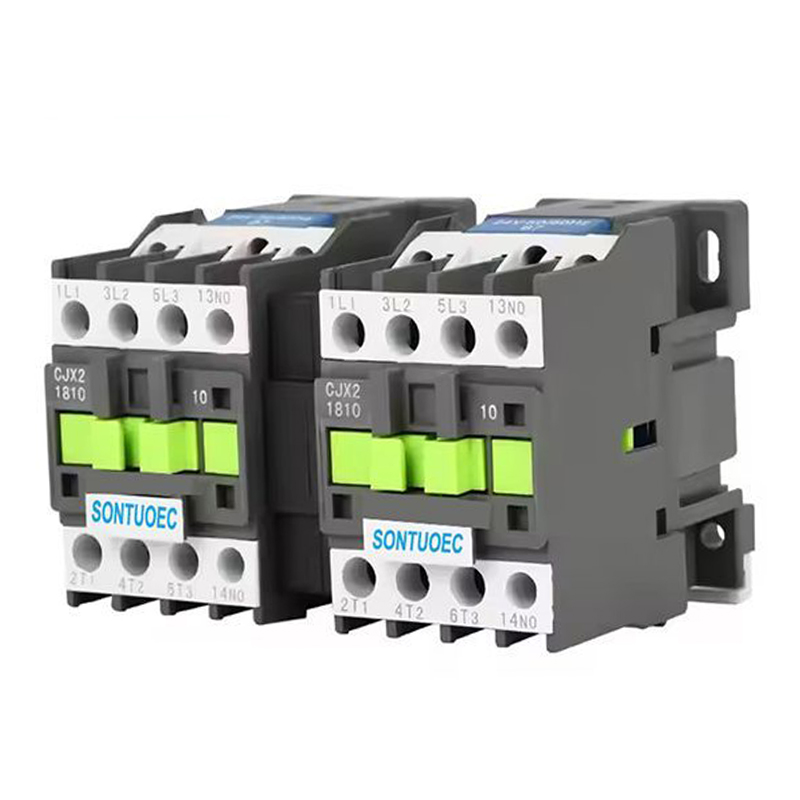

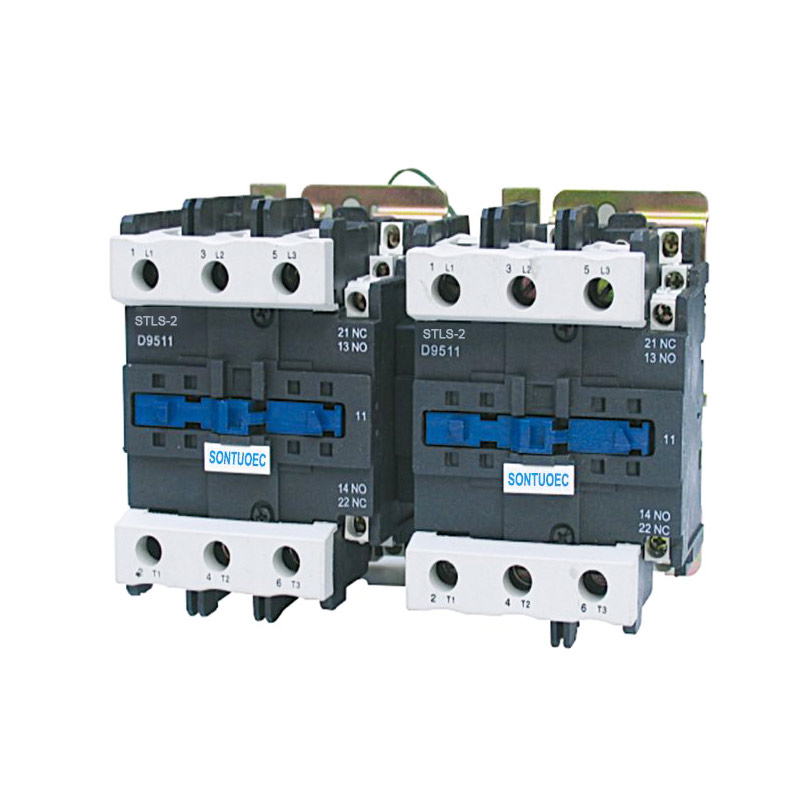

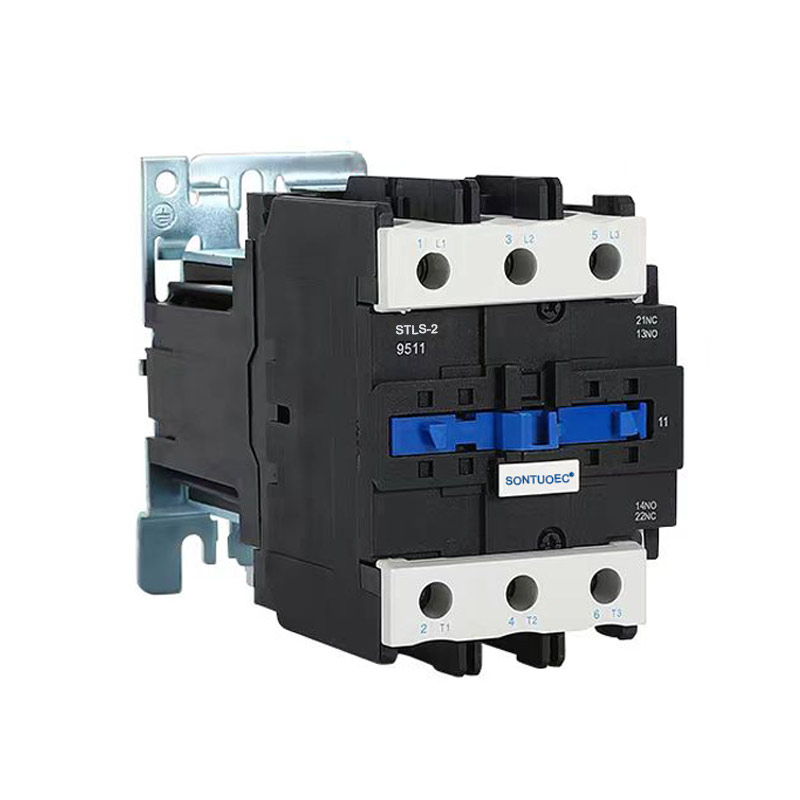

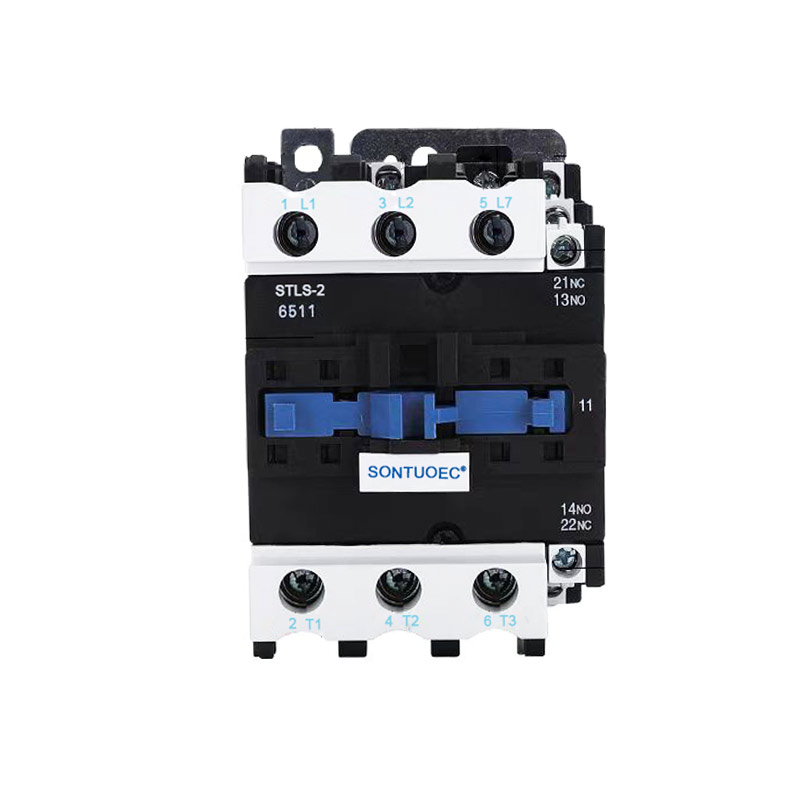

Механичен блокиращ контактор от серия Stls-2(Cjx2).

Механичният блокиращ контактор от серия Stls-2(Cjx2) е подходящ за използване във вериги до номинално напрежение 660V AC 50Hz, ток 620A, за конвертируемо управление на двигателя. Това механично блокиращо устройство осигурява смяна на контактите на двата конвертируеми контактора. Съответства на стандартите IEC60947-4-1.

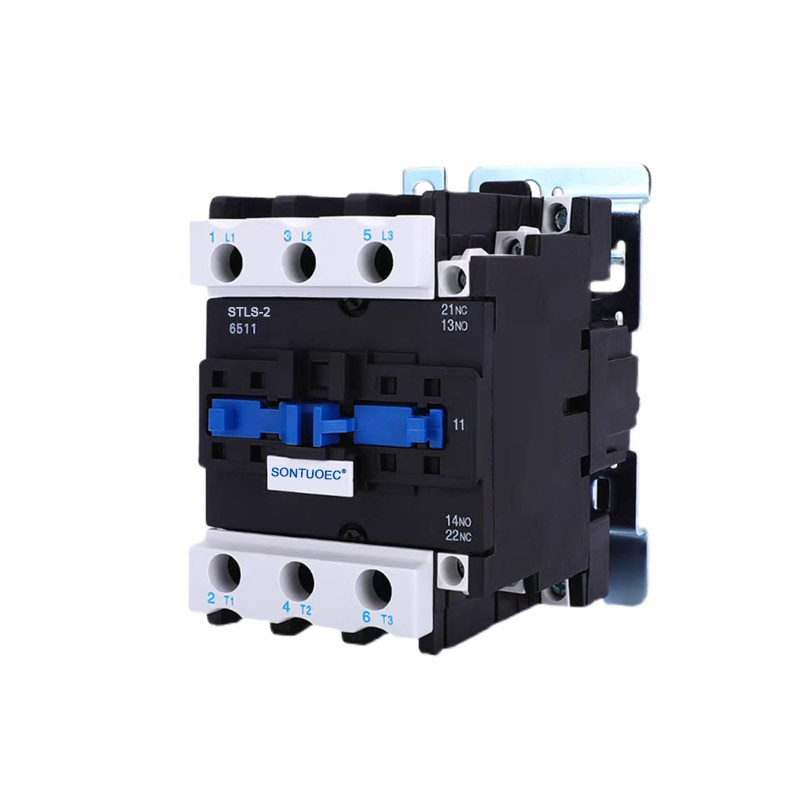

Модел:STLS-2(CJX2)

Изпратете запитване

Описание на продукта

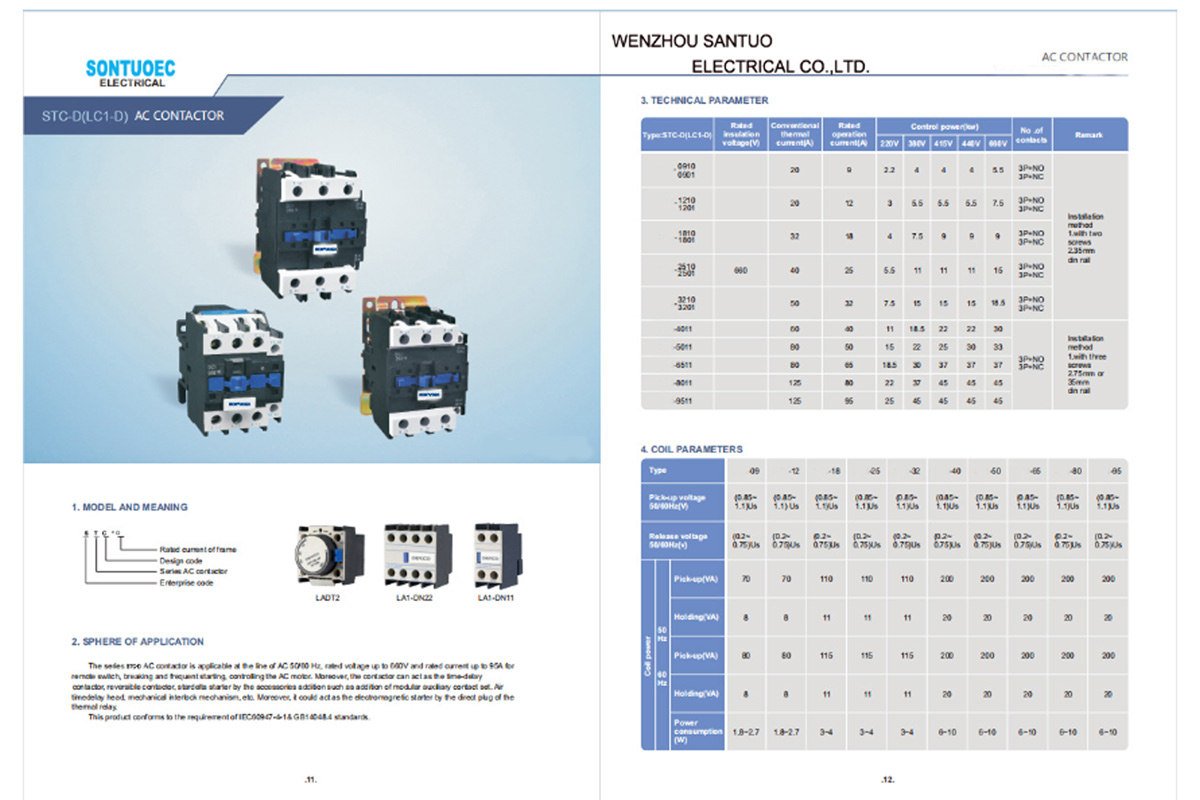

Тип		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Номинално изолационно напрежение		660	660	660	660	660	660	660	660	660	660
конвенционална термична		20	24	32	40	50	60	75	80	110	125
ток		20	24	32	40	50	60	75	80	110	125
Оценени за работа		9	12	16	25	32	40	50	63	80	95
ток		9	12	16	25	32	40	50	63	80	95
контролирани	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
мощност (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Забележка		Инсталирането на					Инсталирането на
		релетата могат да използват два винта					релета може три
		и също използвайте 35 мм					винтове и също използвайте
		монтажна шина					75мм или 35мм монтаж
							релса

Структура и характеристики

Структура:

3P AC контакторът обикновено се състои от електромагнитна система (включително намотка, сърцевина и т.н.), контактна система (включително главен контакт и спомагателен контакт), устройство за гасене на дъга и корпус и други части. Сред тях главният контакт се използва за пренасяне на голям ток, а спомагателният контакт се използва за осъществяване на предаване и обратна връзка на управляващи сигнали.

Характеристики:

С три независими контакта може да управлява трифазно захранване и една нулева линия едновременно.

Контактната система е изработена от висококачествени материали с добра проводимост и устойчивост на износване.

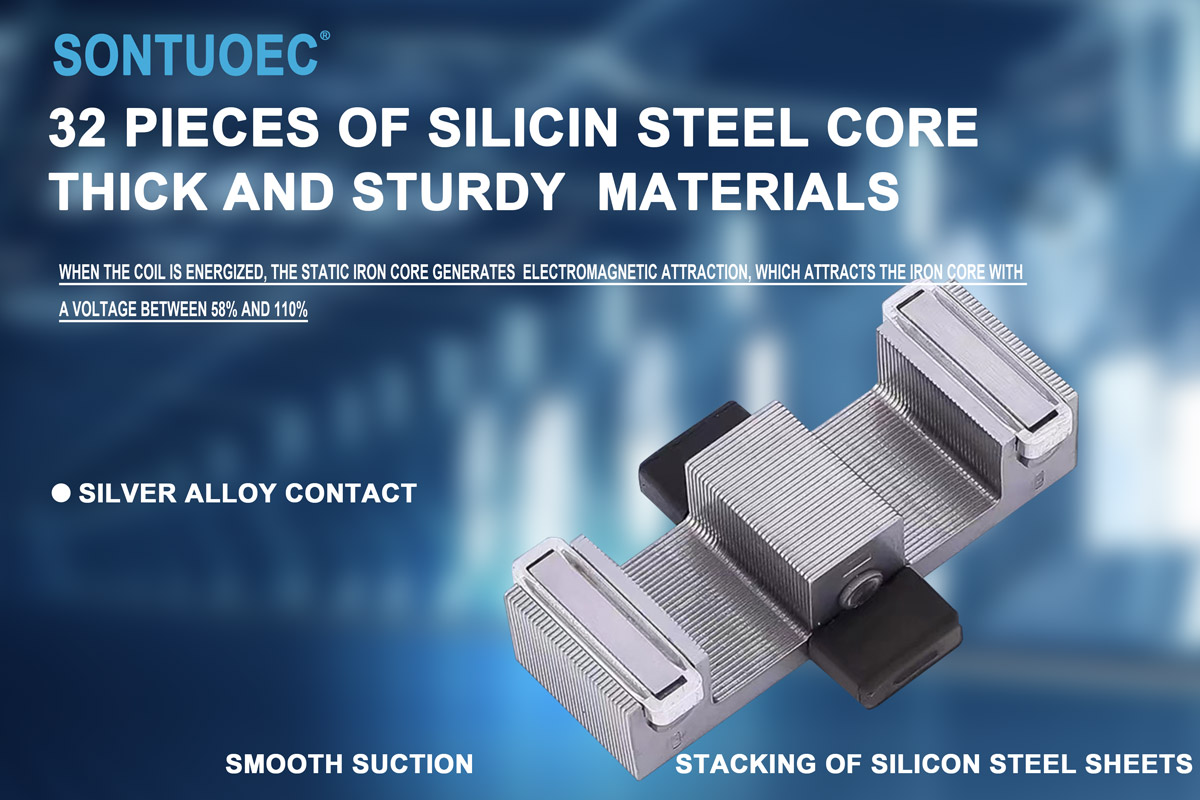

Електромагнитната система има достатъчна сила на засмукване за надеждно захващане и освобождаване на контактите.

Устройството за гасене на дъга може ефективно да изгаси дъгата, генерирана, когато контактите са изключени, предпазвайки контактите от повреда.

Механичният блокиращ контактор от серия Stls-2(Cjx2) е подходящ за използване във вериги с номинално напрежение до 660V AC 50Hz или 60Hz, номинален ток до 95A, за включване и прекъсване, често стартиране и управление на AC мотора. Комбиниран със спомагателния контактен блок, забавяне на таймера и устройство за блокиране на машината и т.н., той се превръща в контактор със закъснение, механичен блокиращ контактор, стартер звезда-триъгълник. С термичното реле се комбинира в електромагнитен стартер. Контакторът е произведен съгласно IEC 60947-1.

Принцип на действие

Когато намотката на 3P променливотоковия контактор е захранена, желязното ядро генерира магнетизъм и привлича контактната система да се затвори, като по този начин свързва трифазното захранване и нулевия проводник. Когато бобината е изключена, сърцевината губи своя магнетизъм и контактната система се отделя под действието на пружина, като по този начин се изключва трифазното захранване от нулевата линия. По този начин 3P AC контакторът може да реализира дистанционно управление на електрически товари.

Сценарии за приложение

3P AC контактор се използва широко в различни енергийни системи, които трябва да контролират трифазно захранване и една нулева линия едновременно, като например:

Поле за индустриална автоматизация: използва се за управление на операциите за стартиране, спиране и заден ход на двигателя.

Енергийна система: използва се за осъществяване на дистанционно управление и защита на енергийната система.

Сградна автоматизация: използва се за управление на пускането и спирането на осветление, климатизация и друго оборудване.
