AC магнитен контактор

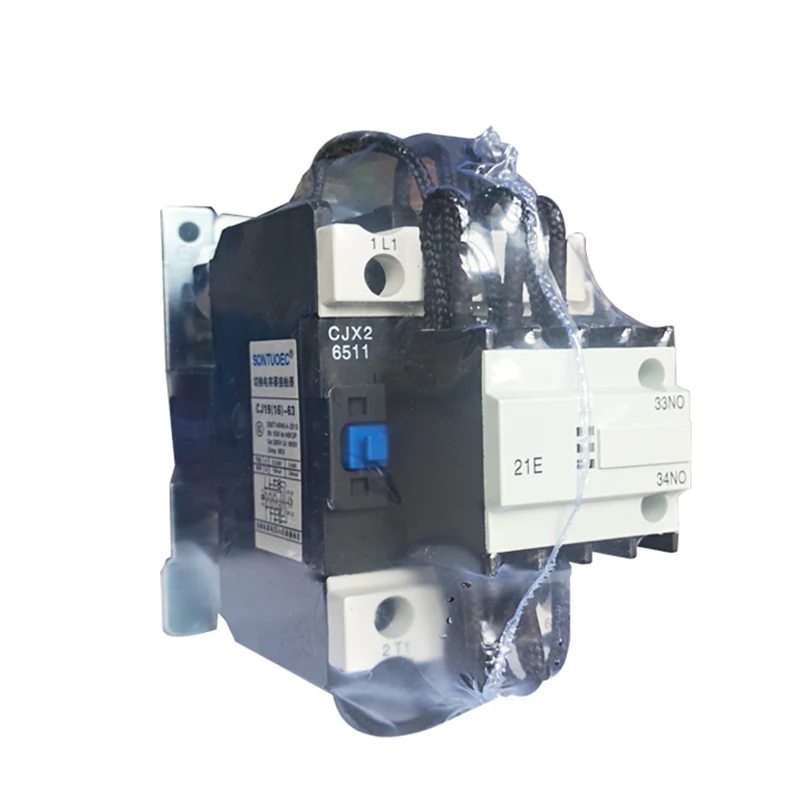

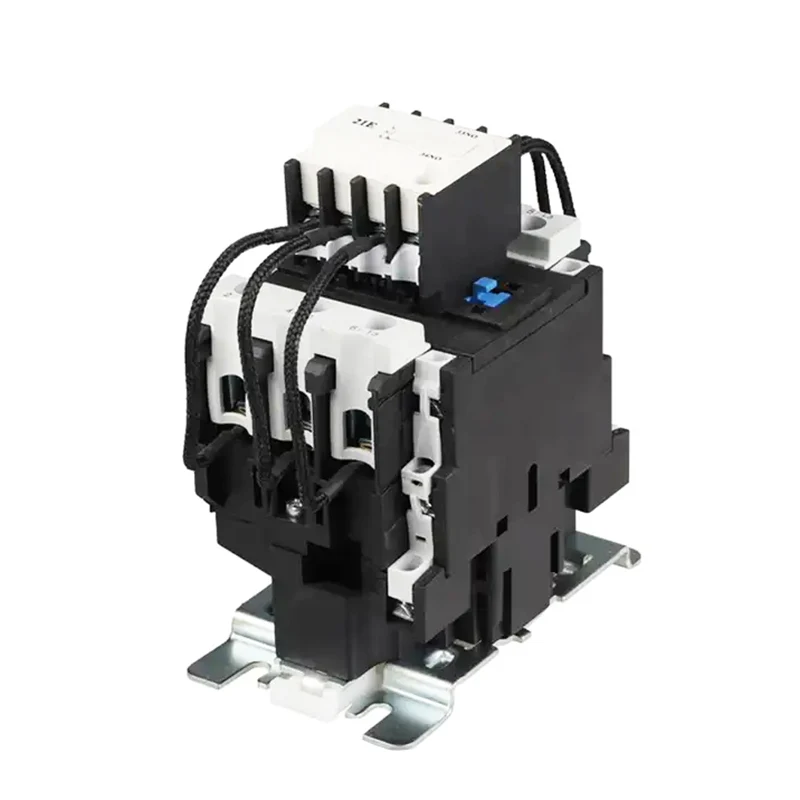

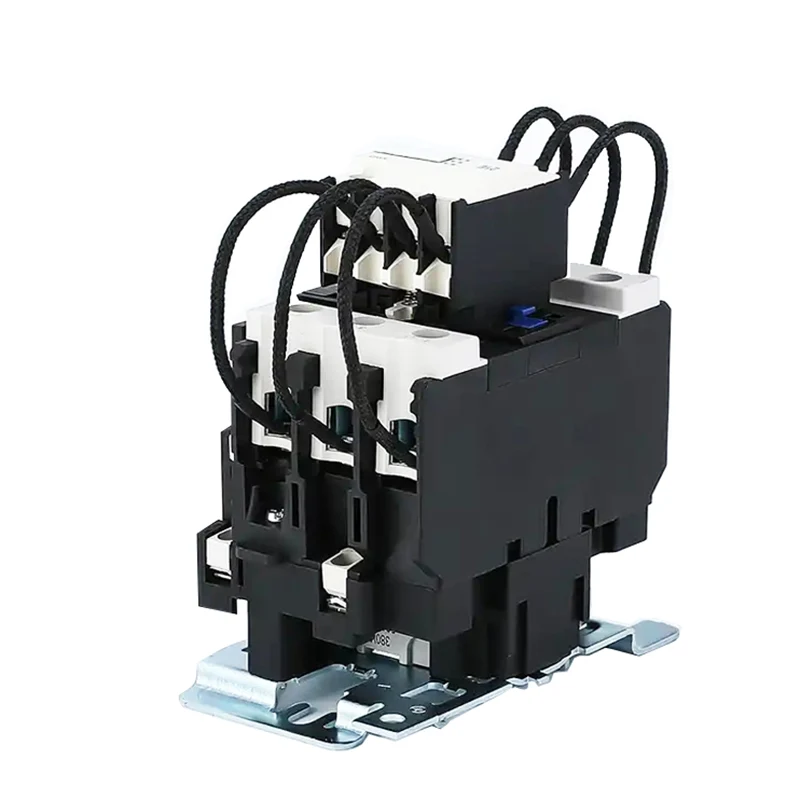

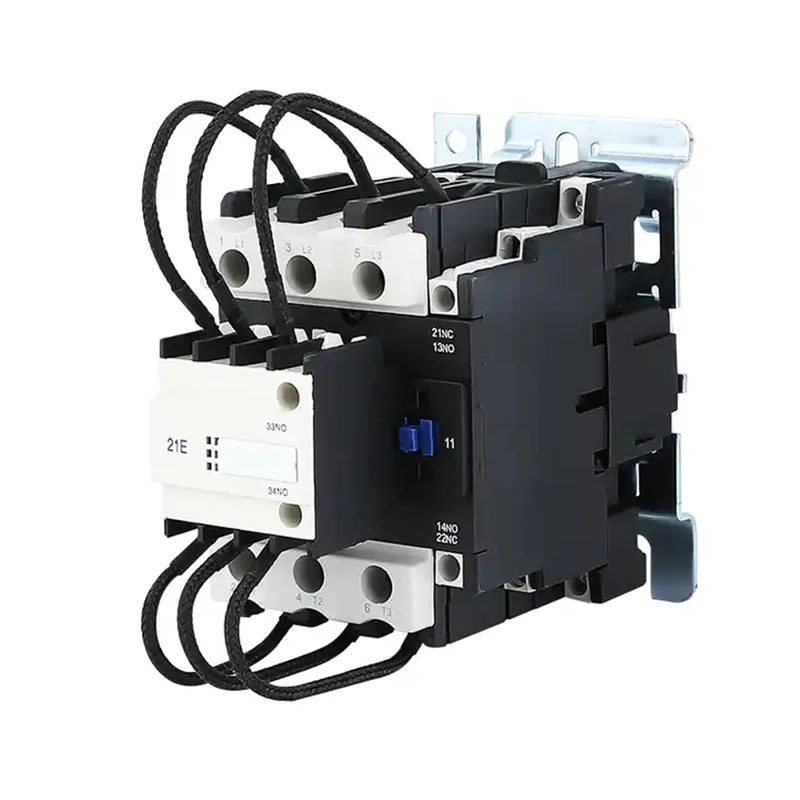

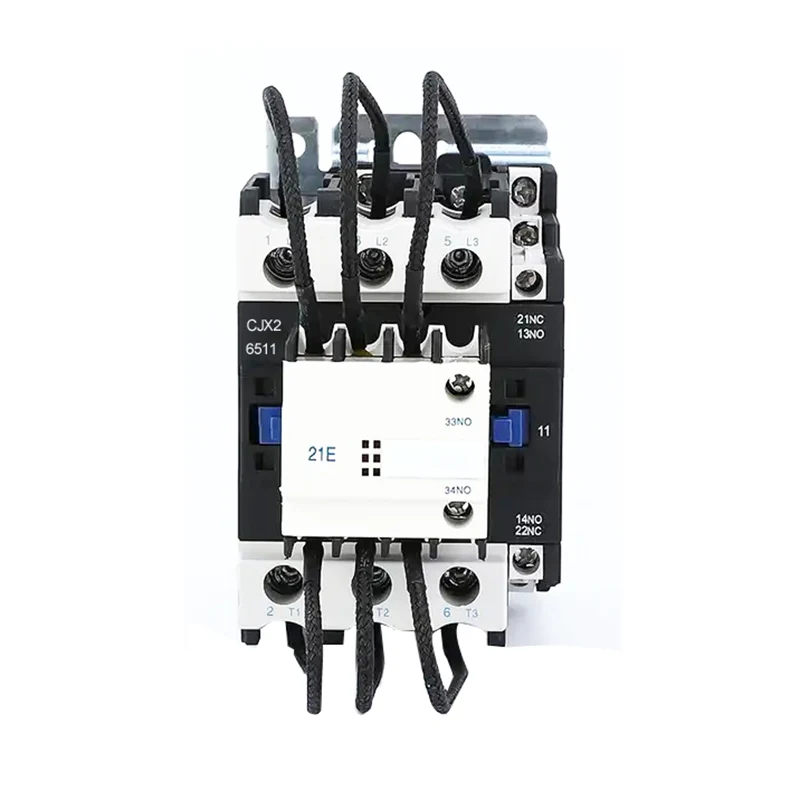

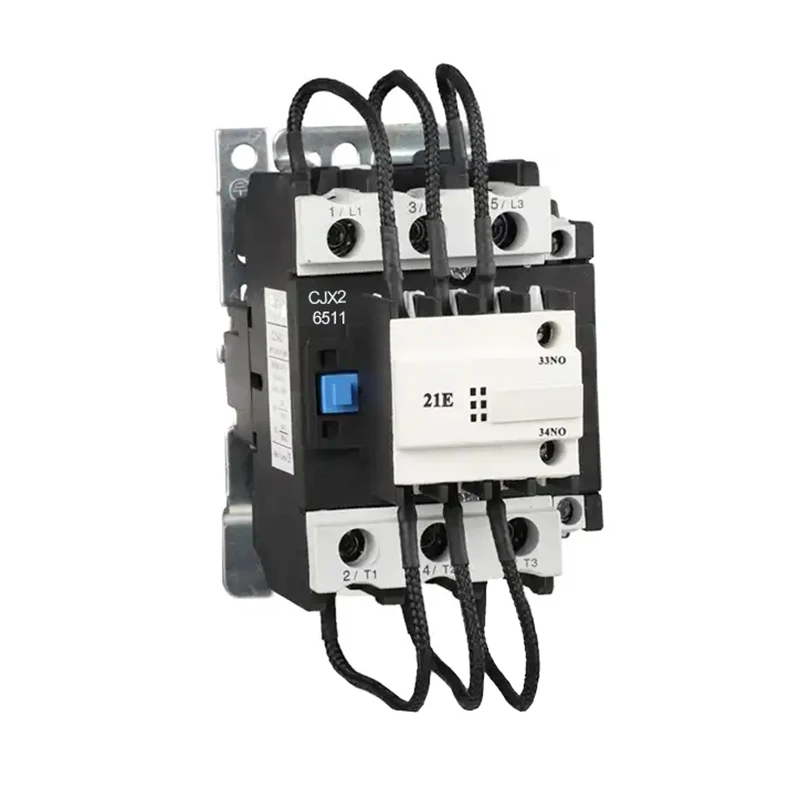

SCJ19 Контактор за превключване на кондензатора се използва в захранваща мрежа на AC 50Hz или 60Hz, до 380V, за работно или превключване на устройството за управление на кондензатора на LV в LV реактивна мощност. С антисурговото устройство това може да намали въздействието на затварящия скок и да предотврати претоварването като счупване.

Принцип на експлоатация

Принципът на експлоатация на магнитния контактор на променлив ток се основава на електромагнитна индукция и магнитна сила. Когато намотката се захранва, генерираното магнитно поле привлича желязната сърцевина и затваря контактите, като по този начин отваря веригата. Когато намотката се дезактивира, магнитното поле изчезва, желязното ядро ​​се нулира под действието на пружината, контактът се счупва и веригата се изключва. По този начин магнитният контактор на променлив ток осъзнава управлението на променливотоковата верига.

Структура и състав

AC магнитният контактор се състои главно от следните части:

Електромагнитна система: Включва компоненти като намотка, ядро ​​и арматура, които са ключовите части за генериране на магнитно поле и магнитно действие.

Система за контакт: Включва основния контакт и спомагателен контакт, които се използват за включване и изключване на веригата. Основните контакти обикновено се използват за пренасяне на по -големи токове, докато спомагателните контакти се използват за реализиране на различни контролни функции.

Устройство за гасене на дъга: Използва се за гасене на дъгата, когато контактът е изключен, като предотвратяват повреди на дъгата.

Други компоненти: като пружини, скоби, корпуси и т.н., се използват за фиксиране и поддържане на компонентите, за да се гарантира нормалната работа на контактора.

Структурни характеристики

1. Контакторът, сглобен с текущо ограничено съпротивление, способен да ограничи скока на превключване в рамките на допустимата стойност.

2. Контакторът е директно действащ с двойно разбиване, механизмът на действие е пъргав, лесен за проверка на ръка, компактна структура, за да се заменят контактите.

3. Намаляване на терминалния блок, защитен от капак, безопасен и надежден.

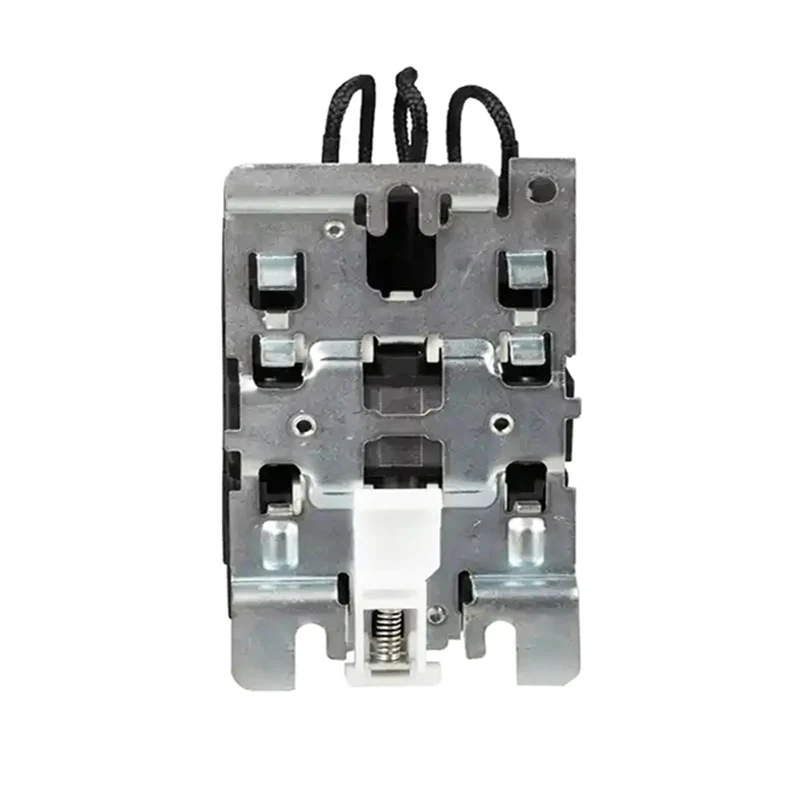

4. Той може да бъде монтиран от винтове или на стандартна релса 35/75 мм.

Условия за работа и инсталиране

(1) Температура на околната среда: -5 ℃- +40 ℃, средната температура не трябва да бъде над +35 ℃ за 24 часа.

(2) Атмосферни условия: Атмосфера на околната влажност под 50%, когато +40 ℃. Влажността на околната среда може да бъде по -висока при по -ниска температура. В най -влажния месец средната най -ниска температура + 25 ℃ за средно с максималната относителна влажност е 90%и като се има предвид промяната на температурата и се случва, защото продуктът на повърхността на гела.

(3) височина не по -висока от 2000 м при инсталиране.

(4) Клас на замърсяване: 3 клас

(5) Инсталационен клас: iii

(6) Условие за инсталиране: Монтажната повърхност и наклонът на вертикалната равнина не са повече от ± 5 ° и няма значително въздействие и вибрации, разклащайки мястото.

Основни характеристики

Надеждна работа: Магнитният контактор на променлив ток е изработен от висококачествени материали и модерен производствен процес, който има висока надеждност и стабилност.

Дълъг експлоатационен живот: Системата за контакт е направена от устойчиви на износване материали, които могат да издържат на голям ток и шокове на напрежението, удължаване на живота на експлоатацията.

Лесна за поддържане: Структурата е разумно проектирана, лесна за разглобяване и ремонт, намалявайки разходите за поддръжка.

Различни спецификации: За да отговори на нуждите на различните потребители, магнитният контактор на AC има различни спецификации и модели, от които да избирате, включително различни нива на ток, нива на напрежение и спомагателни контактни конфигурации.
