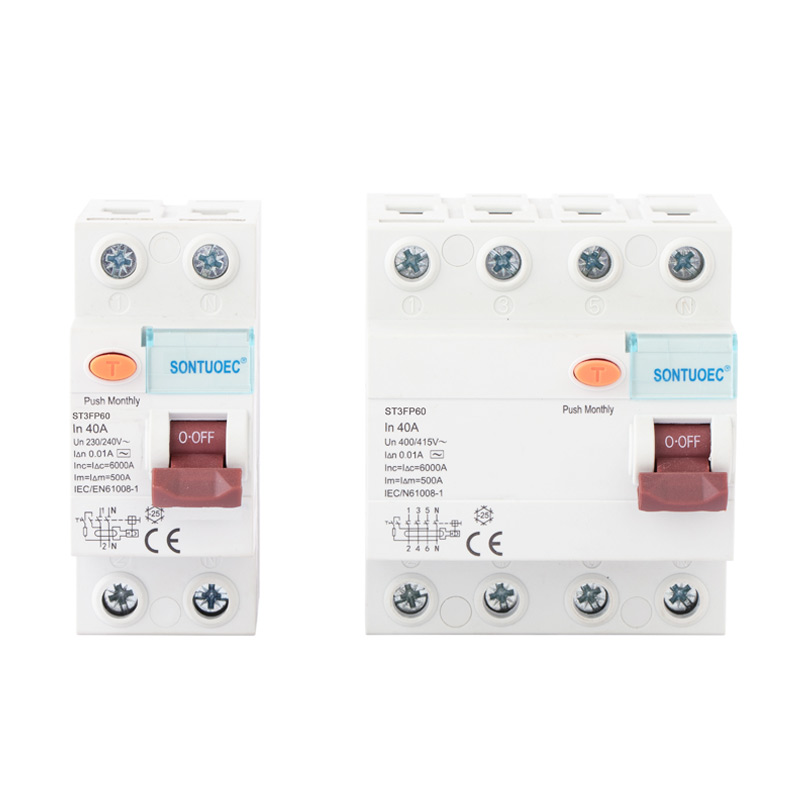

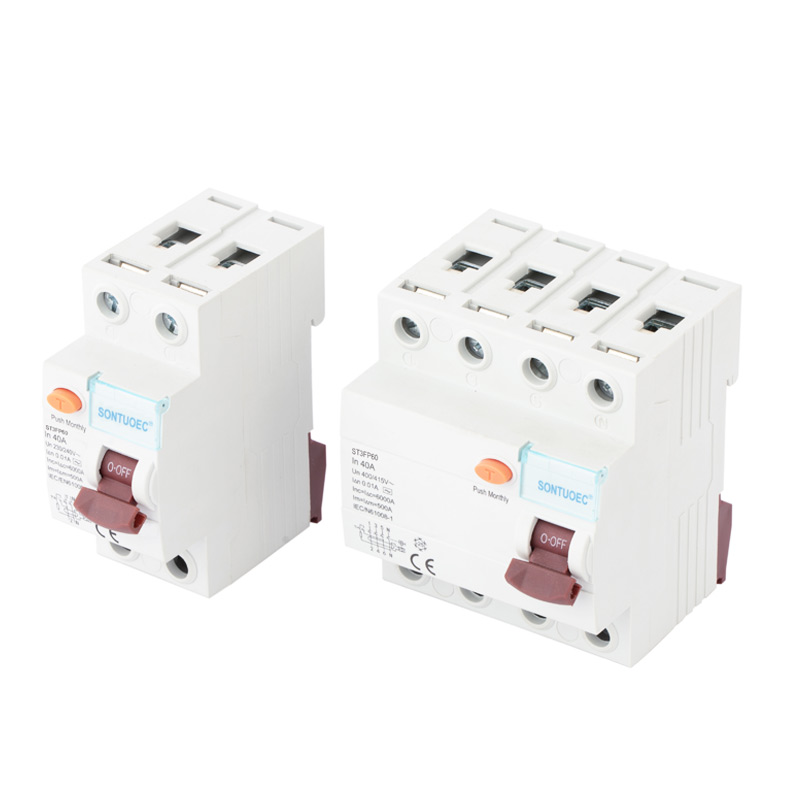

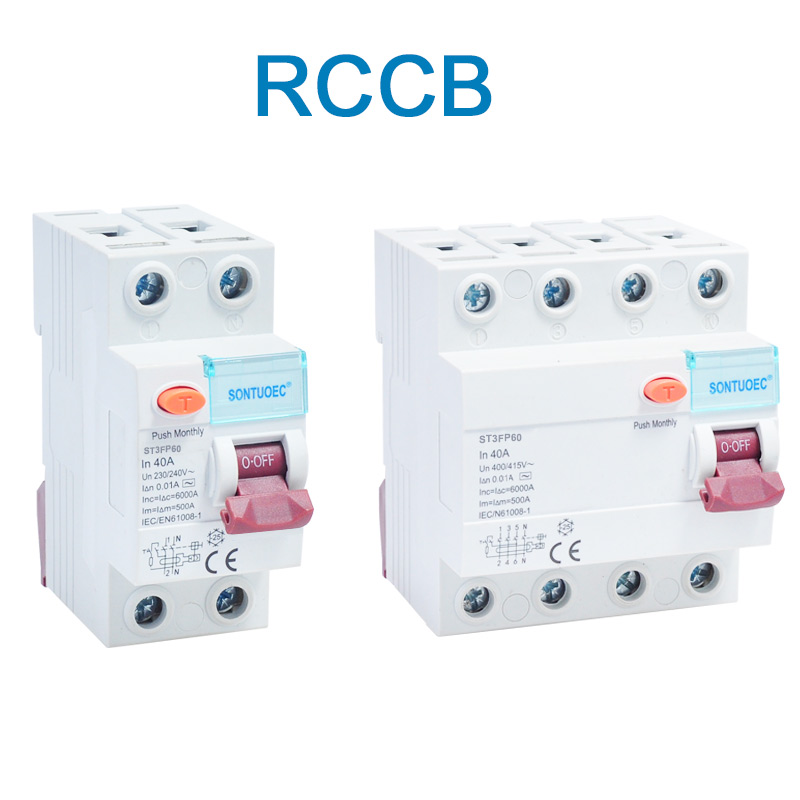

4p 40a/10ma остатъчен прекъсвач на веригата

4p 40A/10MA остатъчен прекъсвач на веригата е прекъсвач на остатъчния ток с 4 полюса (т.е. 3-фазен пожар и нулеви проводници), който е оценен на 40 ампера и е в състояние автоматично да отреже веригата, когато остатъчният ток във веригата е открит да бъде при или над 10 милиампа. Устройството се използва главно за предотвратяване на електрически пожари и инциденти с електрокация и за защита на безопасността и безопасността на оборудването.

Модел:ST3FP60

Изпратете запитване

Описание на продукта

Модел:	ST3FP60
Стандарт	IEC61008-1
Остатъчни токови характеристики:	И, и
Полюс №:	2p, 4p
Оценен ток:	16a, 25a, 32a, 40a, 63a;
Номинално напрежение:	230/400V AC
Номинална честота:	50/60Hz
Оценен остатъчен работен ток IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Номинален остатъчен неопериращ ток I ΔNo:	≤0.5iΔn
Оценен условен ток на късо съединение Inc:	6000a
Оценен условен остатъчен късо съединение Текущ IΔC:	6000a
Продължителност на задействане:	Мигновено задействанението≤0.1Sec
Остатъчен обхват на текущия ток:	0.5iΔn ~ iΔn
Електромеханична издръжливост:	4000 цикъла
Закрепващ въртящ момент:	2.0nm

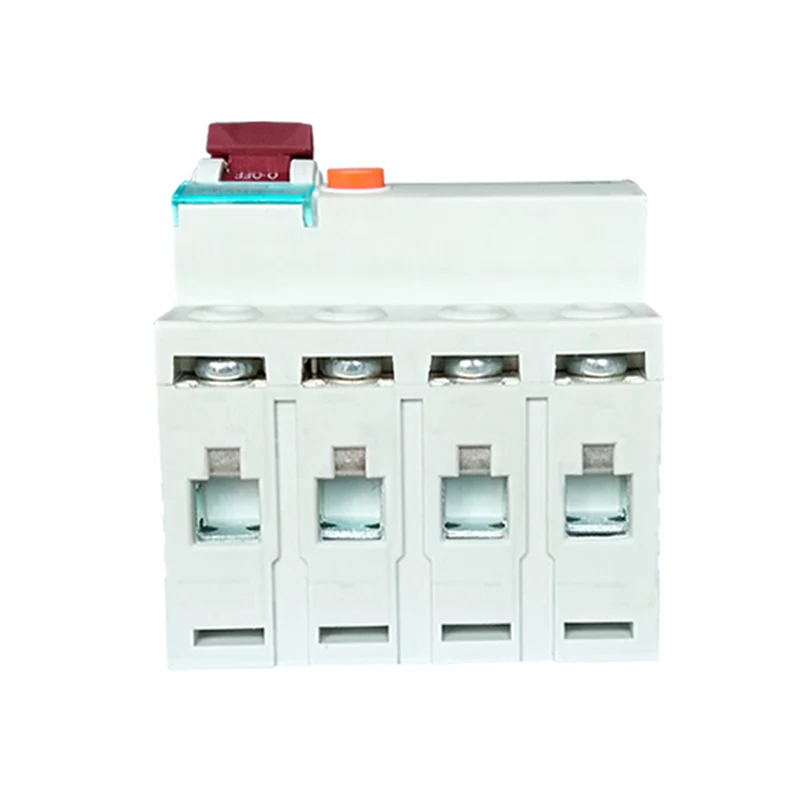

Терминал за връзка:	Клемарният клемен на винтовия терминал със скоба
Инсталация:	35 мм монтаж на релса DIN

Принцип на експлоатация

Принципът на експлоатация на този прекъсвач се основава на текущия принцип на баланс. При нормални условия токовете, влизащи и напускащи веригата, трябва да бъдат равни в линия, преминаваща през товар. Въпреки това, когато в линията има грешка в изолацията или когато човек влезе в контакт с веригата, това може да доведе до изтичане на ток, което прави токовете във и извън веригата неуравновесени. В този момент токът на трансформатора вътре в прекъсвача ще открие този небалансиран ток и ще го преобразува в електрически сигнал. Електронната верига ще усили, сравнява и обработва този сигнал и когато сигналът достигне предварително зададен праг, т.е. когато остатъчният ток достигне или надвишава 10 милиампа, прекъсвачът бързо ще отреже веригата.

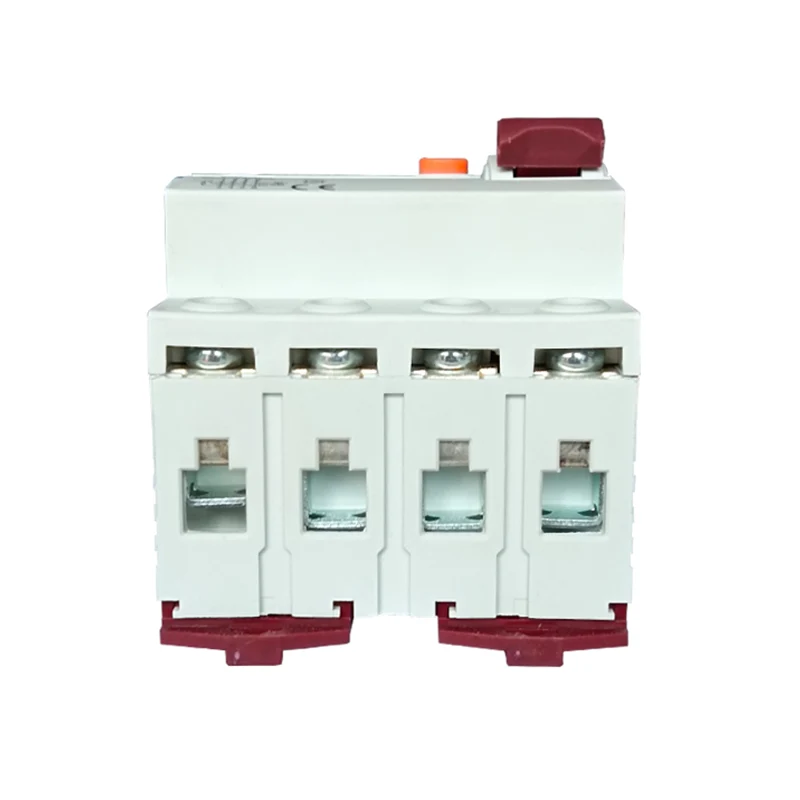

4P 40A/10mA Residual Current Circuit Breaker

Основни характеристики

Висока чувствителност: Способен за откриване на малък ток на изтичане (10 mA) и отрязване на веригата навреме, за да се предотвратят електрически пожари и инциденти с токов удар.

Бърза реакция: След като бъде открит токът на изтичане, прекъсвачът на веригата ще отреже веригата за много кратко време (обикновено в десетки милисекунди).

Универсалност: В допълнение към основната функция за защита на течовете, прекъсвачът може също да има функции за защита от претоварване и късо съединение.

Лесен за инсталиране и поддръжка: Обикновено приема модулизиран дизайн, който е лесен за инсталиране и демонтиране. Междувременно простата вътрешна структура улеснява поддържането и основния ремонт.
