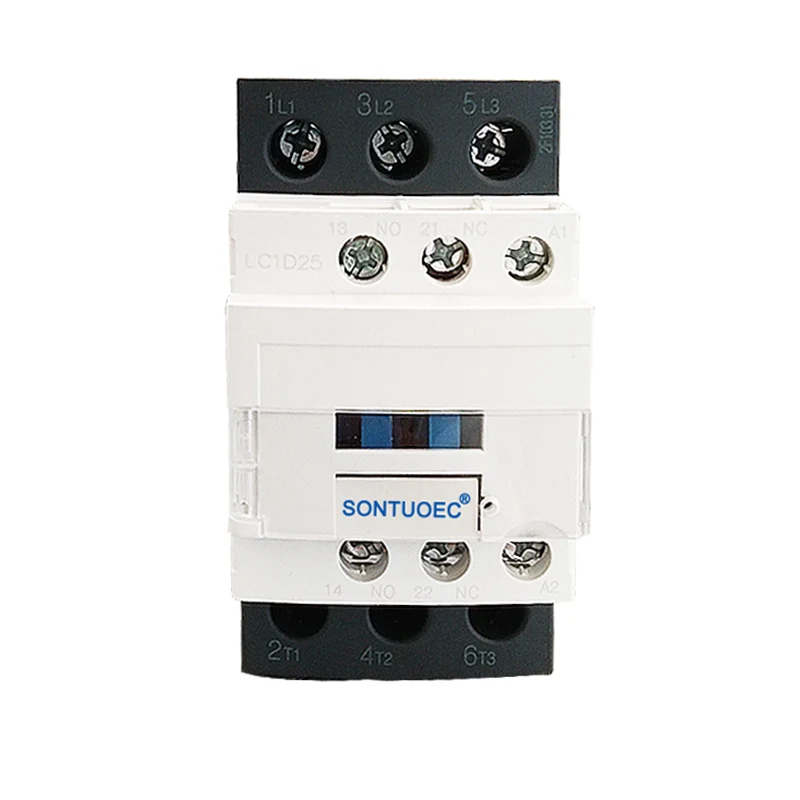

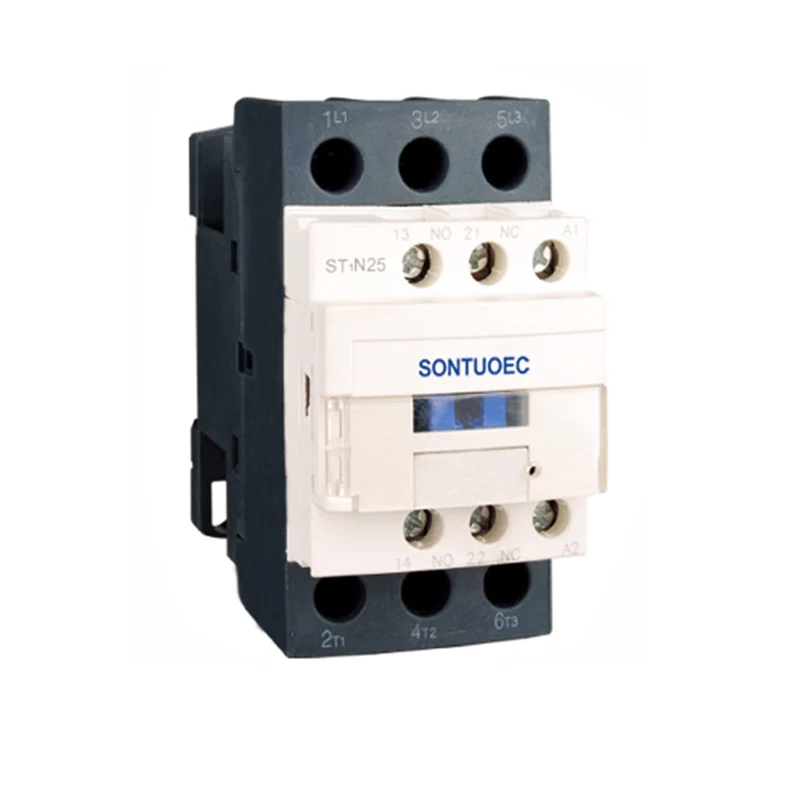

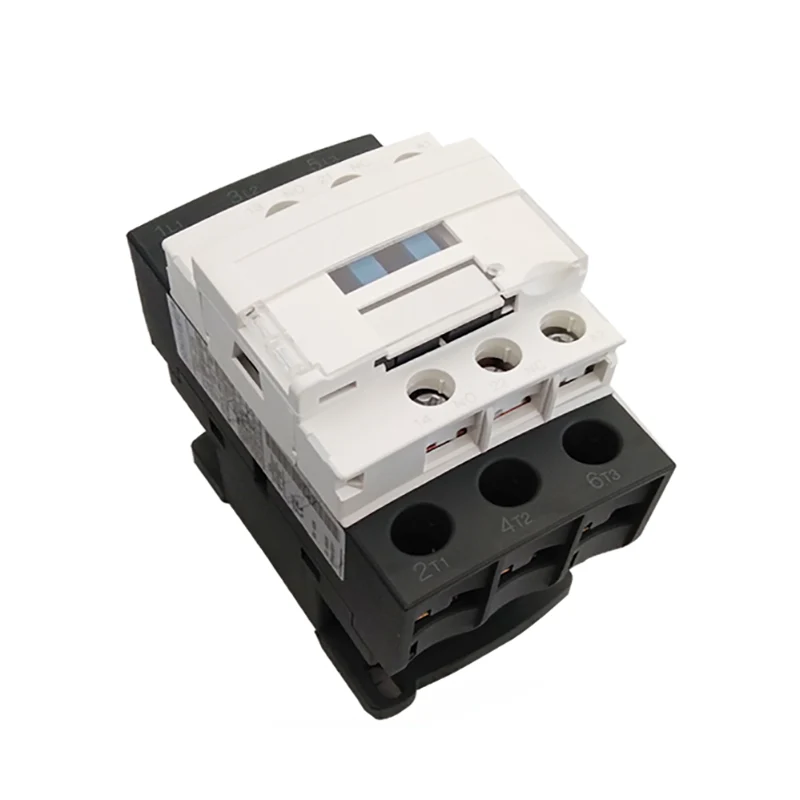

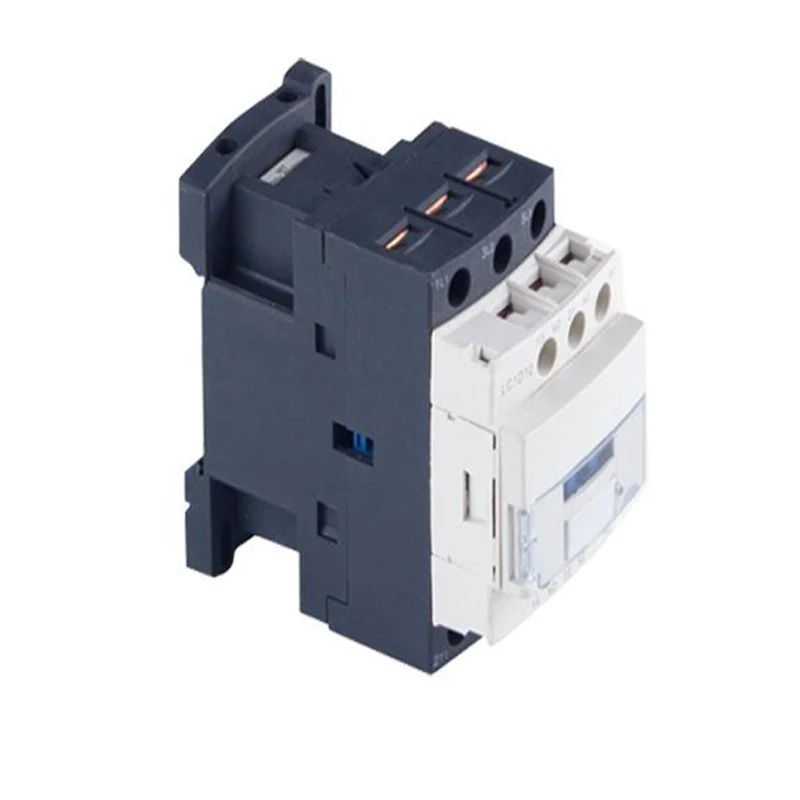

CJX2 3P 25A AC контактор

CJX2 3P 25A AC контактор е подходящ за свързване и счупване на вериги на дълги разстояния, както и за често стартиране и контрол на променливи двигатели. В допълнение, той може да се използва с подходящи термични релета за образуване на електромагнитни начинаещи за защита на вериги, където могат да се появят оперативни претоварвания.

Модел:ST1N

Изпратете запитване

Описание на продукта

Тип		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Оценен работен ток (A)	AC3	9	12	18	25	32	40	50	65	80	95
Оценен работен ток (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартни рейтинги на 3-фаза Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Номинален топлинен ток (A)		20	20	32	40	50	60	80	80	125	125
Електрически живот	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електрически живот	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механичен живот (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Брой на контактите	3p+no					3p+nc+не
Брой на контактите	3P+NC					3p+nc+не

Структурни характеристики

Защитен дизайн: CJX2 3P 25A AC контактор приема защитна структура, която се характеризира с малък обем, леко тегло, ниска консумация на мощност и дълъг живот.

Структура на действията с директно действие: Неговата структура на действие е с директно действие, а контактите са двойна точка, която подобрява надеждността и безопасността на контакта.

Блок-тип спомагателна група за контакт: спомагателна група за контакт, глава на закъснение на въздуха, механичен блокиращ механизъм и други компоненти могат да се добавят според нуждите на потребителя да образуват контактор за забавяне на времето, обратим контактор, Star-Delta Starter и други производни серийни продукти.

Технически параметри

Основните технически параметри на серията CJX2 (ST1N) AC контактор включват:

Номинално напрежение: включително 36V, 110V, 127V, 220V, 380V и други нива, за да отговори на нуждите на различни енергийни системи.

Оценен ток: Според различни модели, номиналният ток варира от 9A до 95A.

Напрежението на намотката: напрежението на променливотоковата намотка включва 24V, 36V, 48V, 110V, 220V, 380V и др.

Механичен и електрически живот: Механичният живот може да бъде до милиони пъти, а електрическият живот също е сравнително висок, което гарантира дългосрочната стабилна работа на контактора.

Инсталация и поддръжка

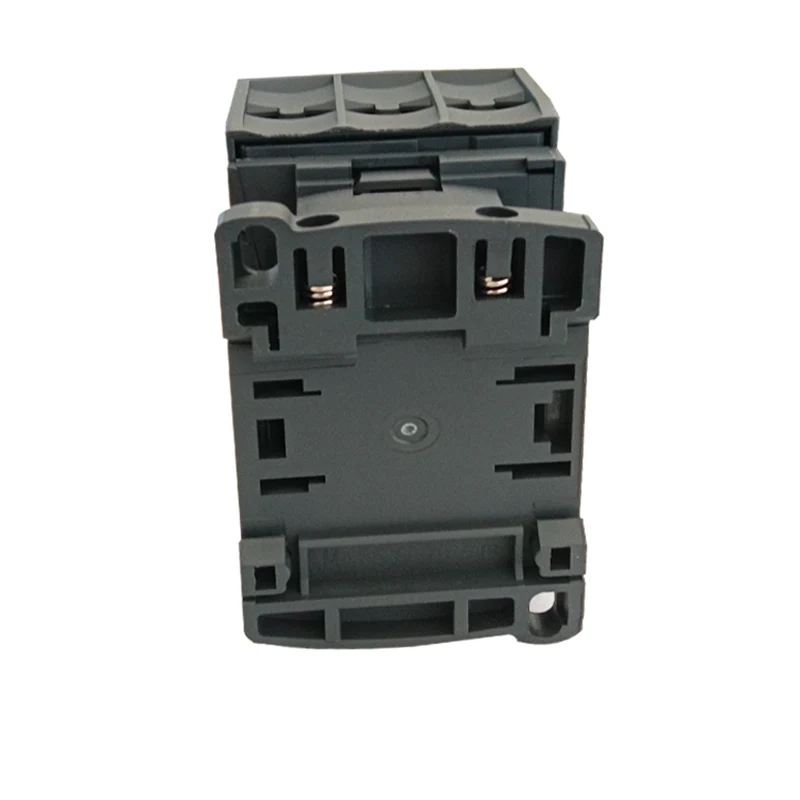

Инсталиране: CJX2 Type AC контактори могат да бъдат монтирани с два винта или 35 мм (или 75 мм) водеща релса, която е удобна и бърза. Съответните технически данни трябва да бъдат проверени преди инсталирането, за да се гарантира спазването на условията на инсталиране.

Поддръжка: Всички части на продукта трябва да се проверяват редовно по време на употреба, като изискват подвижните части да не са заседнали и закопчалки не са разхлабени. Ако има някакви щети, той трябва да бъде заменен навреме, за да се гарантира нормалната работа на контактора.

CJX2 3P 25A AC Contactor
