LC1-N тип променлив контактор

AC контакторите от тип LC1-N са подходящи за използване в вериги с AC 50Hz или 60Hz, напрежения до 660V (до 690V за някои модели) и токове до 95A. Използва се за свързване и счупване на вериги на дълги разстояния, както и често стартиране и контролиране на променливи двигатели.

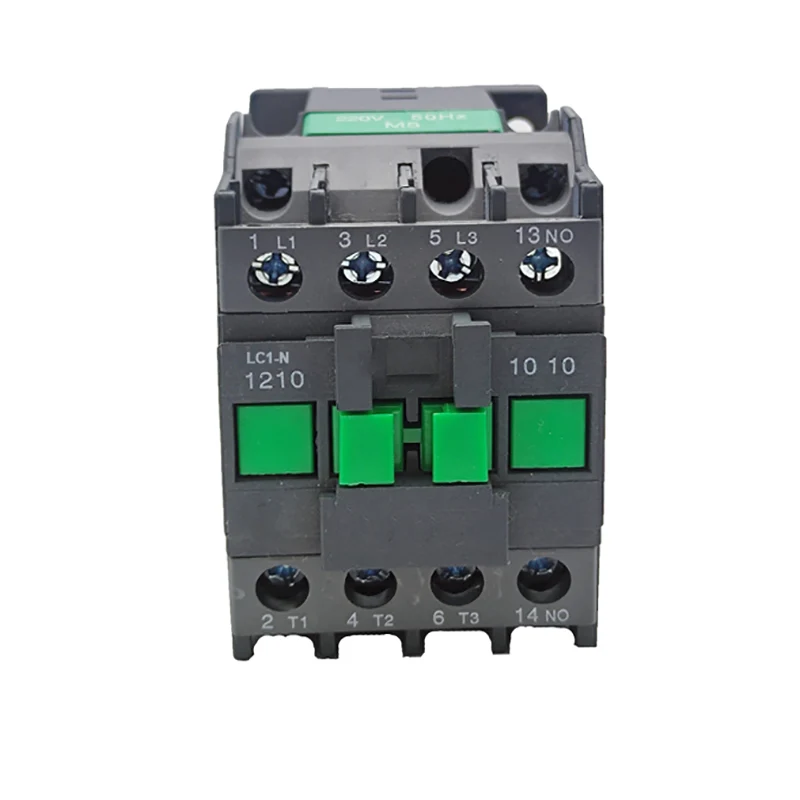

Модел:LC1-N1210

Изпратете запитване

Описание на продукта

Тип		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Оценен работен ток (A)	AC3	9	12	18	25	32	40	50	65	80	95
Оценен работен ток (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартни рейтинги на 3-фаза Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Номинален топлинен ток (A)		20	20	32	40	50	60	80	80	125	125
Електрически живот	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електрически живот	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механичен живот (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Брой на контактите	3p+no					3p+nc+не
Брой на контактите	3P+NC					3p+nc+не

Структурни характеристики

Модулен дизайн: LC1-N Type Contactor приема модулен дизайн с пълна функция комбинация, което е удобно за потребителите да избират и комбинират според техните нужди.

Електромагнитна система: включително електромагнитна намотка и желязо ядро, което е важна част от контактора, разчитайки на нея за задвижване на затварянето и прекъсването на контактите.

Система за контакт: включително основен контакт и спомагателен контакт. Основният контакт се използва за свързване и прекъсване на основната верига и за управление на по -големия ток; Спомагателният контакт е в контролната верига, за да отговори на изискванията на различни методи за управление.

Система за погасяване на дъгата: Снабдявана с устройство за гасене на дъга, обикновено полузатворен надлъжен надлъжен капак на глинената дъга и оборудван със силна магнитна схема за издухване на дъгата, за да се гарантира, че контактите за прекъсване на веригата, генерирана от дъгата, надеждно се засилва, намалява повредата на ARC в контактите.

Принципът на експлоатация

Когато контролната верига се захранва, електромагнитната намотка генерира магнитно поле, което привлича желязната ядро да задвижва контактите да се затвори, като по този начин свързва основната верига на компресора. Когато контролната верига се дезактивира, магнитното поле изчезва, желязната ядро се нулира под действието на пружината, контактът е изключен и основната верига на компресора също е изключена.

Основни технически параметри

Номинално напрежение за захранване за захранване: включително 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V и други опции.

Заспайно напрежение: Обикновено (0,85 ~ 1,1) пъти повече от номиналното контролно захранващо напрежение.

Освобождаване на напрежение: Обикновено (0,2 ~ 0,75) пъти повече от номиналното контролно захранващо напрежение.

Време за засмукване: В зависимост от модела, времето за всмукване варира, обикновено между 12 ~ 35ms.

Време на освобождаване: Отново времето за освобождаване варира в зависимост от модела, обикновено между 4 ~ 20ms.

Електрически живот: В категорията за използване на AC-3 електрическият живот може да бъде стотици хиляди пъти до милиони пъти.

Механичен живот: Механичният живот обикновено е в обхвата на милиони до 10 милиона цикъла.

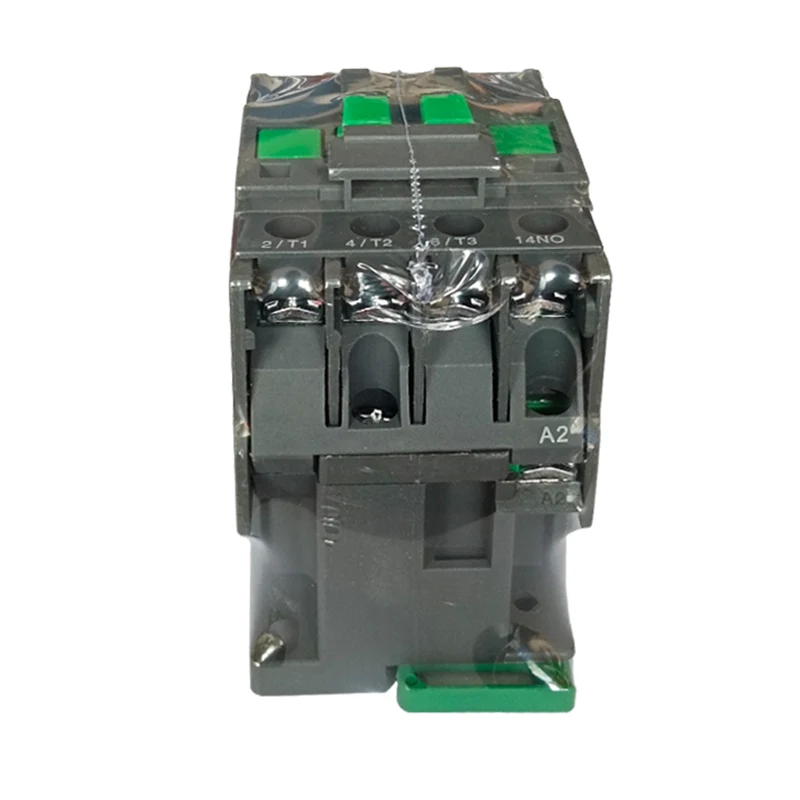

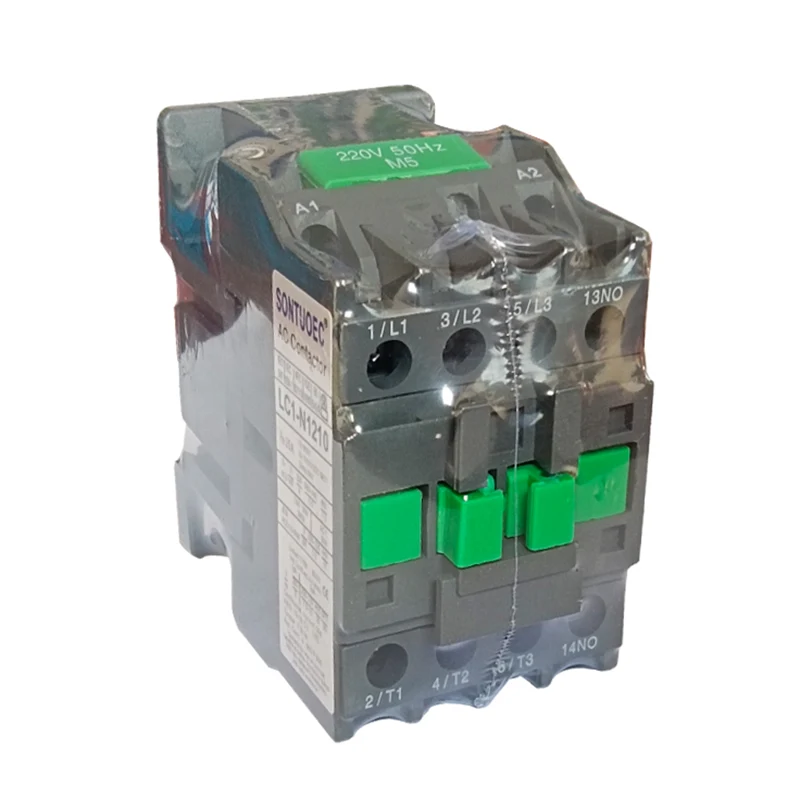

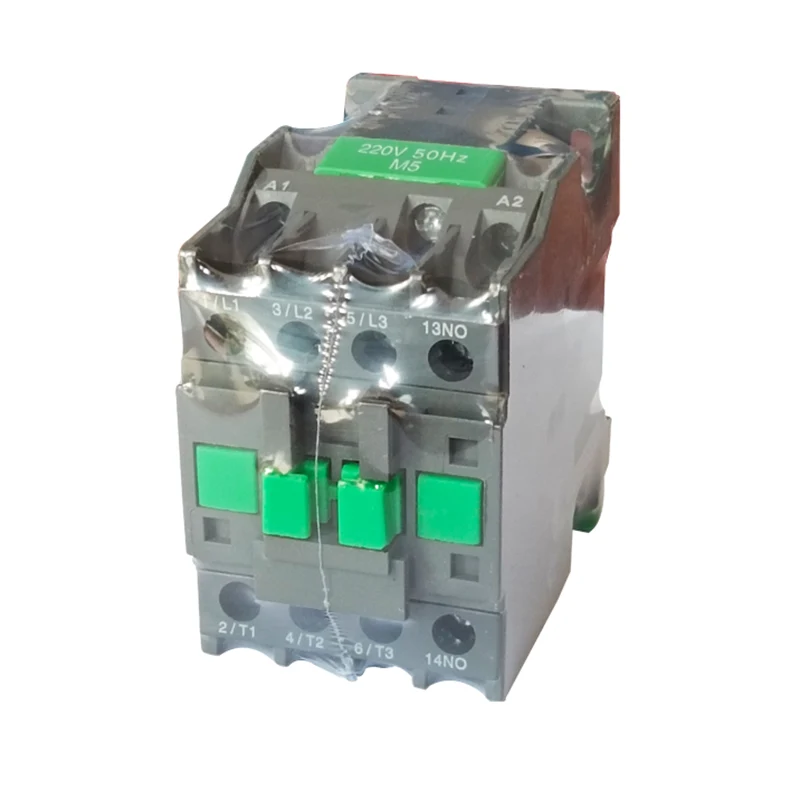

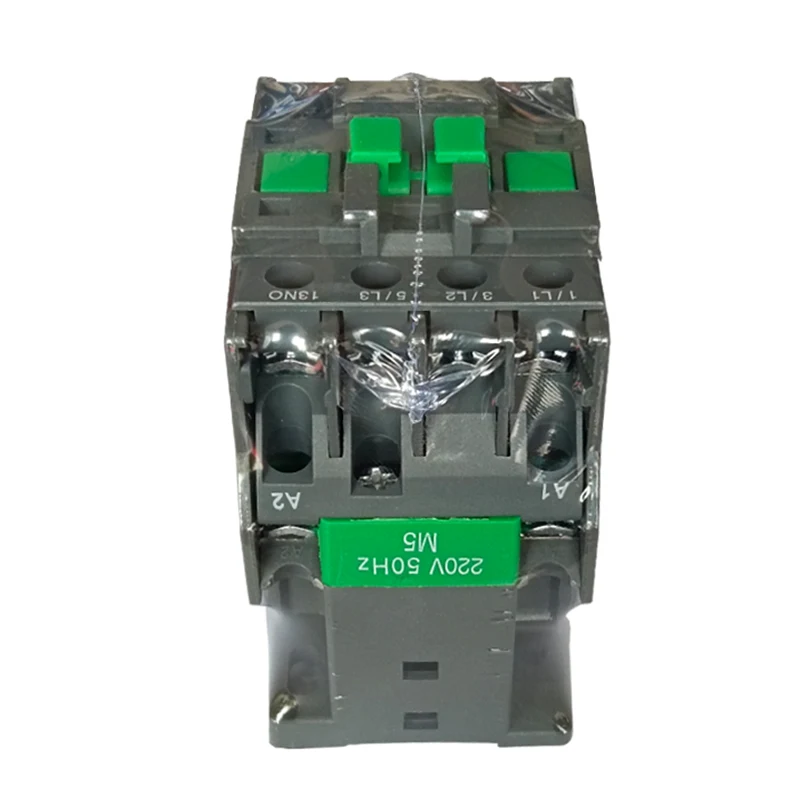

LC1- N Type AC Contactor
