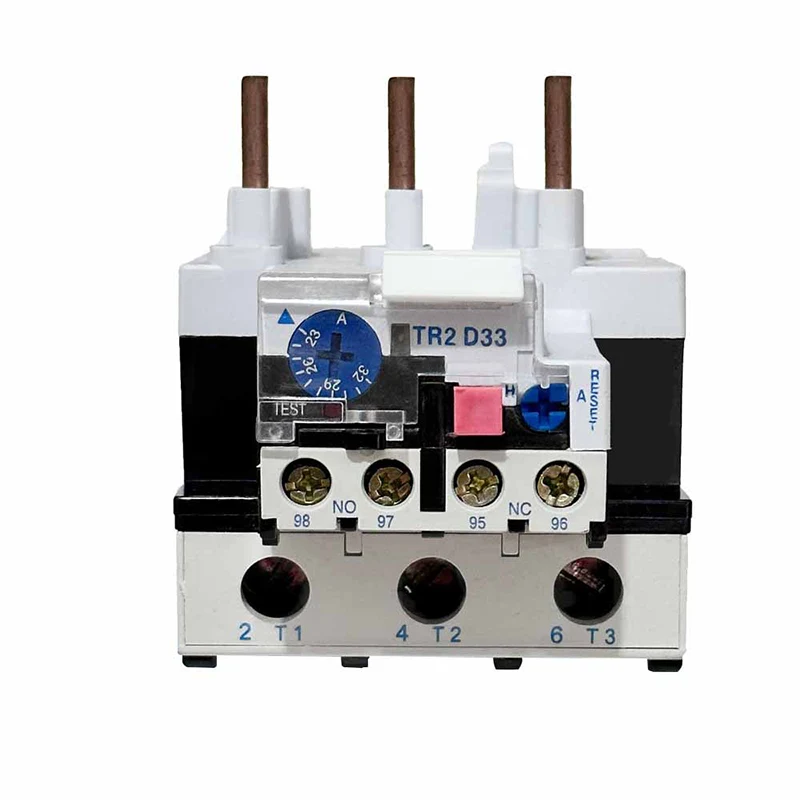

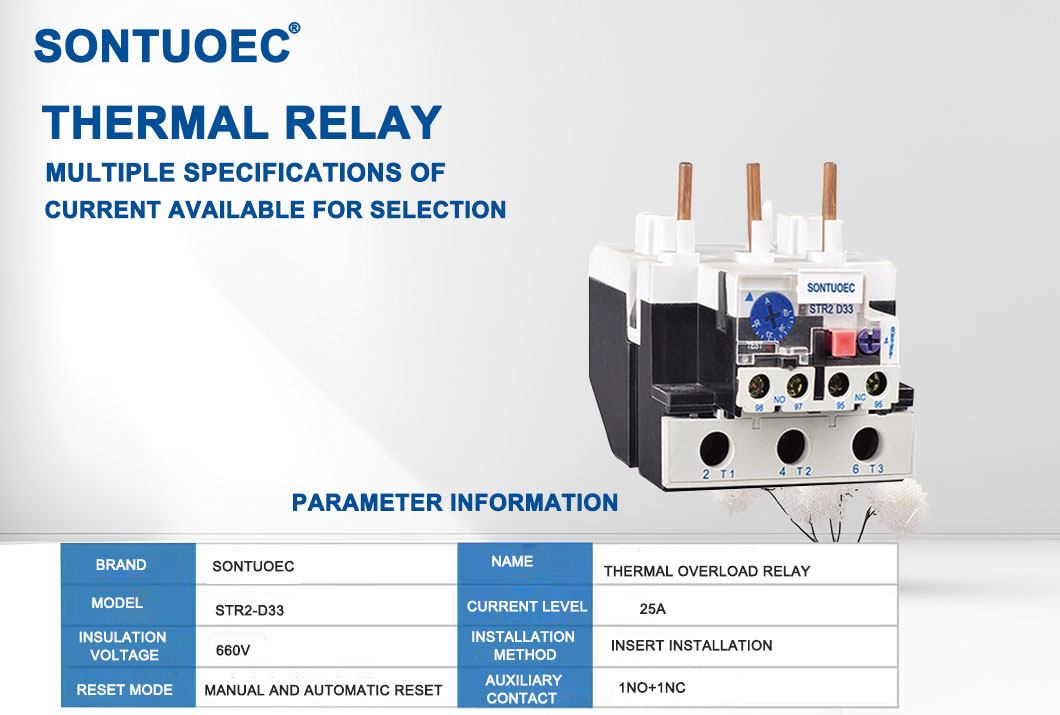

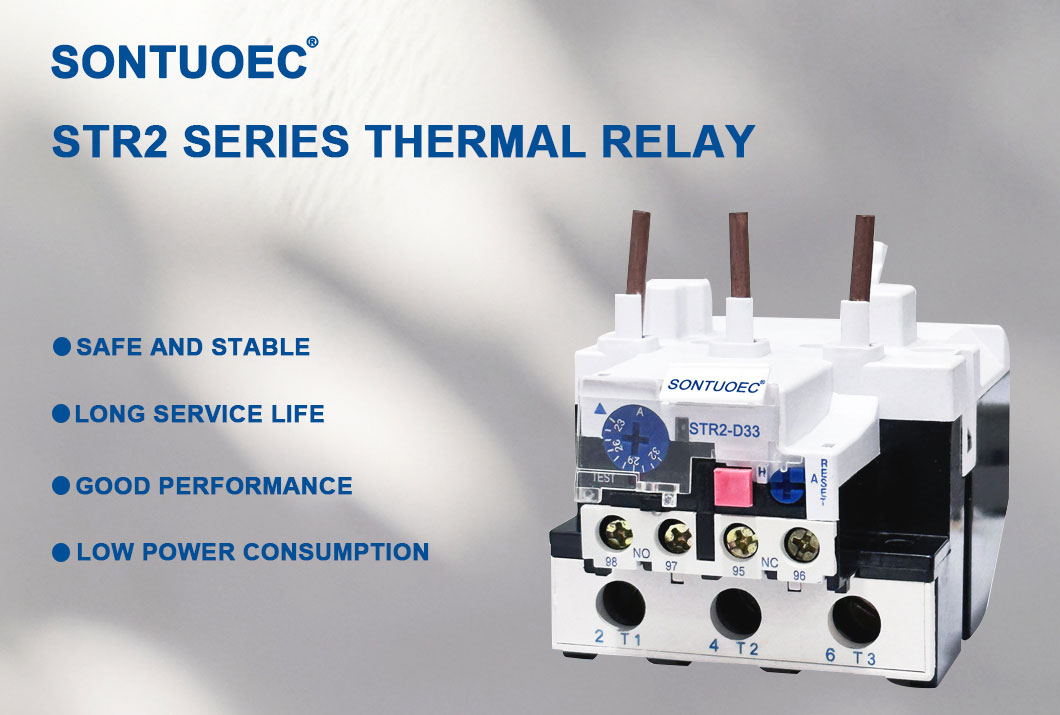

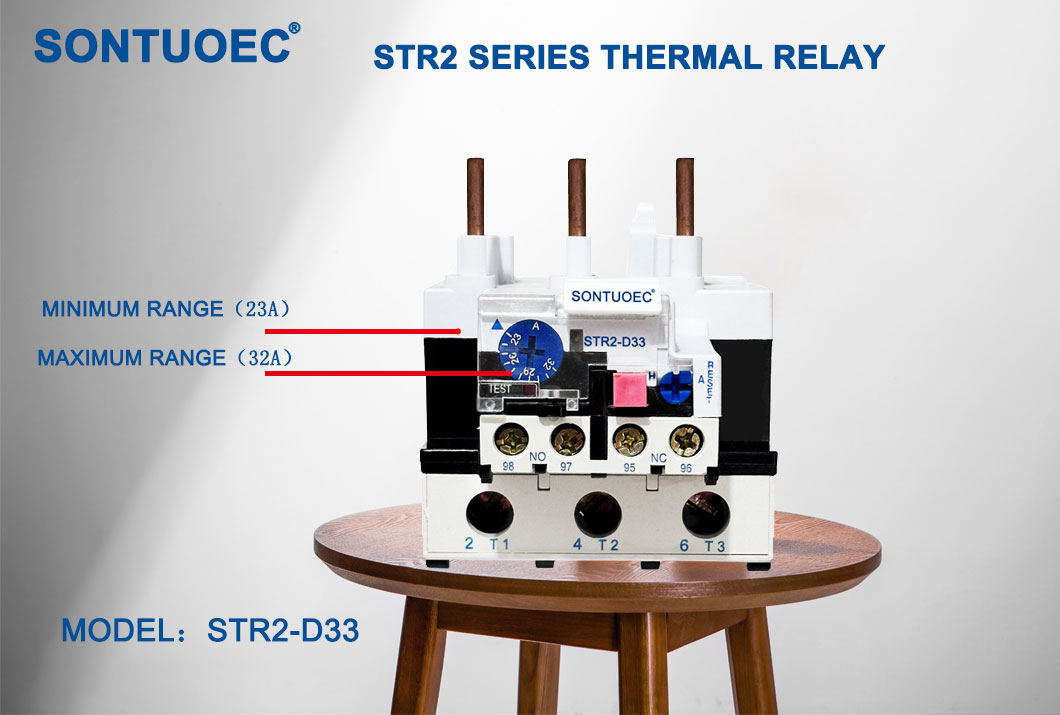

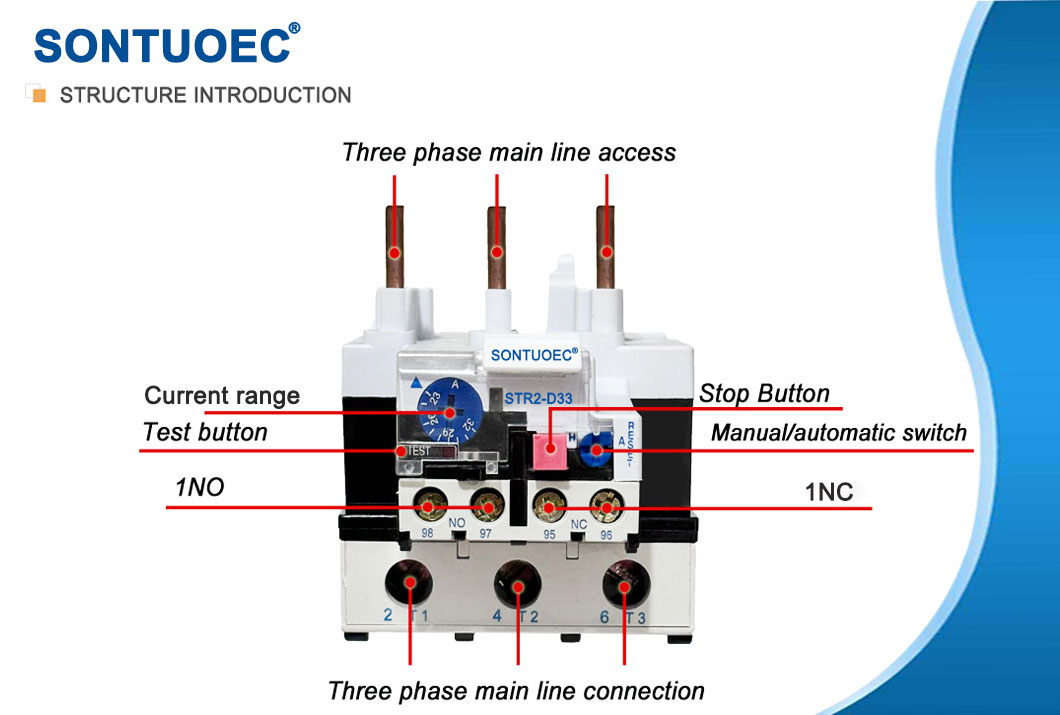

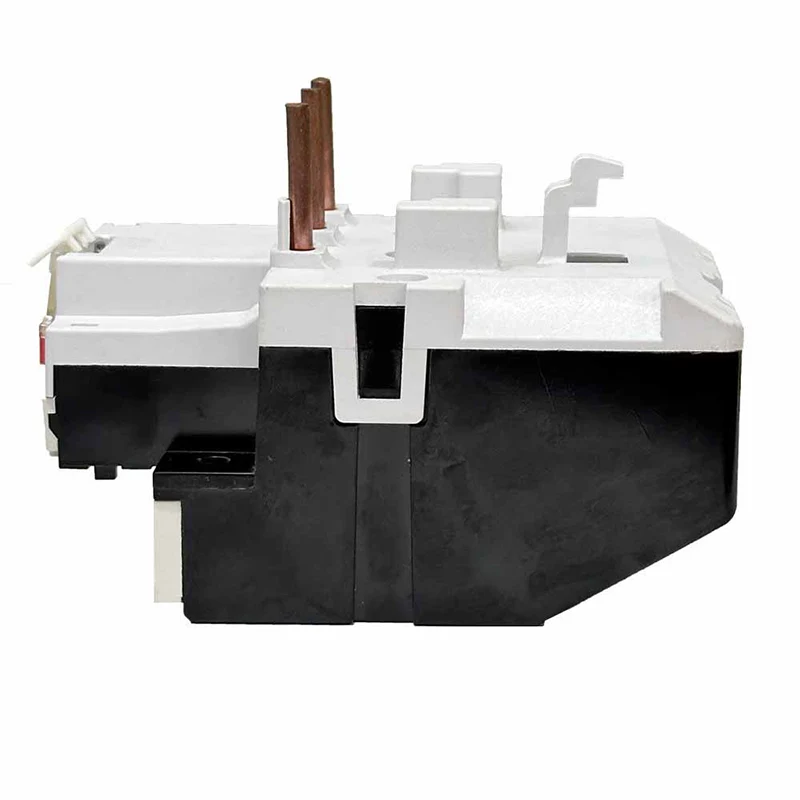

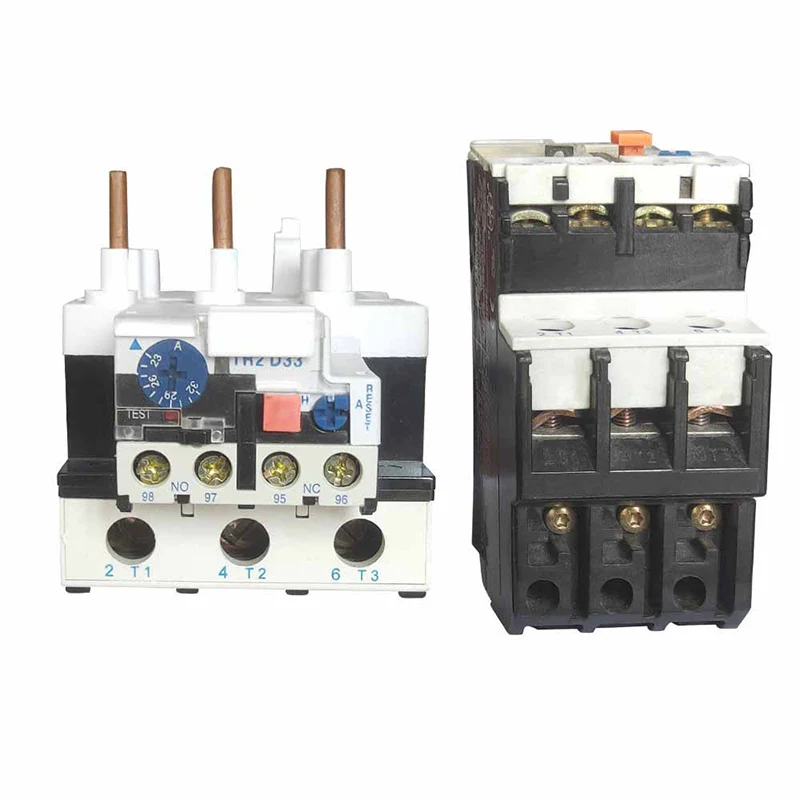

Str2-D33 термично претоварване реле

STR2-D33 Термичните релета на претоварване работят върху принципа на топлинния ефект на електрическия ток. Когато моторът е претоварен, токът му се увеличава, причинявайки нагревателния елемент вътре в релето на термичното претоварване. Тази топлина се прехвърля в биметала, който е направен от два метала с различни коефициенти на термично разширение, така че се огъва при загряване. Когато огъването достигне определена точка, то задейства механично устройство, обикновено контакт, който изключва захранването на двигателя, като по този начин го предпазва от повреда.

Изпратете запитване

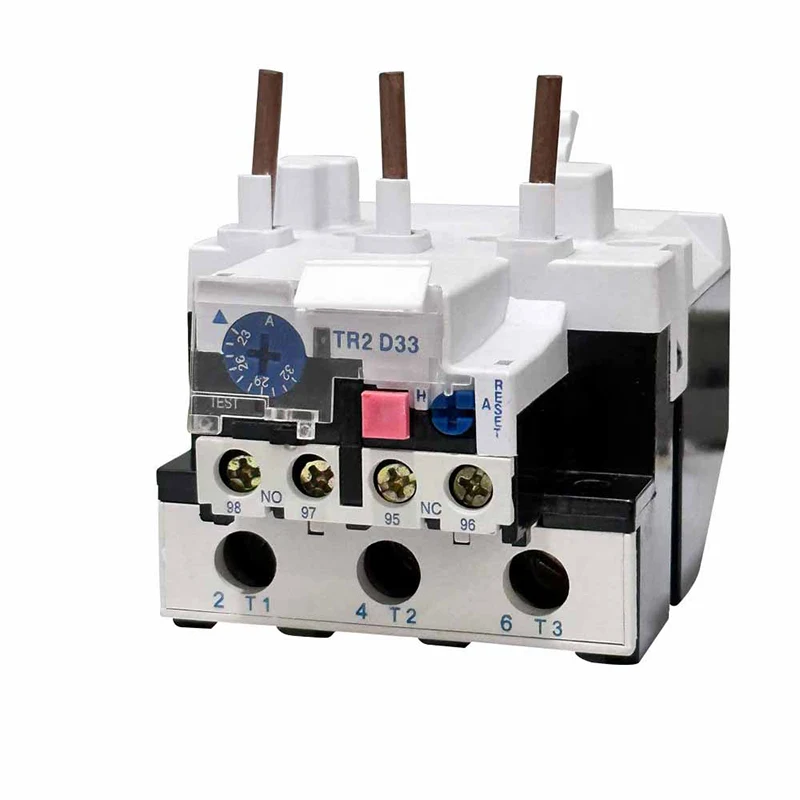

Описание на продукта

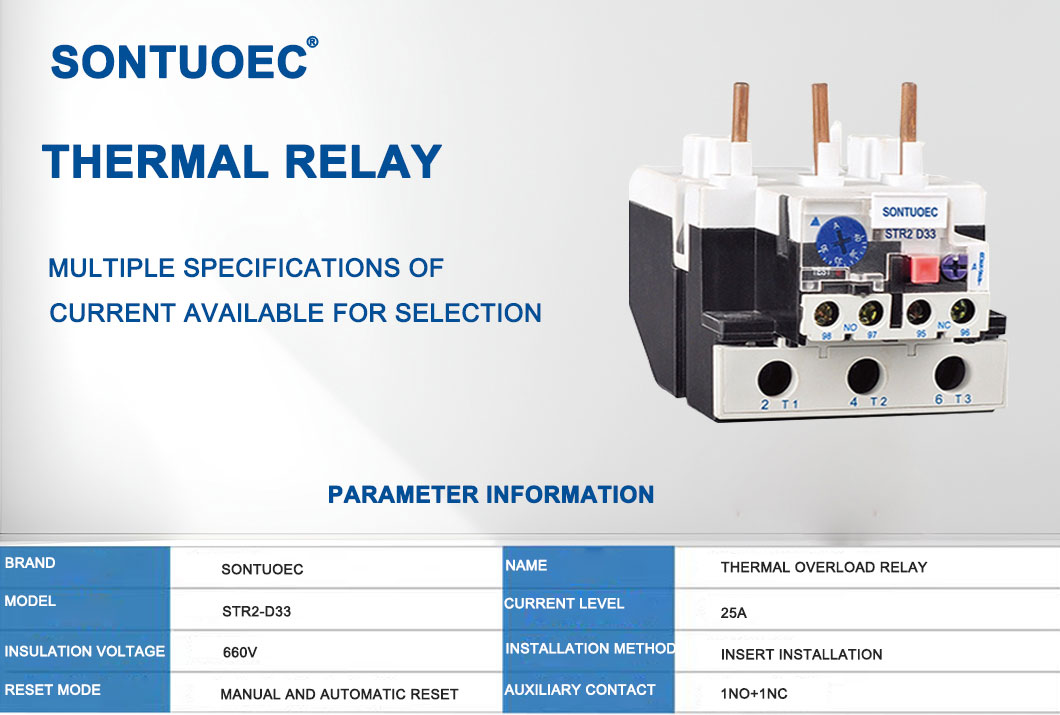

Спецификации:

Продукт Име	Термично реле за претоварване
Модел	ST2-D33
Материал	Пластмаса, електронни компоненти
Термичен Контакт	1NO+1NC
Термичен Реле ток	23a-93a	Моля, обърнете внимание на тока обхват
STR2-93	Регулируем текущ диапазон (а) обхват на настройка	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Честота	660V
Задействащ клас	50/60Hz
Цвят	Като показана снимка

Основни технически параметри

Модел	Оценен ток	Не.	Обхват на настройка (a)	За контактор
Str2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Основни функции

Защита на претоварването: Когато натоварването на двигателя надвиши номиналната му стойност, релето на термичното претоварване ще отреже захранването, за да предотврати прегряване и повреда на двигателя.

Защита на прегряване: Ако двигателят прегрява по някаква причина (например висока температура на околната среда или лошо разсейване на топлината), релето на термичното претоварване също ще отреже захранването.

Функция за индикация: Много релета за термично претоварване имат функция за индикация, която сигнализира или променя състоянието, когато двигателят е претоварен или прегряв, така че операторът да може да намери и предприеме мерки във времето.

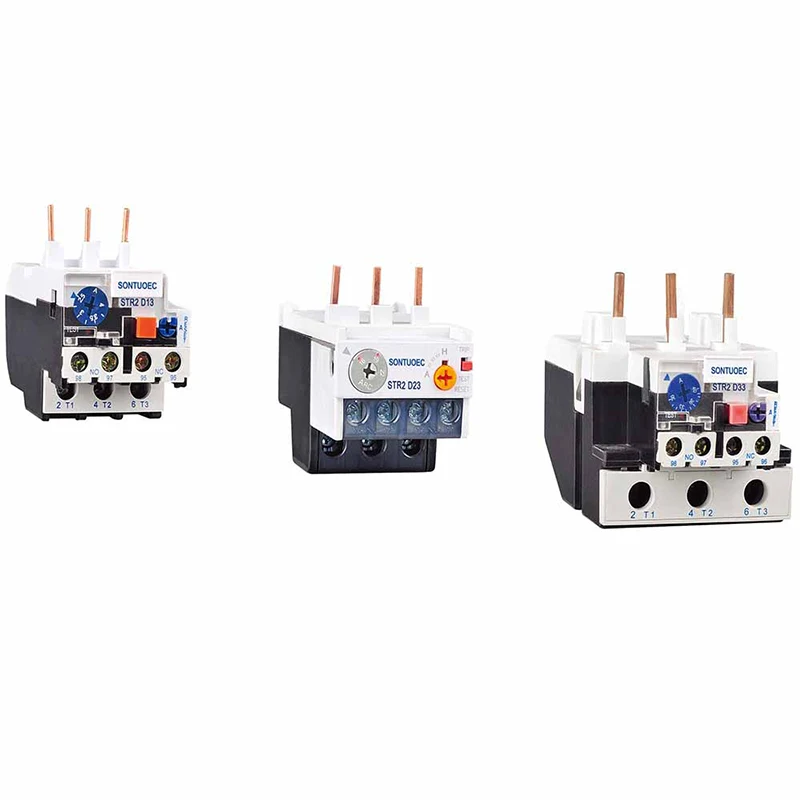

Auto Relay STR2-D Серия от термично претоварване може да се използва във веригата от 50/60 Hz, номинална изолационна напрежение 660 V, номинален ток 0,1-93a за защита на фазовото прекъсване, когато електрическият двигател е претоварен, релето има различен механизъм и компенсация на температурата може да бъде включен в ST1 серия AC контактор, който е най-актуалният контакт, който е в съчетание на ST1, който е в съответствие с серията на ST1, което е в съответствие с точковия контакт с различен механизъм и компенсация на температурата може да бъде включен в серия ST1, който е най-придворен, като се отчитат в серията ST1, който е в съответствие с серията на ST1, което е в съответствие с IC, което е в съответствие с серията на ST1, се отнасят с различен механизъм и компенсация на температурата могат да бъдат включени в ST1 Series Contactor. 60947-1.

Сценарии на кандидатстване

Термичните релета за претоварване се използват широко в различни индустриални и търговски среди, особено в оборудване, което изисква електрически двигателни задвижвания. Например, те се използват в помпи, компресори, вентилатори, транспортьори и разнообразие от друго механично оборудване, за да се гарантира, че такова оборудване може безопасно да бъде изключено в случай на състояние на претоварване или прегряване.

Избор и инсталация

При избора на реле за термично претоварване, трябва да се вземат предвид фактори като мощност на мотора, работна среда и характеристики на натоварването. Необходимо е също така да се гарантира, че номиналният ток на релето за термично претоварване съответства на номиналния ток на двигателя и той има подходящи характеристики на претоварване и прегряване.

Когато инсталирате реле с термично претоварване, трябва да следвате указанията на производителя и да се уверите, че той е правилно свързан към мощността и контролните вериги на двигателя. В допълнение, релетата на термичните претоварвания трябва да бъдат инспектирани и поддържани редовно, за да се осигури правилна работа и дълъг експлоатационен живот.
