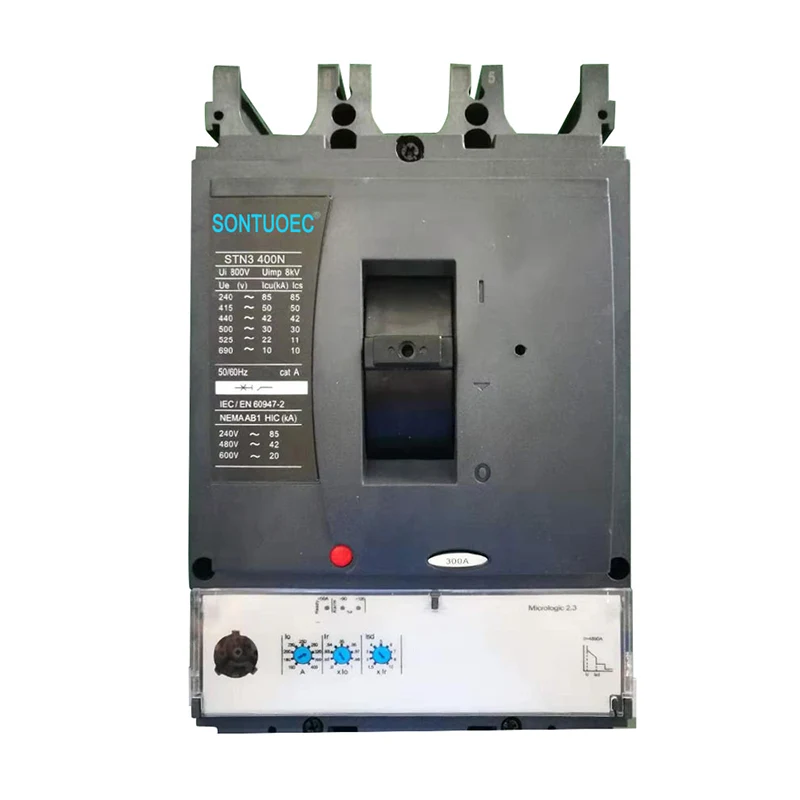

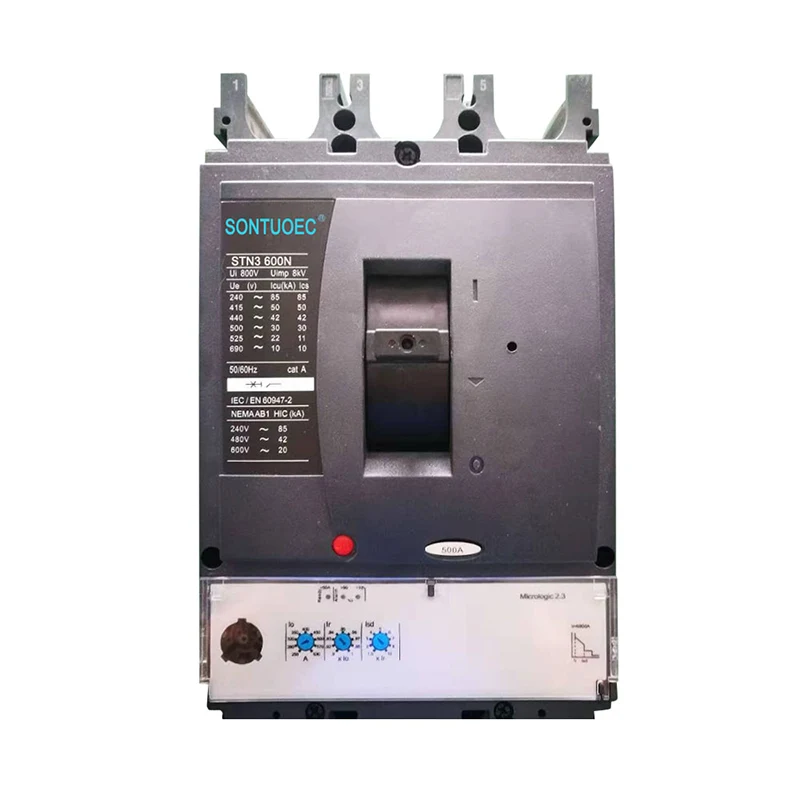

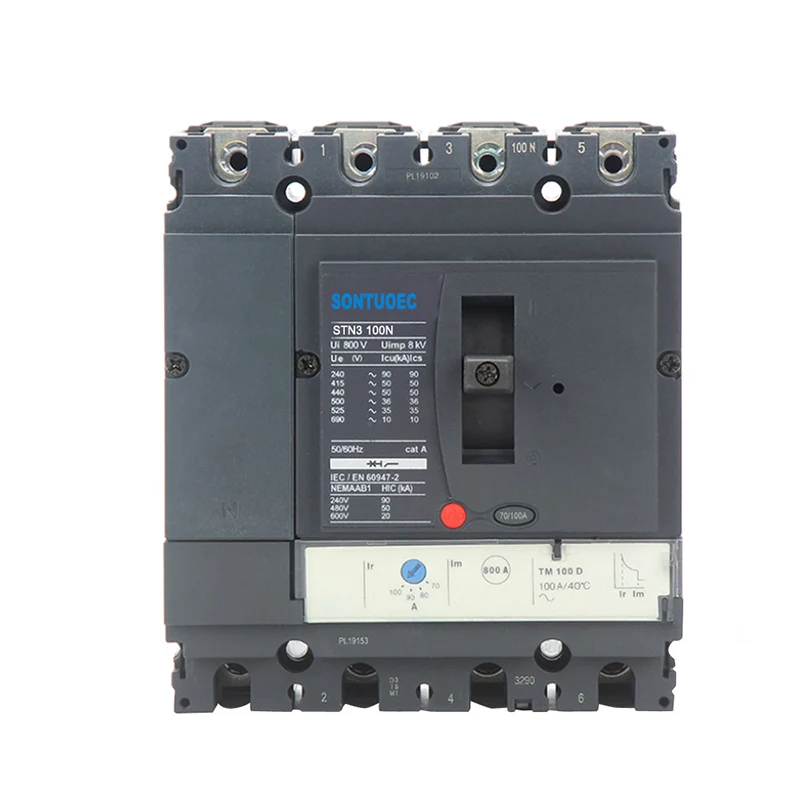

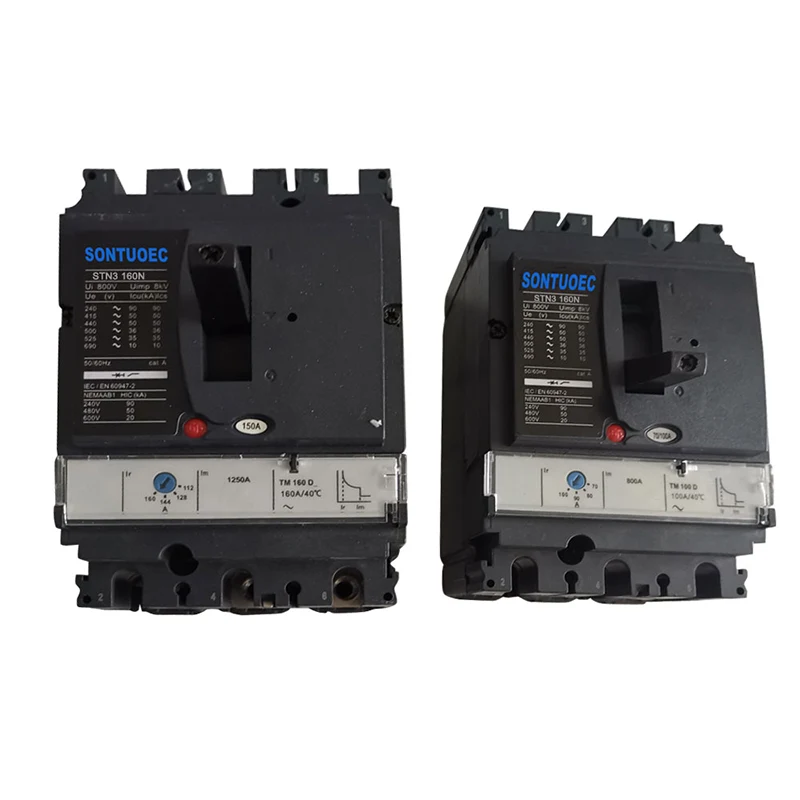

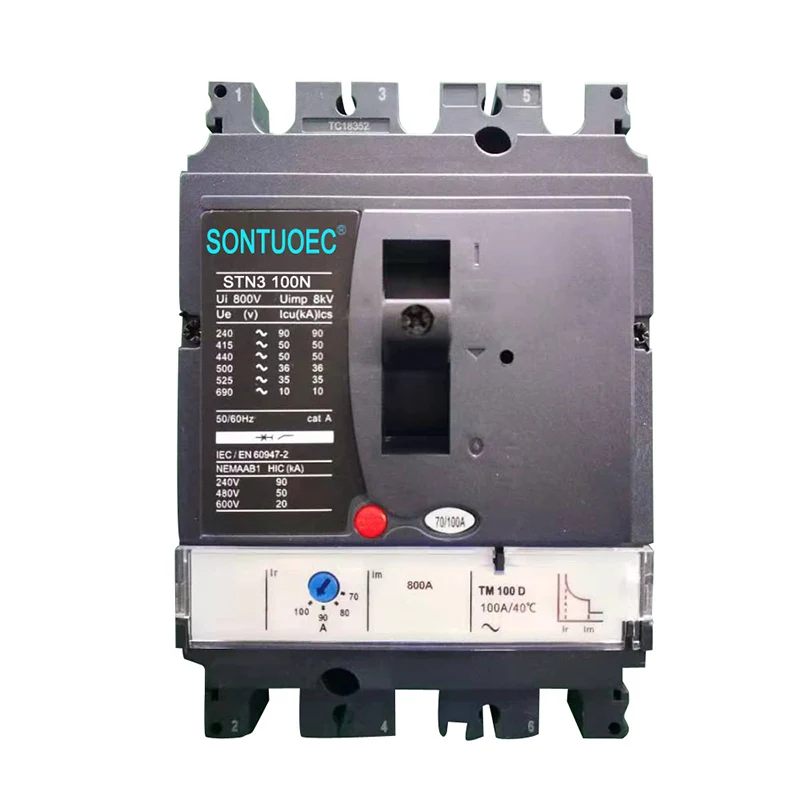

STN3 Тип формован прекъсвач на веригата

Прекъсваният с верига на калъфа от тип STN3 е надеждно и усъвършенствано решение за електрическа защита в различни приложения. Неговият компактен дизайн, цялостни функции за защита и комуникационни възможности го правят идеален избор за съвременни електрически системи.

Модел:STN3

Изпратете запитване

Описание на продукта

Спецификации	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Ток на рамката (A)	100				160				250				400				630
Брой стълбове	3		4		3		4		3		4		3		4		3		4
Краен капацитет на счупване (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (от)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Номинална изолация напрежение	AC800V
Номинална работно напрежение	AC690V
Номинален ток, термично задействане, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Номинален ток, електронно задействане, MIC, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Спомагателни, предупредителни, аксесоари за повреди	Или/sd/sde/sdx
Shunt & под намотка за напрежение	MX/MN
Механичен живот	50000				40000				20000				15000				15000
Електрически живот	30000				20000				10000				6000				4000

Модел №.	STN3
Стандарт:	IEC 60947-2
Дъга-изпъкваща среда	Въздух
Структура	MCCB
Тип	Прекъсвач на веригата Moulede
Сертифициране	CE
Одобрения	CE, ISO9001
Срок на доставка	В рамките на 20 дни
Спецификация	63A-630A
Произход	Wenzhou Zhanjiang
Производствен капацитет	2000pieces/седмица
Скорост	Нормален прекъсвач на веригата
Инсталация	Фиксиран
Номер на полюсите	3p 4p
Функция	Конвенционален прекъсвач, Защита на повреда на прекъсвача, Защита от свръхток
Цена	Фабрична цена
Време за гаранция	12 месеца
Транспортен пакет	Вътрешна кутия/картонена опаковка
Търговска марка	Esoueec, wzscec, esutune, imdec
HS код	8536200000

Основни характеристики

• Защита и функционалност: Тези прекъсвачи предлагат цялостна защита на електрическите системи, включително претоварване и защита от късо съединение. Те са проектирани така, че автоматично да изключат веригата, когато се появи повреда, предотвратявайки повреда на оборудването и гарантиране на безопасността.

• Ток на черупката и ток на номинален ток: токът на черупката (например 160n) показва максималния разширяващ се капацитет за прекъсване на корпуса на прекъсвача. Номиналният ток (напр. 100a) е максималният нормален работен ток, който веригата не трябва да надвишава, за да се предотврати препирването поради свръхток.

• Конфигурации на полюсите: Предлага се в 3-полюсни (3p) и 4-полюсни (4p) конфигурации, подходящи за различни електрически системи и приложения.

• Електронни блокове за пътуване: Разширените електронни пътувания осигуряват точни възможности за измерване и комуникация, което позволява мониторинг в реално време и диагностика на електрическите параметри.

• Компактен дизайн: Компактната серия NSX, по -специално, е известна със своя компактен дизайн, който съчетава енергийна ефективност, измерване, управление и комуникационни инструменти.

Приложения

• Промишлена употреба: широко използвана в индустриални настройки за разпределяне и защита на електрическата енергия на различно оборудване и машини.

• Енергия и инфраструктура: подходящи за приложения в проекти за разпределение на енергия и инфраструктурни проекти.

• Търговски и жилищни: Използва се също в търговски сгради и жилищни домове за основни и вторични разпределителни системи.

Допълнителни функции на компактната серия NSX

• Подобрена защита: Характеристики като контакти с двойно въртене и изключване на енергия гарантират надеждна защита срещу грешки.

• Селективна координация: Подобрената селективност помага да се поддържа непрекъснатостта на захранването до незасегнати вериги по време на неизправности.

• Комуникационни възможности: MODBUS комуникационен модул и BSCM (модул за контрол на състоянието на прекъсвача) Активират предаването на данни между прекъсвача на веригата и надзорна система.

• Показване и мониторинг: „Готовият“ светодиод и други индикатори предоставят информация за състоянието в реално време, докато устройството за показване на вратата на шкафа FDM121 може да показва различни измерени параметри.

• Поддръжка и конфигуриране: Индикаторите за поддръжка показват износване на контакти, профили на натоварване и брой на операцията, подпомагащи прогнозната поддръжка.

Инсталация и поддръжка

• Инсталиране: Следвайте инструкциите на производителя за правилна инсталация, като осигурите минимални просвет и използвате подходящ хардуер за монтаж.

• Поддръжка: Препоръчва се редовна проверка и тестване на прекъсвачите, за да се гарантира, че те функционират правилно и осигуряват непрекъсната защита.
