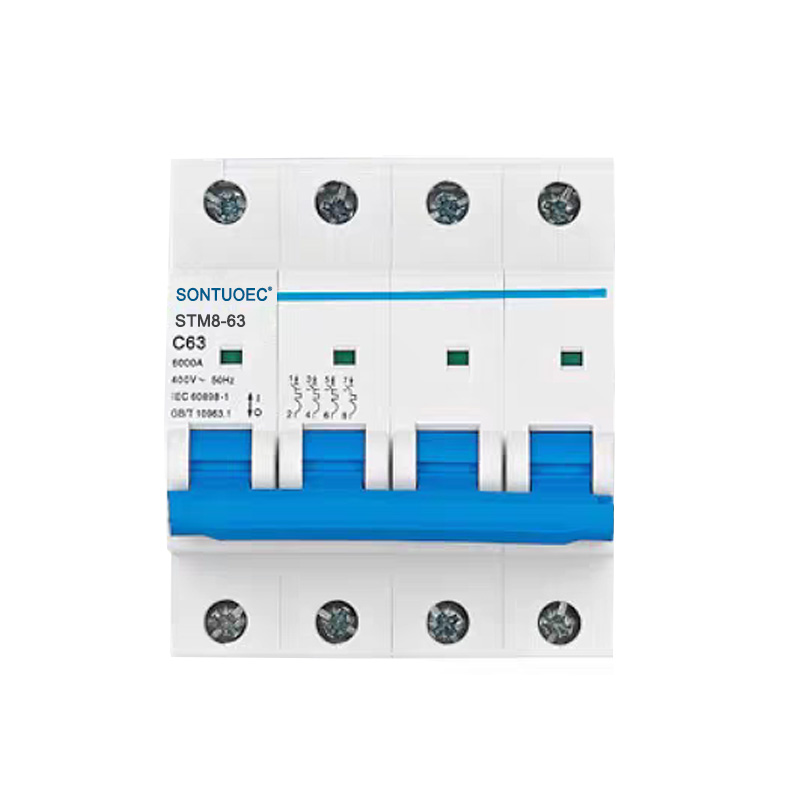

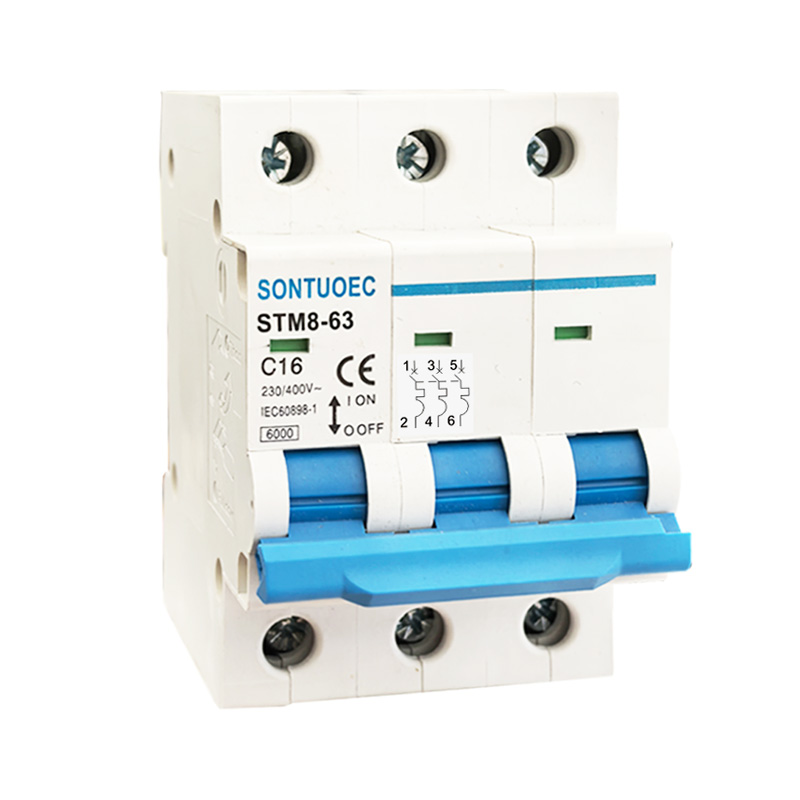

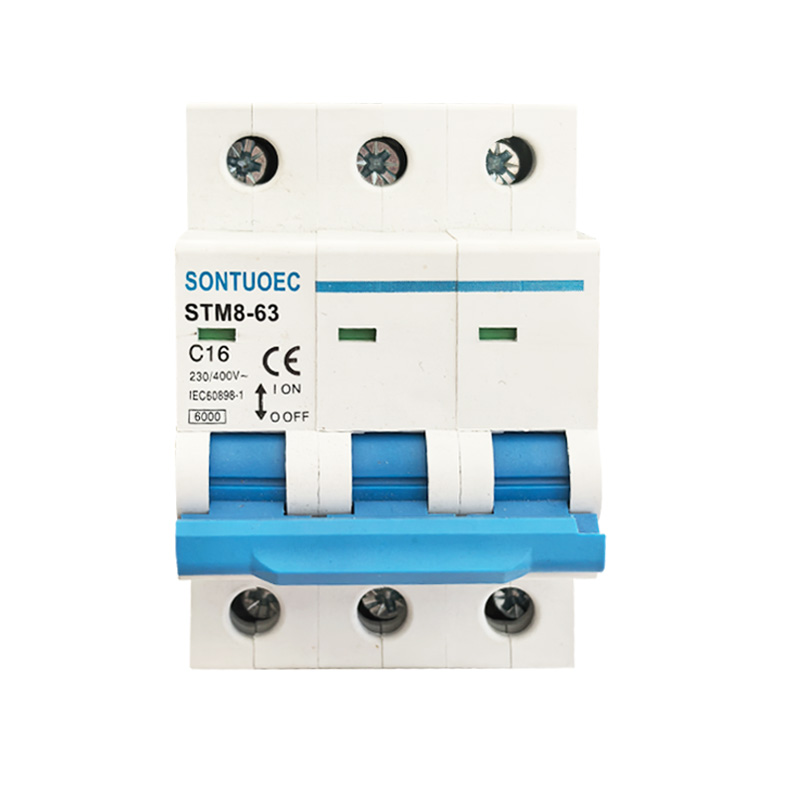

STM8-63 Миниатюрен прекъсвач на веригата 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec е един от китайските доставчици/производители, специализирани в производството на различни малки електрически уреди STM8-63 Miniature Circuit Breaker 6KA 1P 2P 3P 4P 16A 230/400V, има характеристиките на структурата на структурата, производителността надеждна, счупваща се способност, външна характеристика. Той е подходящ за захранваща система на AC 50/60Hz, номинално напрежение от 230/400V и номинален ток до 63A. Той се прилага главно в офис сграда, пребиваване, за осветление, разпределение на мощността и претоварване и защита на оборудването на оборудването. Обикновено той може да се използва и като не често прехвърляне на захранваща система. Той съответства на стандартите IEC60898-1.

Модел:STM8-63

Изпратете запитване

Описание на продукта

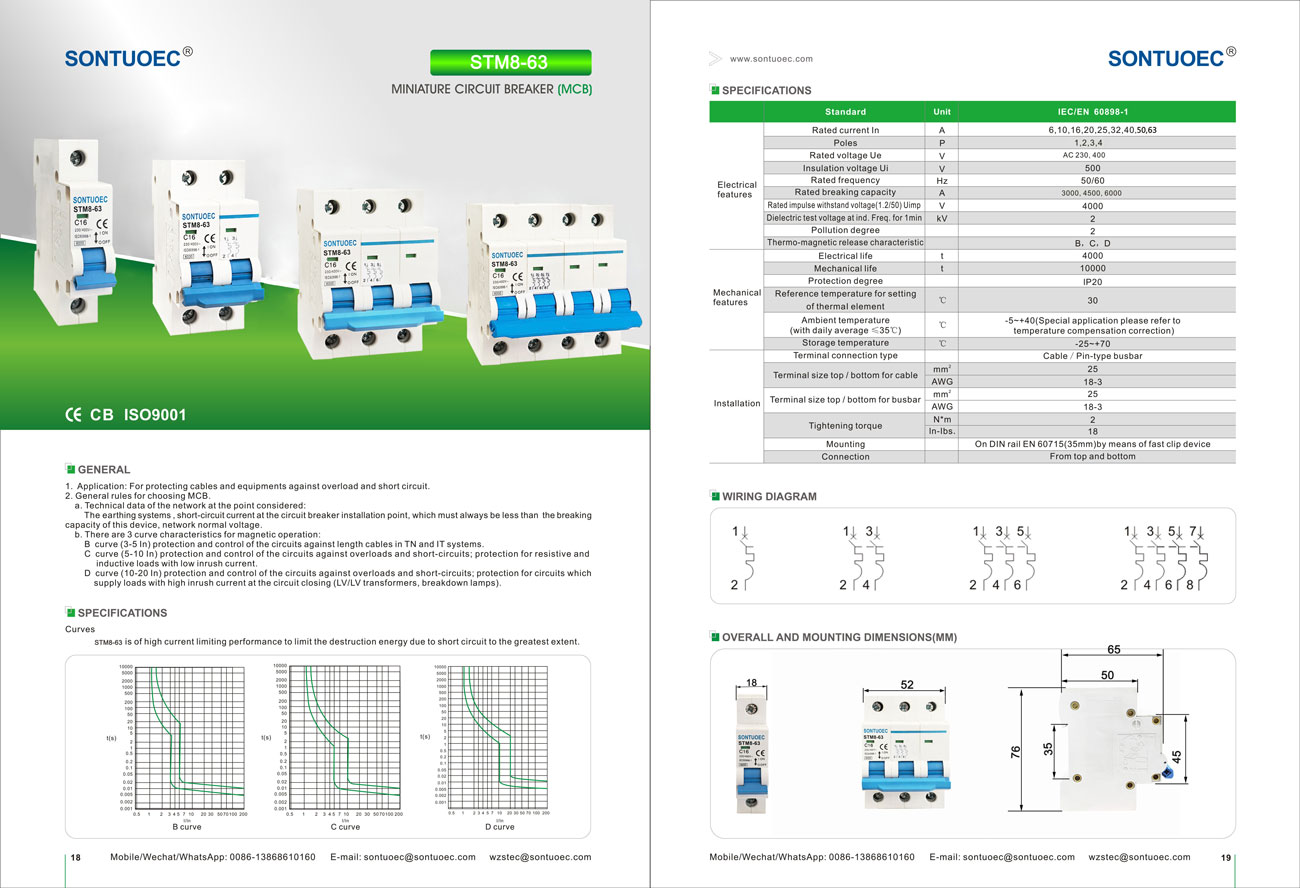

Спецификации:

	Стандарт		IEC/EN 60898-1
Електрически характеристики	Оценена ток в	A	1,2,4,6,10,16,20,25,32,40,50,63
	Полюси	P	1,2,3,4
	Номинално напрежение UE	V	Ac 230, 400
	Изолационен потребителски интерфейс на напрежението	V	500
	Номинална честота	Hz	50/60
	Номинална способност за прекъсване	A	3000, 4500, 6000
	Номинален импулс издържа на напрежение (1.2/50) uimp	V	4000
	Диелектрично тестово напрежение в ind.freq.for 1 min	Kv	2
	Степен на замърсяване		2
	Термомагнитно освобождаване характеристика		B, C, d
Механични характеристики	Електрически живот	t	4000
	Механичен живот	t	10000
	Степен на защита		IP20
	Референтна температура за настройка	ºC	30
	на термичен елемент	ºC	30
	Температура на околната среда	ºC	-5 ~+40 (специален заявление, моля, вижте
	(С дневна средна ≤35ºC)	ºC	температура Корекция на компенсация)
	Температура на съхранение	ºC	-25 ~+70
Инсталация	Терминал Тип връзка		Кабел/тип тип Автобус
	Размер на терминала горе/дъно за кабел	мм²	25
	Размер на терминала горе/дъно за кабел	Awg	18 март
	Терминални размери отгоре/отдолу за Автобус	мм²	25
	Терминални размери отгоре/отдолу за Автобус	Awg	18 март
	Затягане на въртящия момент	N^*m	2
	Затягане на въртящия момент	В-lbs	18

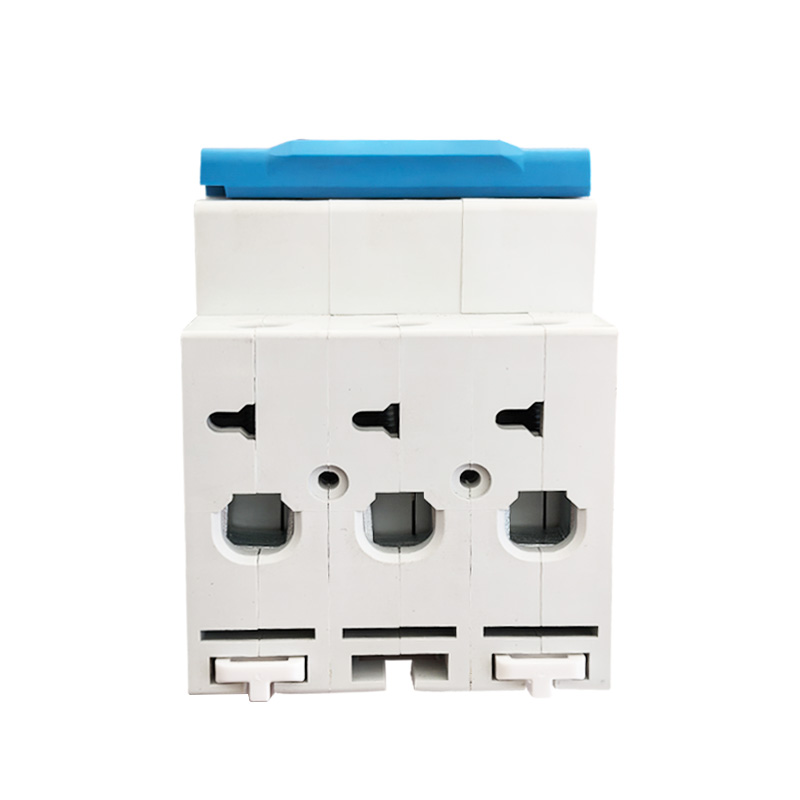

	Монтаж		на Din Rail En 60715 (35 мм) с помощта на бързо устройство за клип
	Връзка		От Отгоре и отдолу

Основни функции на миниатюрния прекъсвач на STB1-63

1. Защита на претоварване: Когато токът във веригата надвишава номиналната стойност на MCB, миниатюрният прекъсвач на веригата STM8-63 6KA 1P 2P 3P 4P 16A 230/400V автоматично ще отреже веригата в рамките на определен период от време, за да предотврати прегряване на веригата и оборудването.

2. Защита на схема на схема: Когато във веригата възникне късо съединение, миниатюрната верига на STB1-63 отряза веригата незабавно, за да предотврати повреди на тока на късо съединение да повреди веригата и оборудването.

3. Защита на слизане (някои MCB имат тази функция): За MCB с защита на течовете, когато има изтичане във веригата, миниатюрната верига STB1-63 бързо отряза веригата, за да защити личната безопасност.

Принцип на експлоатация на MCBS

MCB обикновено съдържат термичен магнитен или електронен детектор за пътуване вътре, който се използва за откриване на промени в тока във веригата. Когато токът е ненормален, нападателят задейства механизма на задействане на MCB, причинявайки миниатюрната верига STB1-63, че Breakerto бързо отрязва веригата.

1. Термален магнитен нападател: Той използва топлината, генерирана, когато токът преминава през проводника, за да задейства задействането. Когато токът е твърде голям, проводникът се загрява, причинявайки биметала вътре в термичния магнитен нападател да се огъва, като по този начин задейства механизма за изключване.

2. Електронна нападател: Той използва електронни компоненти за откриване на промени в тока и контрол на действието на механизма за изключване. Когато се открие ненормален ток, електронният нападател изпраща сигнал към механизма за задействане, за да отреже веригата.

Сценарии на приложение на MCB

MCB се използват широко в електрическите системи в жилищни, търговски и промишлени зони за защита на веригите и оборудването от щети, причинени от анормални токове. Те обикновено се инсталират в разпределителни кутии, табла за превключване или контролни шкафове и се използват като основен превключвател или клон на схема.

Избор и инсталиране на MCBS

1.SElection: Когато избирате MCB, трябва да вземете предвид фактори като номиналния ток на веригата, нивото на напрежение, характеристиките на защитата и дали е необходима защита на течовете. Важно е също така да се гарантира, че избраните STB1-63 миниатюрни прекъсвания на веригата с местни стандарти и разпоредби за електрическа безопасност.

2. Инсталиране: Миниатюрният прекъсвач на веригата STM8-63 6ka 1p 2p 3p 4p 16a 230/400V трябва да бъде инсталиран в суха, вентилирана среда, без корозивни газове и да се гарантира, че е свързана правилно и сигурно. По време на инсталирането трябва да се наблюдават съответните правила за електрическа безопасност и оперативни процедури.
