STIS-125 изолатор превключвател

STIS-125 изолаторният превключвател са специално проектирани превключватели, използвани за изолиране, секциониране или свързване на вериги в електрически системи. Обикновено няма способността да нарушава товарните токове, но може безопасно да разделя и затваря вериги, където няма натоварване или много малко ток. Основната функция на превключвателя за изключване е да се осигури видима точка на прекъсване, за да се гарантира, че електрическото оборудване може да бъде достъпно безопасно от персонала, когато се обслужва или инспектира.

Модел:STIS-125

Изпратете запитване

Описание на продукта

Име на продукта	STIS-125 изолатор превключвател
Полюс	1p 2p 3p 4p
Оценена Ток	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Оценена Напрежение	1P: AC230V 2p, 3p.4p: AC400V
Изолационно напрежение UI	690V
Оценена Импулс издържа на напрежение (1.2/50) uimp	6kV
Оценен кратък схема издържа на ток ICW	12LE/1S
Оценен кратък Изработка на верига ICM	20LE/0.1S
Оценено изработка и прекъсване на капацитета	3ie, 1.05ue, cosφ = 0.8
Използвайте категория	AC-21B, AC-22A
Електрически Живот	1500
Механични Живот	8500
Замърсяване Степен	3
Съхранение Температура	-35ºC ~ +70ºC
Инсталация надморска височина	<2000m
Максимум Капацитет на окабеляване (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Максимум Ограничете въртящия момент	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Структура и характеристики

1.Сструктура:

STIS-125 изолаторният превключвател се предлага в различни конфигурации, но обикновено включват фиксиран контакт и подвижен контакт. С помощта на работен механизъм (например дръжка, двигател и т.н.) контактът може да бъде преместен за отваряне или затваряне на верига.

2. Персии:

Високи изолационни свойства: Компоненти като контакти, изолатори и корпуси на превключватели за прекъсване обикновено са направени от силно изолационни материали, за да се гарантира, че изолационното съпротивление между веригата и земята е достатъчно високо в разединено състояние.

Очевидна точка на прекъсване: Когато превключвателят на изолатора на STIS-125 Series е в разединено състояние, разликата между контактите му е достатъчно голяма, за да осигури очевидна точка на прекъсване, което улеснява персонала да разпознае състоянието на веригата.

Лесна работа: Различителите на сериите обикновено са проектирани с лесен за отваряне механизъм, който позволява на персонала да отваря или затваря веригата с лекота.

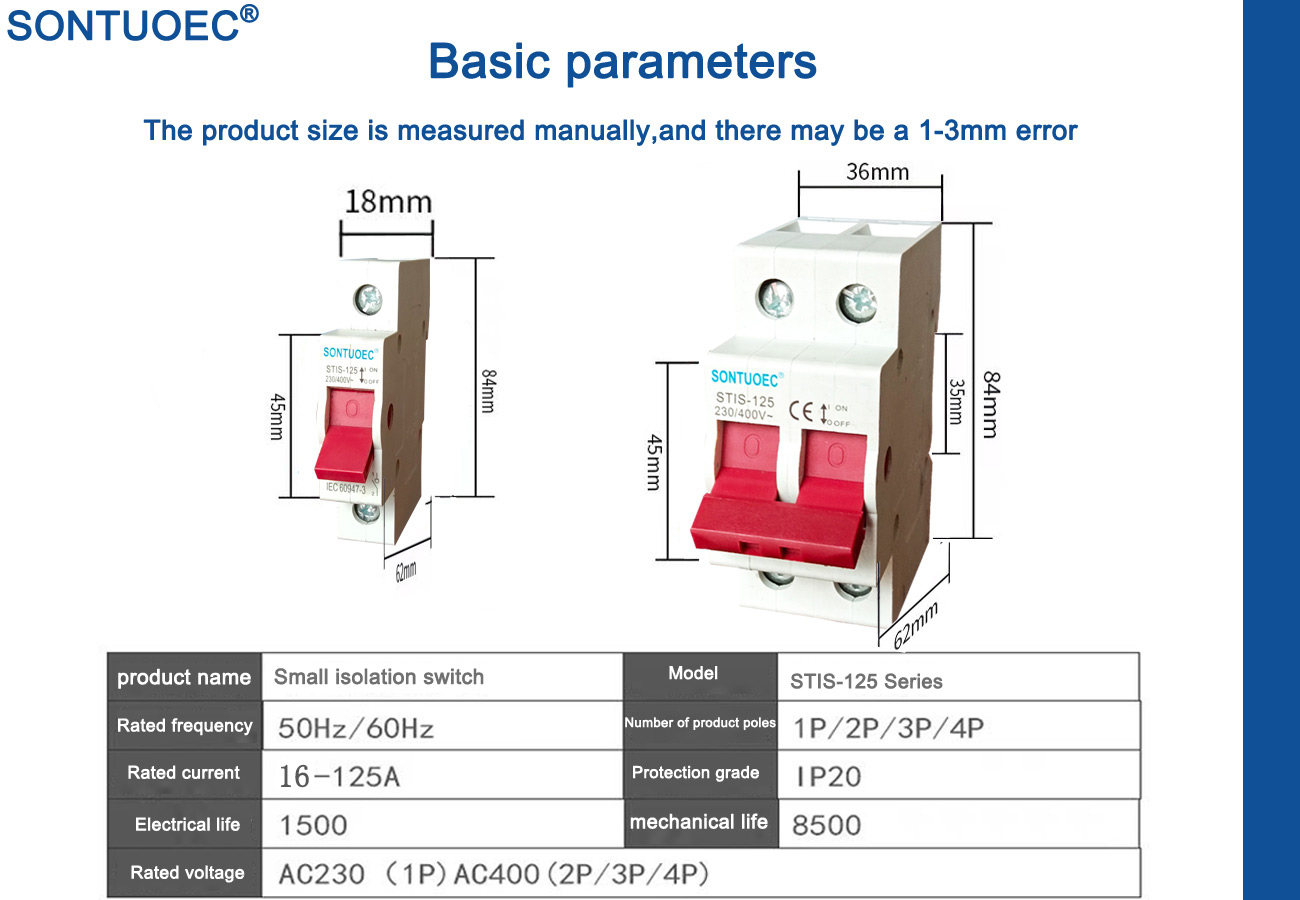

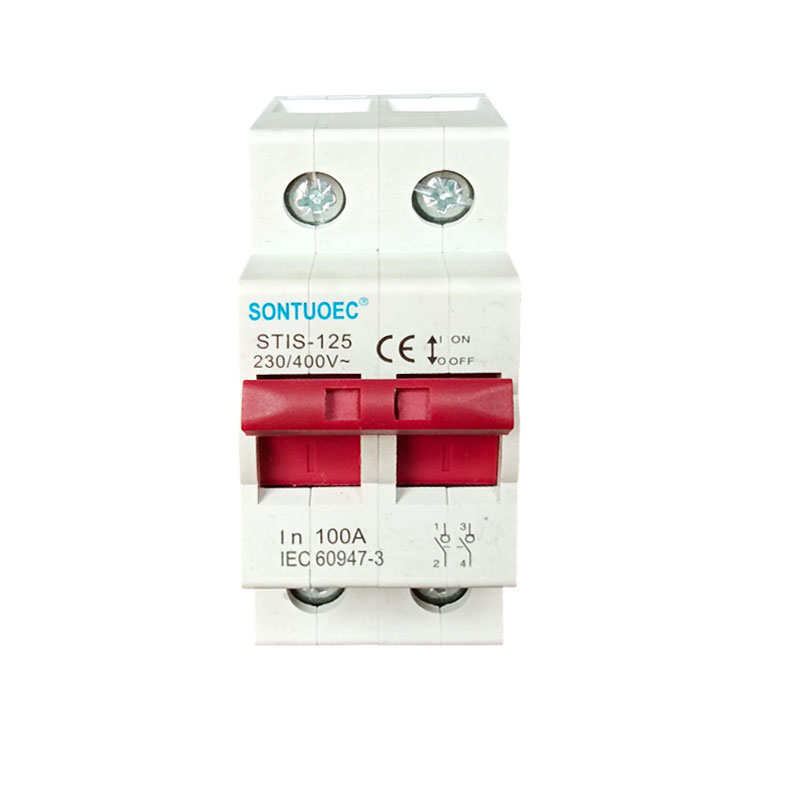

STIS-125 Isolator Switch

Сценарии на кандидатстване

Серийните прекъсвачи се използват широко в различни електрически системи, включително, но не само: захранваща система: в електроцентрали, подстанции и други енергийни системи, сериите прекъсвания се използват за изолиране, сегменти или свързване на вериги с високо напрежение. Индустриални системи: във фабрики, мини и други индустриални системи, STIS-125 Series Switch се използват за контрол и защита на различни електроснабдяване. Системите, серията от изключващи се превключватели, обикновено се инсталират в полето за разпределение, използвани за контрол на изключването на веригата.

Предпазни мерки за подбор и употреба

1.SELECTION:

Когато избирате превключвател на изолатора на STIS-125 серия, трябва да вземете предвид номиналното напрежение и номиналния ток на веригата, средата на употреба (например, на закрито, открито, устойчиво на експлозия и т.н.), както и режимът на работа (напр. Ръчно, моторизирано и т.н.) и други фактори.

2.Проучинки за използване:

Преди да работите с изключването на превключвателя, уверете се, че веригата е изключена или в състояние без натоварване.

По време на работа спазвайте съответните правила за електрическа безопасност и оперативни процедури.

Редовно проверявайте и поддържайте изключващия превключвател, за да гарантирате нормалната му работа и безопасност.
