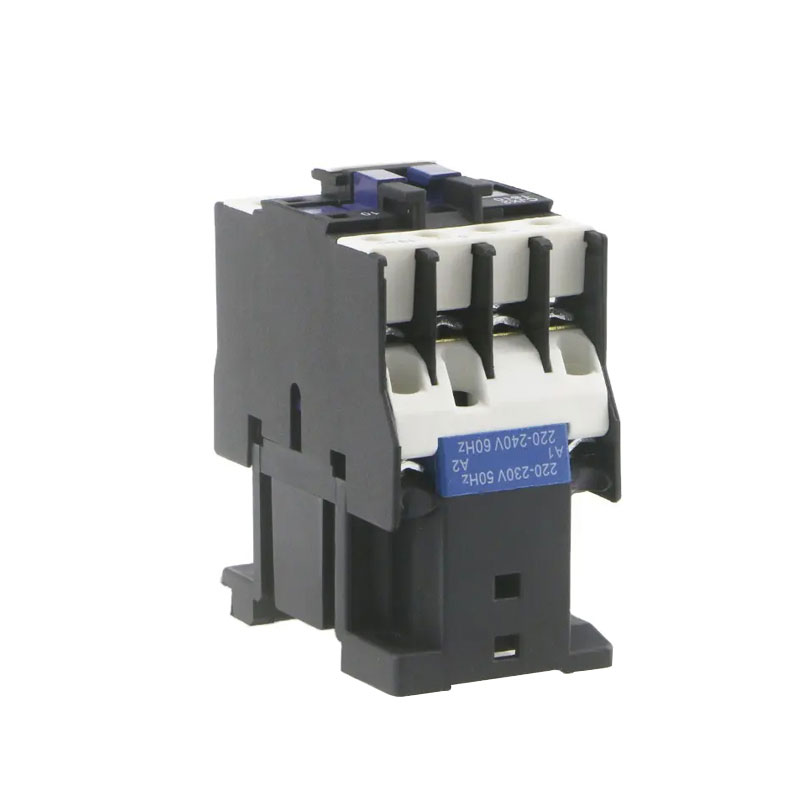

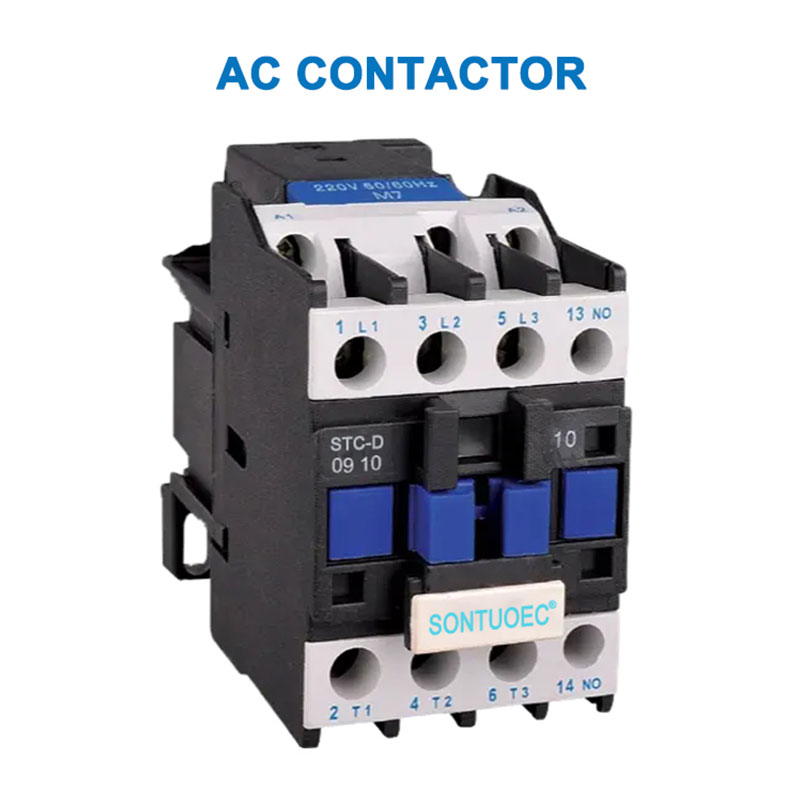

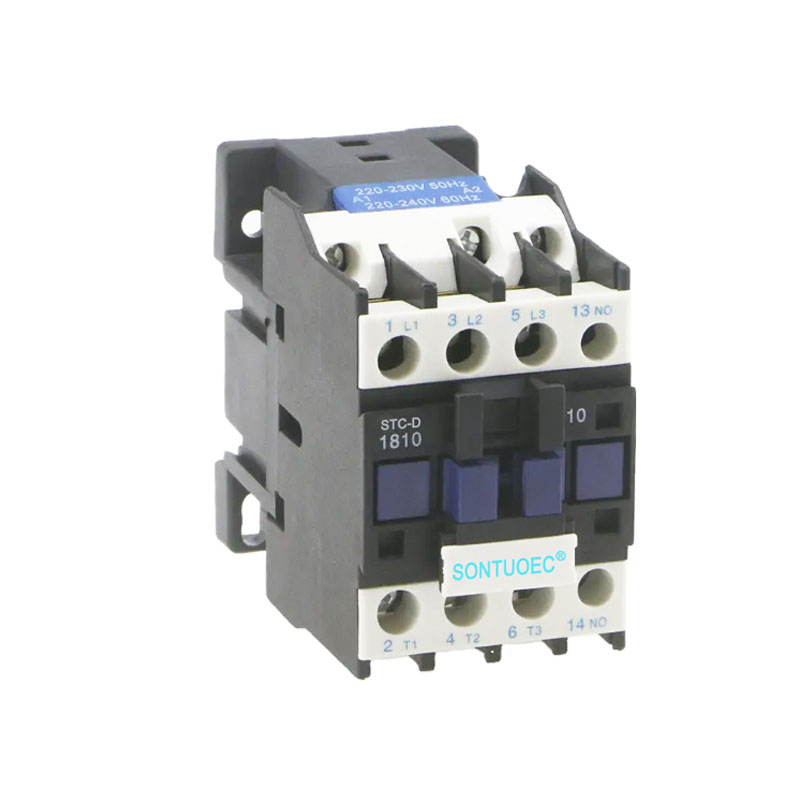

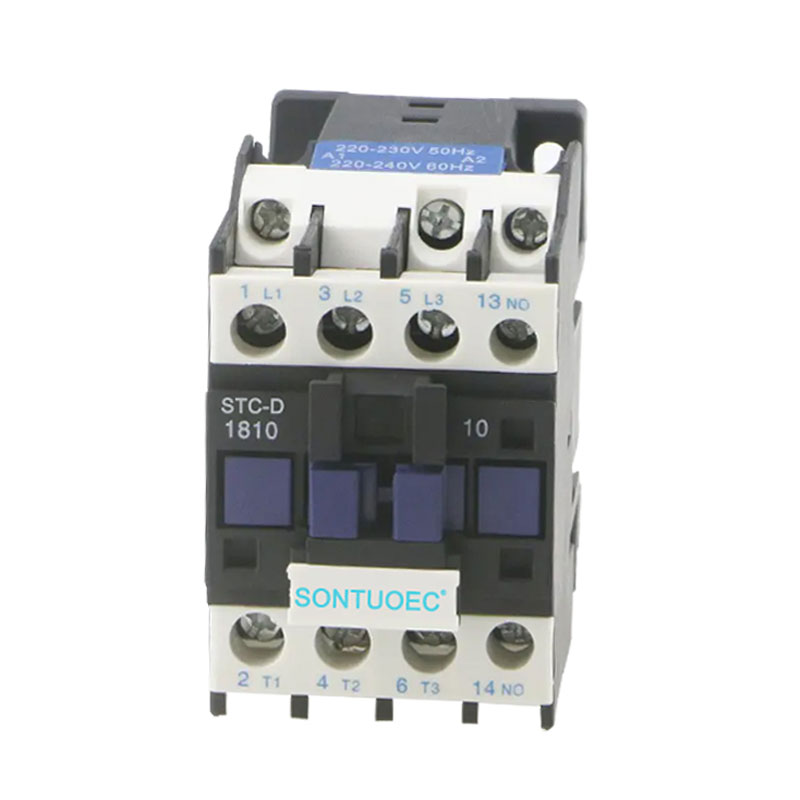

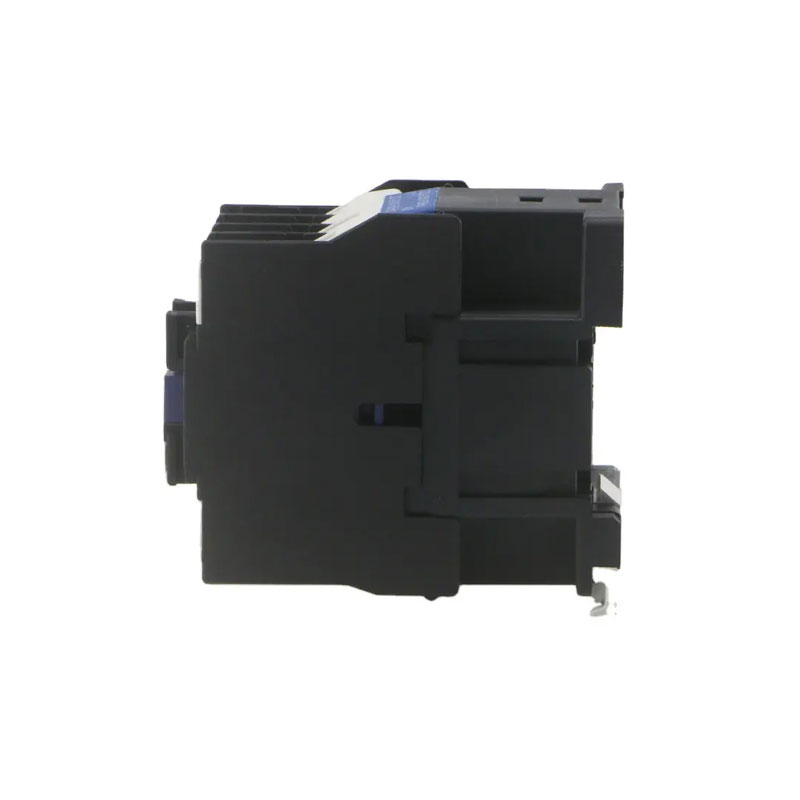

STC-D AC контактор

STC-D AC контактор е електрически компонент, използван за дистанционно управление и често включване или изключване на променливи вериги. Използва се главно за отваряне и контролиране на вериги в електроенергийните системи и за дистанционно управление на двигатели, осветление и други електрически натоварвания в индустриалната автоматизация. Актуален ток (AC) контактор, т.е. STC-D контактор на променлив ток, е важно електрическо оборудване, играеща незаменима роля в областта на електрическата система за електроенергия и промишлената автоматизация.

Модел:STC-D

Изпратете запитване

Описание на продукта

Тип		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Оценен работен ток (A)	AC3	9	12	18	25	32	40	50	65	80	95
Оценен работен ток (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартни рейтинги на 3-фаза Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Номинален топлинен ток (A)		20	20	32	40	50	60	80	80	125	125
Електрически живот	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електрически живот	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механичен живот (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Брой на контактите	3p+no					3p+nc+не
Брой на контактите	3P+NC					3p+nc+не

Принцип на структура и работещ

СТРУКТУРА: STC-D AC контакторът се състои главно от електромагнитна система (включително желязна сърцевина, намотка и пръстен за късо съединение и др.), Система за контакт (включително основен контакт и спомагателен контакт) и устройство за погасяване на дъгата.

Принцип на работа: Когато намотката на STC-D AC контактора се захранва, желязната ядро генерира магнитно поле, което привлича арматурата и задвижва контактите да действат, така че основните контакти и спомагателни контакти да бъдат затворени или изключени, като по този начин се контролира включването на веригата. Устройството за гасене на дъга се използва за гасене на дъгата, когато контактите са изключени, за да се предпазят контактите от повреда.

STC-D AC Contactor

Видове и характеристики

1.Types:

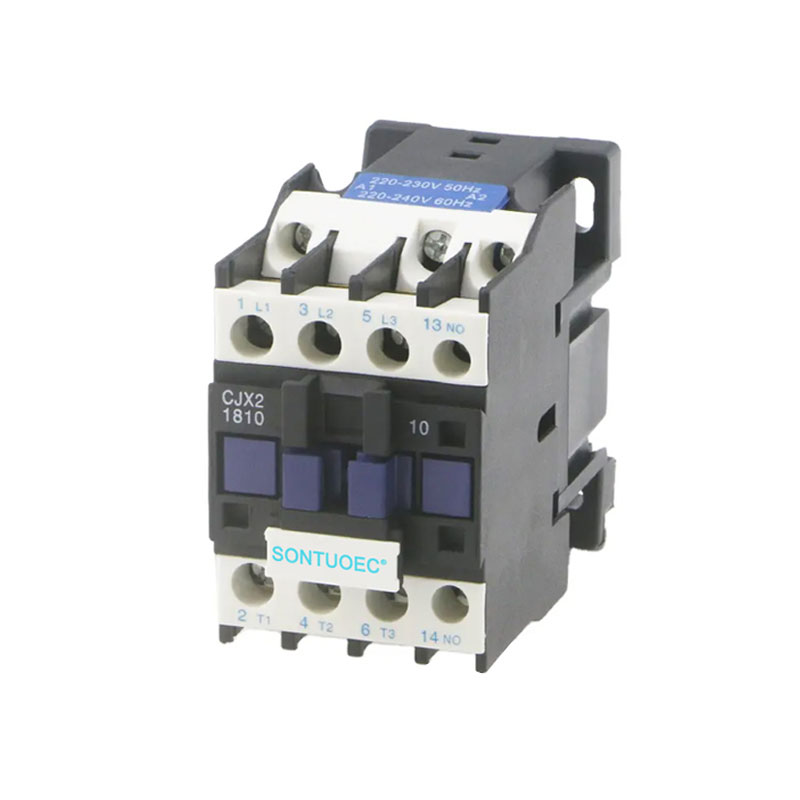

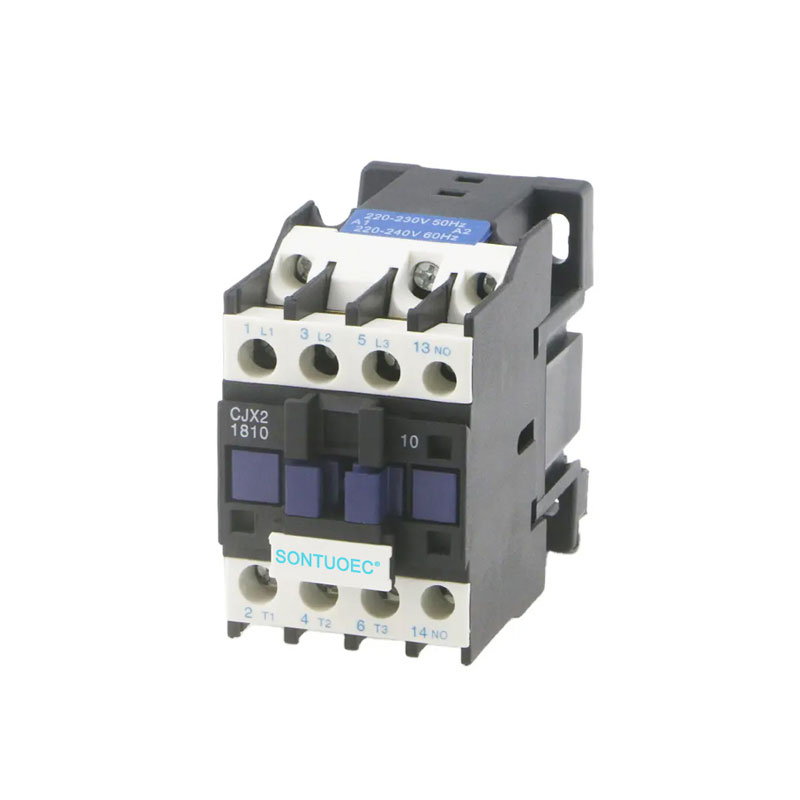

STC-D AC контакторите могат да бъдат категоризирани в различни видове според тяхното използване и производителност, като индустриални контактори, строителни и домакински контактори. Общите модели включват серия CJ (например серия CJX2, CJ20 Series, CJT1 Series), както и серийни продукти на ABB, Siemens, Schneider и други марки.

2. Персии:

Надеждна работа: STC-D AC контакторите имат висока надеждност и стабилност на работата и могат да издържат на големи токове и напрежения.

Стабилна производителност: Системата му за контакт е направена от висококачествени материали с добра електрическа проводимост и високотемпературна устойчивост на абразия.

Удобна поддръжка: STC-D AC контакторите имат компактна структура и са лесни за инсталиране и поддръжка.

Сценарии на кандидатстване

STC-D AC контакторите имат широк спектър от приложения в електроенергийните системи, индустриалната автоматизация, строителните и домакинските електрически електрически. Например, в захранващата система, той може да се използва за контрол на началната спирка и обръщане на посоката на двигателя; В индустриалната автоматизация може да се използва за контрол на стартовата спирка на различни електрически съоръжения на производствената линия; В сградата и домакинските електрически то може да се използва за контрол на включването/изключването на оборудването, като осветление и климатик.
