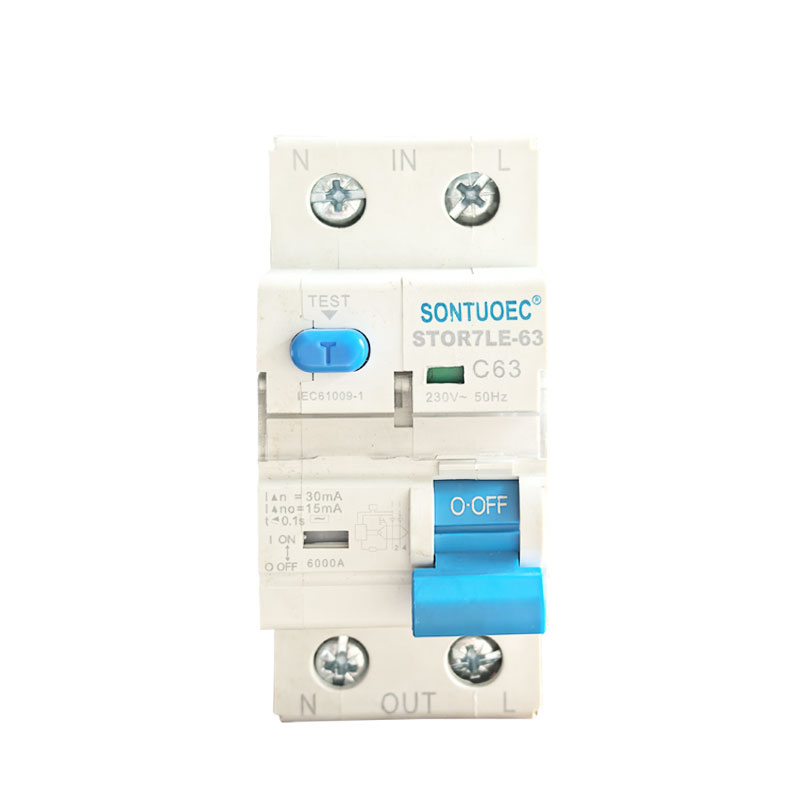

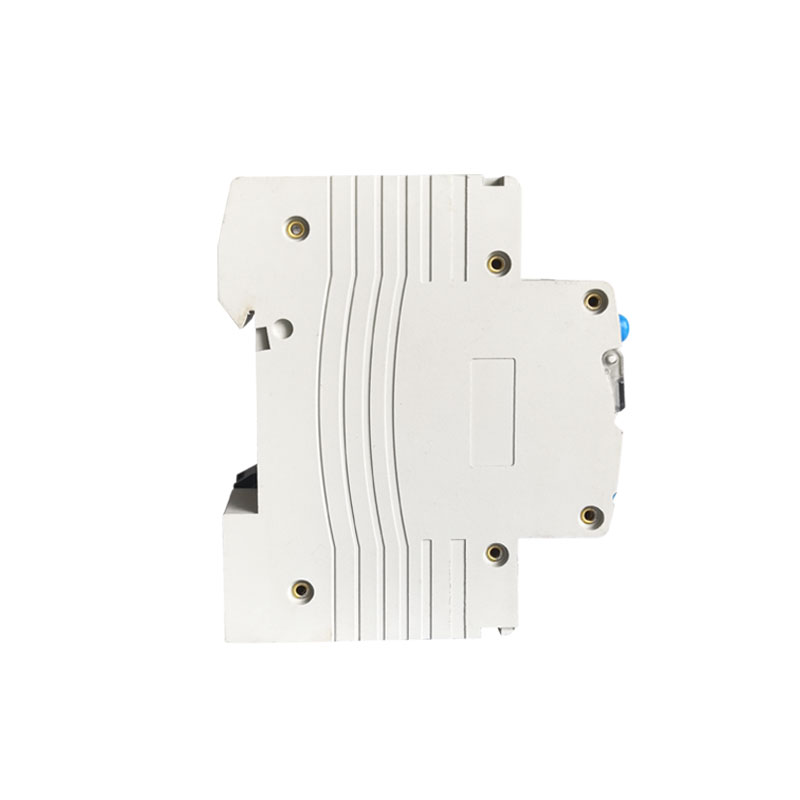

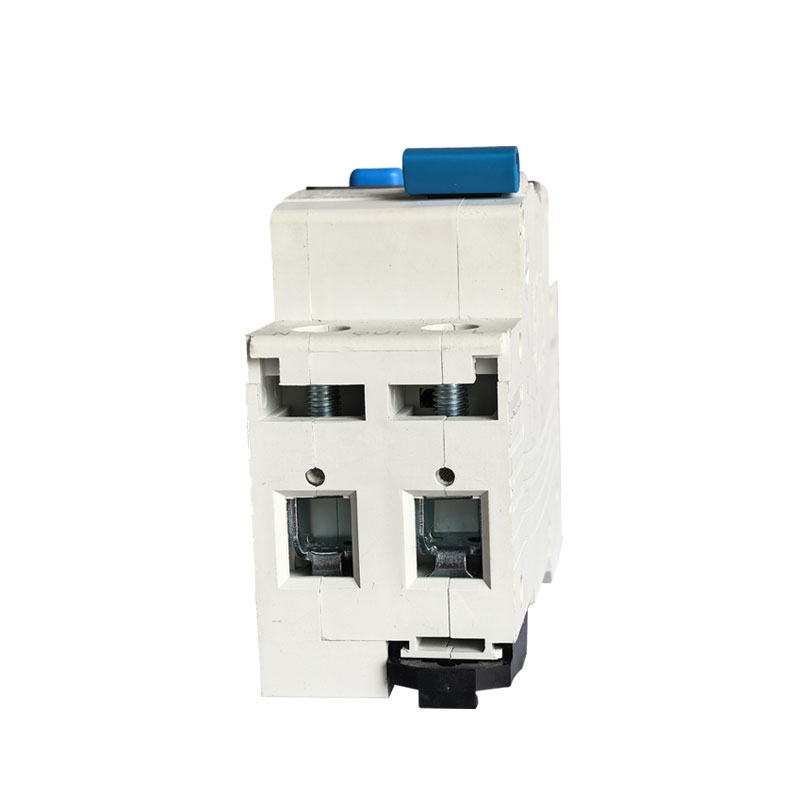

Sontuoec Stro7le-63 Малък прекъсвач за защита от течове RCBO

SONTUOEC е един от китайските доставчици/производители, специализирани в производството на различни малки електрически уреди. STRO7LE-63 RCBO се използва в еднофазна електрическа верига на AC 50/60Hz, номинално напрежение 240V и неговата самозащита до максимален ток на късо съединение 40A. Може да защити гражданската електронна верига от претоварване и късо съединение. Този продукт има предимствата на малък обем, висок капацитет на прекъсване и проводник под напрежение се прекъсва едновременно, като също така предпазва човека от токов удар, когато проводникът под напрежение е свързан отсреща. И отговаря на стандарта IEC 61009-1.

Модел:STRO7LE-63

Изпратете запитване

Описание на продукта

Спецификации:

Сандард			IEC/EN 61009-1
Електрически	Тип (форма на вълната на засеченото утечка на земя)		Електронен тип
функции	Номинален ток In	A	И, и
	поляци	P	1P+N
	Номинално напрежение	V	AC 230
	Номинален ток:		6,10,16,20,25,32,40А
	Номинална чувствителност I△n	A	0,01,0,03,0,1,0,3,0,5
	Изолационно напрежение Ui	V	250
	Номинално остатъчно производство и	A	500
	капацитет на прекъсване I△m	A	500
	Ток на късо съединение I△c	A	45 006 000
	Номинална честота	Hz	50/60
	Степен на замърсяване		2
Механични	Електрически живот	t	4000
функции	Механичен живот	t	10000
	Степен на защита		IP20
	Температура на околната среда	ºC	-25~+40
	(със средна дневна температура ≤35ºC)	ºC	-25~+40
	Температура на съхранение	ºC	-25~+70

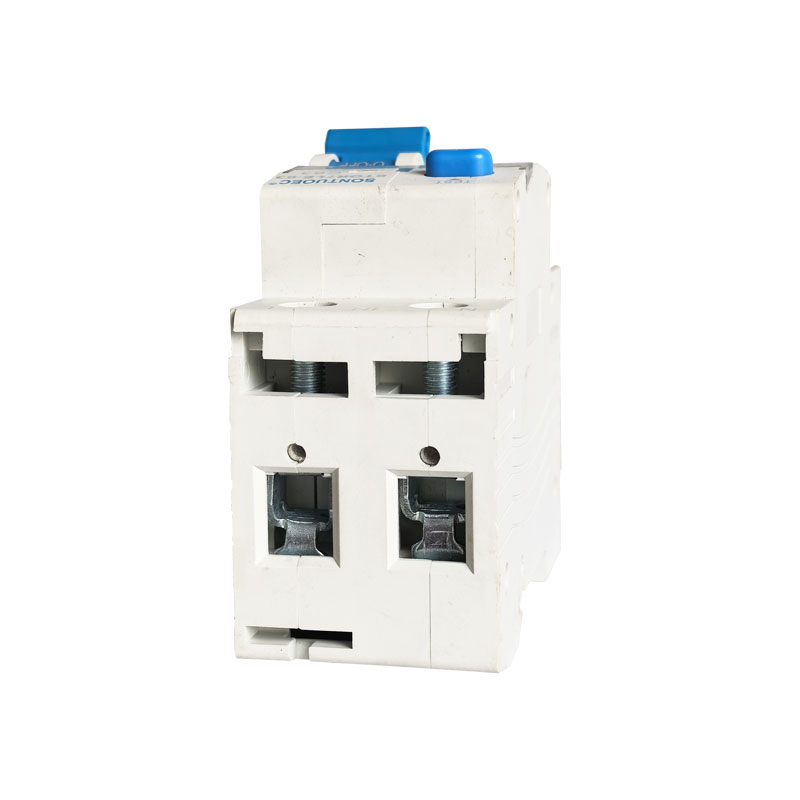

Монтаж	Тип свързване на терминала		Кабелна/U-образна шина/щифтова шина
	Размер на клемата отгоре/отдолу за кабел	мм2	25
	Размер на клемата отгоре/отдолу за кабел	AWG	18 май
	Размер на клемата отгоре/отдолу за шина	мм2	25
	Размер на клемата отгоре/отдолу за шина	AWG	18 март
	Монтаж		На DIN шина EN 60715(35mm) с помощта на бърз клипс
	Връзка		Отгоре и отдолу

Основни функции на STRO7LE-63 RCBO

Защита от претоварване: Когато токът във веригата надвиши номиналната стойност на STRO7LE-63 RCBO, той автоматично ще прекъсне веригата в рамките на определен период от време, за да предотврати прегряване на веригата и оборудването, като по този начин се избягват пожар и щети.

Защита от късо съединение: Когато възникне късо съединение във верига, STRO7LE-63 RCBO бързо ще прекъсне веригата, за да предотврати тока на късо съединение да причини сериозна повреда на веригата и оборудването.

Защита от утечки: STRO7LE-63 RCBO е способен да открива остатъчен ток (т.е. ток на утечка) във верига. Когато остатъчният ток превиши зададения праг, STRO7LE-63 RCBO ще прекъсне веригата за много кратък период от време, за да предотврати инциденти с токов удар и електрически пожари.

Принцип на работа на RCBO STRO7LE-63

STRO7-40 RCBO съдържа вътрешен термомагнитен детектор за задействане (за защита от претоварване и късо съединение) и детектор за остатъчен ток (за защита от утечка). Когато токът или остатъчният ток във веригата е необичаен, съответният ударник задейства изключващия механизъм на STRO7-40 RCBO, което го кара бързо да прекъсва веригата.

1.Термомагнитен трипер: Той използва топлината и магнитното поле, генерирани, когато токът преминава през проводника, за да задейства изключване. Когато токът е твърде висок, проводникът се нагрява и генерира магнитно поле, карайки биметала вътре в термомагнитния ударник да се огъне или магнитът да привлече желязното ядро, като по този начин задейства механизма за задействане.

2. Детектор за остатъчен ток: Той използва токов трансформатор с нулева последователност за откриване на остатъчния ток във веригата. Когато остатъчният ток превиши зададения праг, детекторът за остатъчен ток ще изпрати сигнал към изключващия механизъм за прекъсване на веригата.

Характеристики на STRO7LE-63 RCBO

Многофункционална интеграция: STRO7LE-63 RCBO интегрира функции за защита от претоварване, късо съединение и течове, опростявайки проектирането и инсталирането на електрически системи.

Висока чувствителност: RCBOs STRO7LE-63 могат бързо да открият и изключат необичайни и остатъчни токове във веригата, осигурявайки надеждна защита.

Лесен за инсталиране и поддръжка: STRO7LE-63 RCBO обикновено са модулни за лесен монтаж и поддръжка.

Висока безопасност: STRO7-40 RCBOs са стриктно тествани и сертифицирани за висока безопасност и надеждност, за да се гарантира безопасната работа на електрическите системи.

Сценарии за приложение на STRO7LE-63 RCBO

STRO7LE-63 RCBO се използват широко в електрически системи в жилищния, търговския и промишления сектор, особено тези, които изискват едновременно защита от претоварване, късо съединение и защита от утечки на земя. Те обикновено се инсталират в разпределителни кутии, разпределителни табла или контролни шкафове, за да предпазят вериги и оборудване от повреда, причинена от необичаен ток и напрежение, и да предотвратят токов удар.
