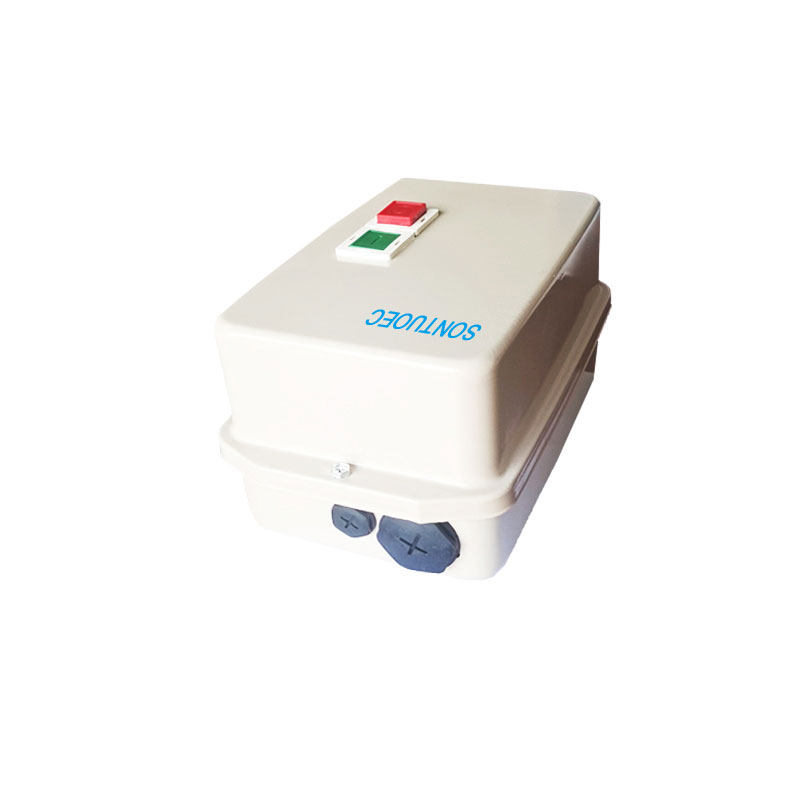

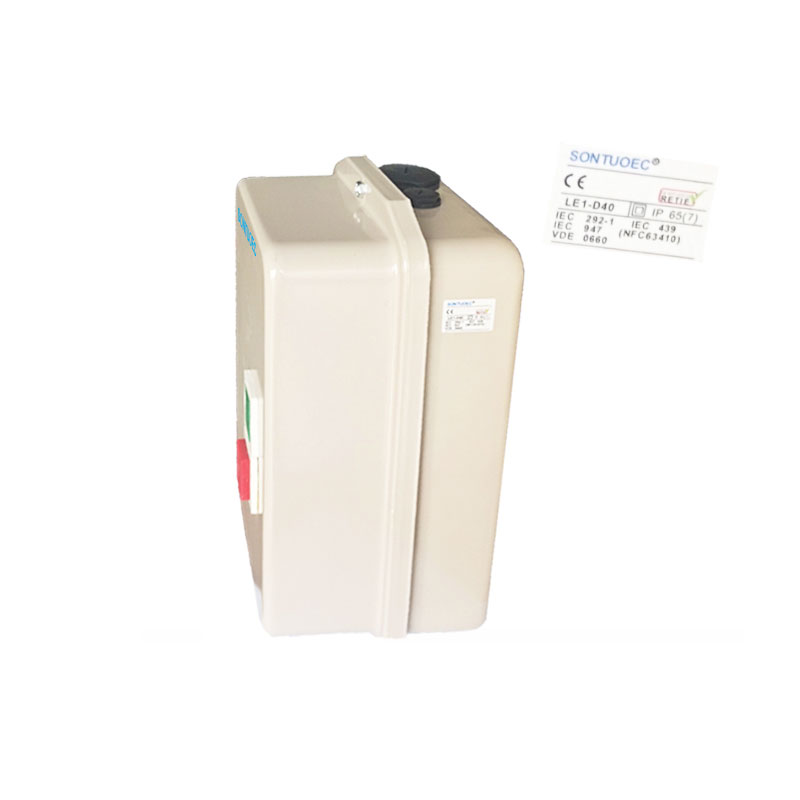

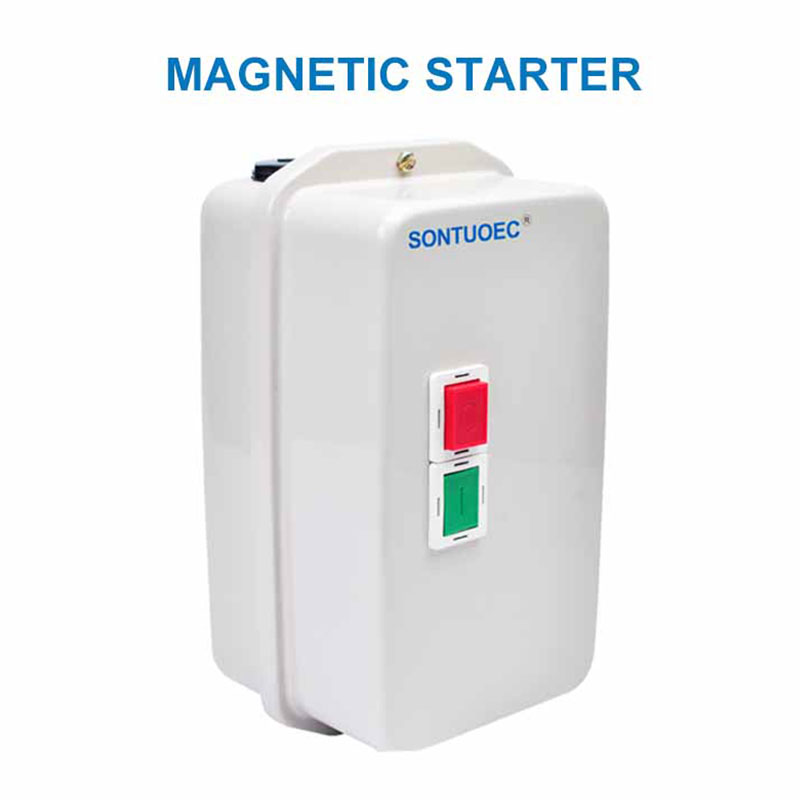

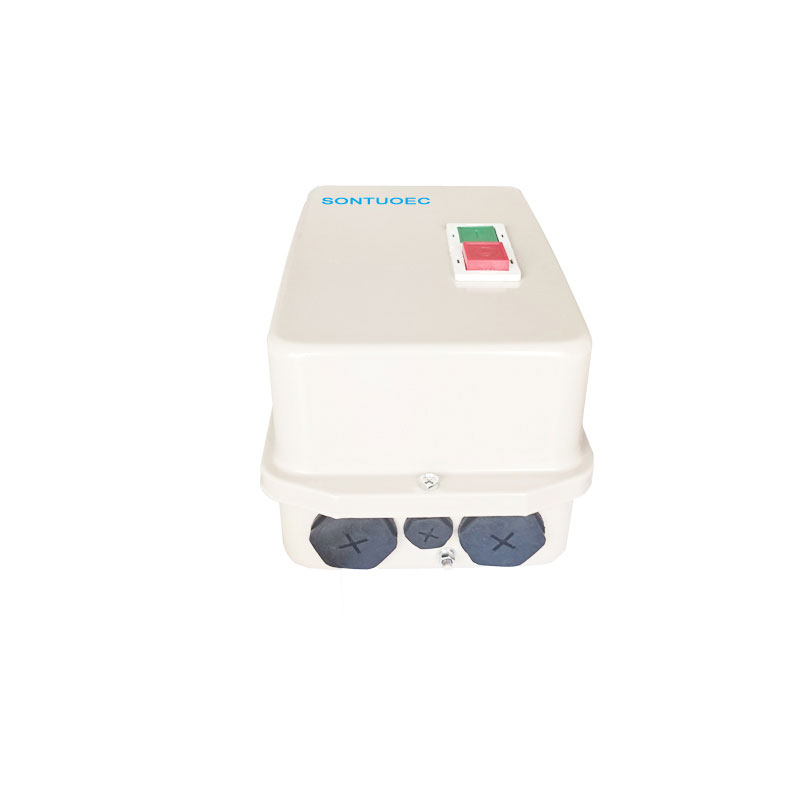

SLE1-D серия магнитен стартер

SLE1-D Series Magnetic Starter е устройство за електрическо управление, което управлява стартирането и спирането на електрически двигател чрез електромагнитна сила. Обикновено съдържа електромагнитна намотка, която, когато се зареди, произвежда магнитно поле, което привлича движението на желязо ядро, което задвижва затварянето или счупването на контакти, за да се постигне контрол върху двигателя.

Модел:SLE1-D

Изпратете запитване

Описание на продукта

Спецификации

Режим на продукта № и специфичен път	SLE1-09 и 12	Двойно в SULED, защитен TOLP429 (3) или, F659 (4)
Заграждение	SLE1-18 и 25	Двойно в SULED, защитен TOLP427 (3) или, F5577 (4)
	SLE1-32 и 95	Matal, LP65 до 559
Контрол (2 бутона за натискане на капак на заграждението)	SLE1-32 и 95	1 зелен бутон за стартиране „1“, 1Red Stop/Teset Louttion „O“
Връзки	SLE1-32 и 95	Electricol Power and Control рециркуиране на връзки

Основни технически параметри:

Тип		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) пресечена мощност (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) пресечена мощност (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Ток на пренасочване (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Ток на пренасочване (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Ток на отопление с преразглеждане (A)			25	32	40	50	60	80		125
Открит интензивен Volage (V) 660
Спомагателен контакт AC-15	Контакт	стандарт	1No				1NO+1NC
	Ток на пренасочване (а)	220V	1.6
	Ток на пренасочване (а)	380V	0.95
Suitabie Thermal Relays		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Оценка на заграждението		LP65

Принцип на експлоатация

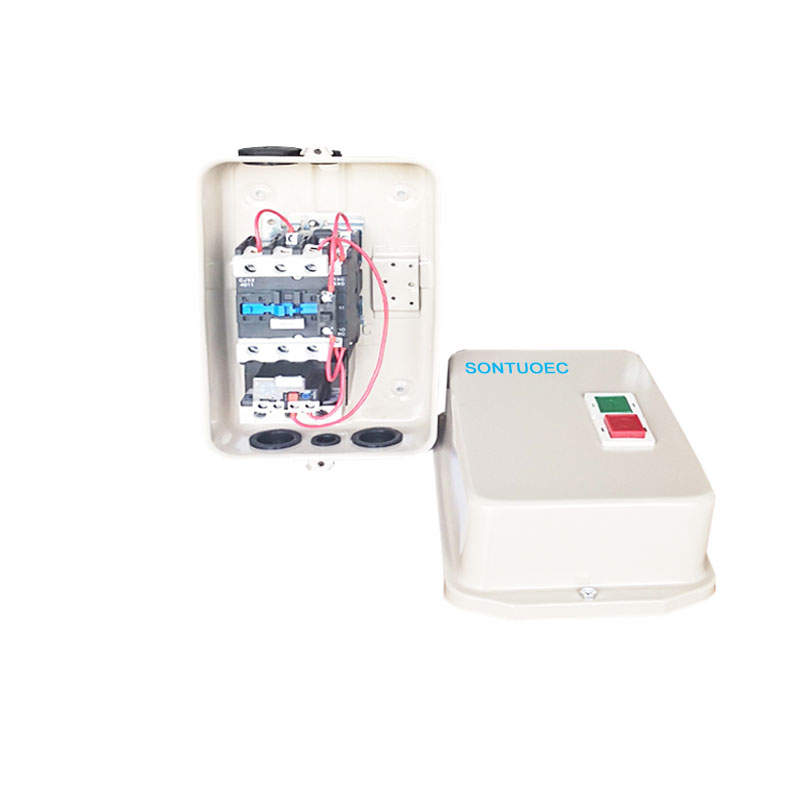

Принципът на работното място на магнитния стартер SLE1-D се основава на взаимодействието на електромагнитната индукция и електромагнитната сила. Когато контролното захранване се захранва, електромагнитната намотка генерира магнитно поле, което привлича желязното ядро да се движи и затваря контактите, а двигателят се захранва с мощност и започва да работи. Когато контролното захранване се дезактивира, магнитното поле изчезва, желязното ядро се нулира под действието на пружината, контактите се счупят и двигателят спира да работи.

Видове и функции

Има различни видове SLE1-D магнитни предястия, като директни онлайн (DOL) SLE1-D магнитни стартери, Star-Delta (Star-Delta) стартери, автотрансформиращи стартери и т.н. Различните видове SLE1-D магнитни стартери имат различни характеристики и обхват на приложение.

1.Директ он-лайн (DOL) SLE1-D магнитен стартер:

Проста структура, ниска цена.

Подходящ за стартиране и спиране на контрола на малки мощност.

2. Star-Delta (Star-Delta) стартер:

Променяйки окабеляването на двигателя, той осъзнава целта на намаляване на напрежението и тока по време на стартиране.

Подходящ за начално управление на двигателя със средна мощност.

3. Автотрансформатор стартер:

Използва автотрансформатор, за да намали напрежението и тока при стартиране на двигател.

Приложимо за началния контрол на двигателите с висока мощност.

SLE1-D Series Magnetic Starter

Сценарии на кандидатстване

SLE1-D Магнитните стартери се използват широко в различни индустриални и търговски приложения като производство, строителство, селско стопанство и транспорт. Те се използват за контрол на различни видове двигатели като трифазни асинхронни двигатели, постояннотокови двигатели и др. За автоматизирано производство и дистанционно управление на оборудването.
