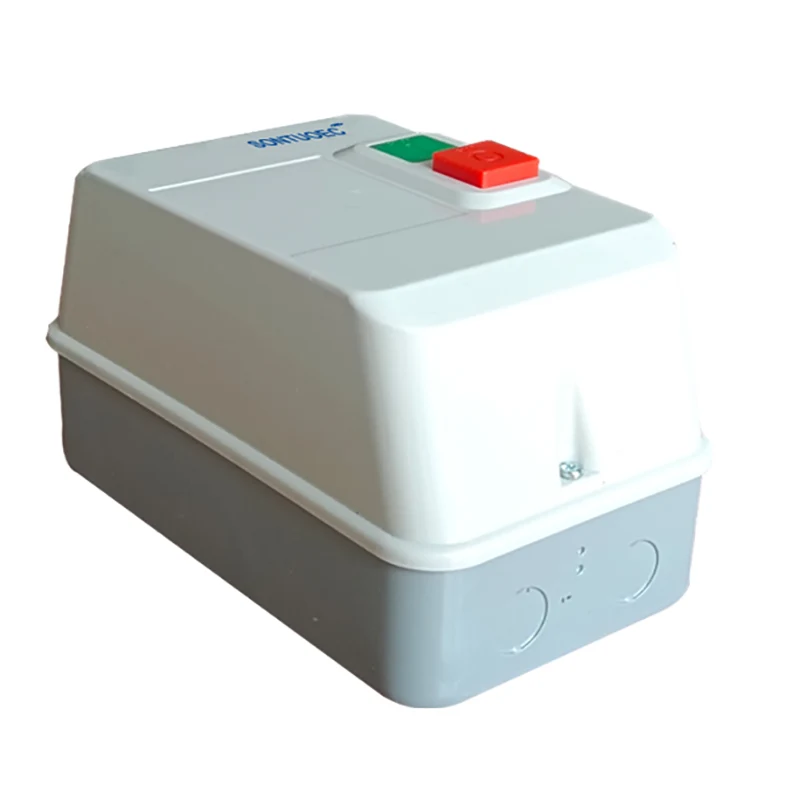

Магнитен стартер (DOL)

Магнитен стартер (DOL) Моторът, т.е. магнитен превключвател се използва за контрол на стартирането и спирането на двигателя (или двигателите). Магнитните превключватели играят ключова роля тук, като контролират изключването на веригата според промените във външното магнитно поле, като по този начин реализират контрола на двигателя.

Изпратете запитване

Описание на продукта

Спецификации

Режим на продукта № и специфичен път	SLE1-09 и 12	Двойно в SULED, защитен TOLP429 (3) или, F659 (4)
Заграждение	SLE1-18 и 25	Двойно в SULED, защитен TOLP427 (3) или, F5577 (4)
	SLE1-32 и 95	Matal, LP65 до 559
Контрол (2 бутона за натискане на капак на заграждението)	SLE1-32 и 95	1 зелен бутон за стартиране „1“, 1Red Stop/Teset Louttion „O“
Връзки	SLE1-32 и 95	Electricol Power and Control рециркуиране на връзки

Основни технически параметри:

Тип		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) пресечена мощност (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) пресечена мощност (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Ток на пренасочване (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Ток на пренасочване (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Ток на отопление с преразглеждане (A)			25	32	40	50	60	80		125
Открит интензивен Volage (V) 660
Спомагателен контакт AC-15	Контакт	стандарт	1No				1NO+1NC
	Ток на пренасочване (а)	220V	1.6
	Ток на пренасочване (а)	380V	0.95
Suitabie Thermal Relays		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Оценка на заграждението		LP65

Принцип на експлоатация

Принципът на експлоатация на мотор на стартера с магнитен превключвател се основава главно на влиянието на магнитно поле и принципа на работа на постоянен ток. Когато външно магнитно поле се доближи до магнитен превключвател, той задейства магнитен сензорен елемент (например тръстика) вътре в превключвателя, което го кара да затваря или прекъсва контакти, като по този начин контролира отвора и затварянето на веригата. След като веригата се затвори, токът преминава през двигателя, което го кара да започне да се върти. DC Motors, от друга страна, работят върху принципа, че енергизираният проводник се движи в магнитно поле чрез действието на електромагнитна сила.

Основни компоненти

Магнитен превключвател: Обикновено се състои от магнитен сензор и задействащо устройство, използвано за откриване на външни магнитни полета и контрол на включването/изключването на веригата.

Електрически двигател: Устройство, което преобразува електрическата енергия в механична енергия и задвижва различни устройства чрез въртене.

Контролна верига: Използва се за получаване на външни сигнали и контрол на работното състояние на магнитния превключвател и двигател според сигналите.
