Прекъсвач на електрическа верига

Електрическият прекъсвач е превключващо устройство, което може да носи и счупи ток при нормални или ненормални условия на веригата. Основната му функция е да предпази веригата от повреди, причинени от претоварвания, късо съединение и други ненормални условия, за да се гарантира безопасната и стабилна работа на захранващата система. Когато във веригата възникнат претоварване, късо съединение и други неизправности, прекъсвачът на електрическата верига може бързо да отреже тока, да предотврати разширяването на повредата и да защити оборудването и личната безопасност.

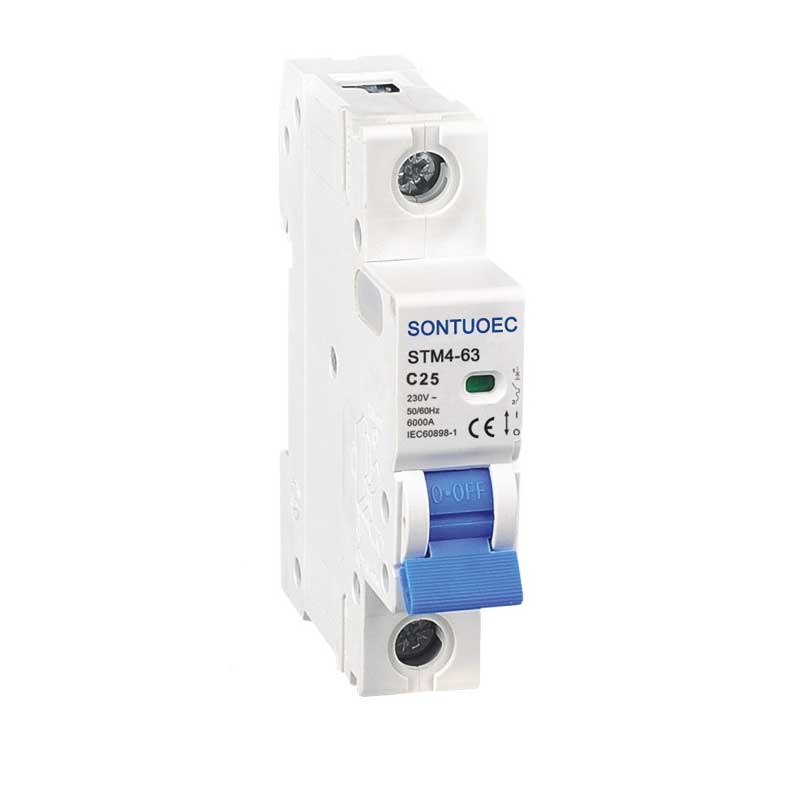

Модел:STM4-63

Изпратете запитване

Описание на продукта

Модел	STM4-63
Стандарт	IEC60898-1

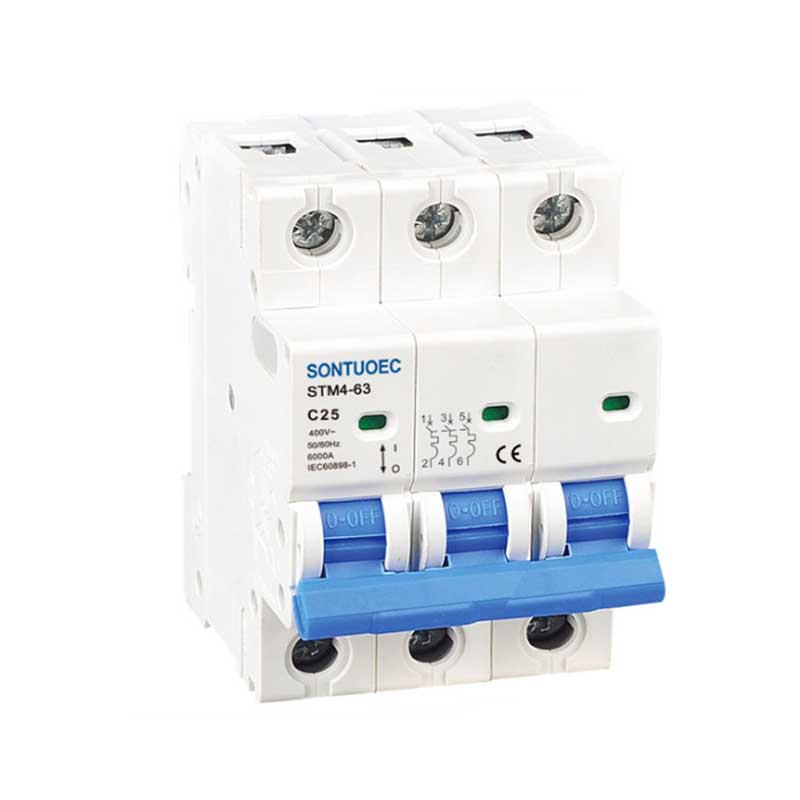

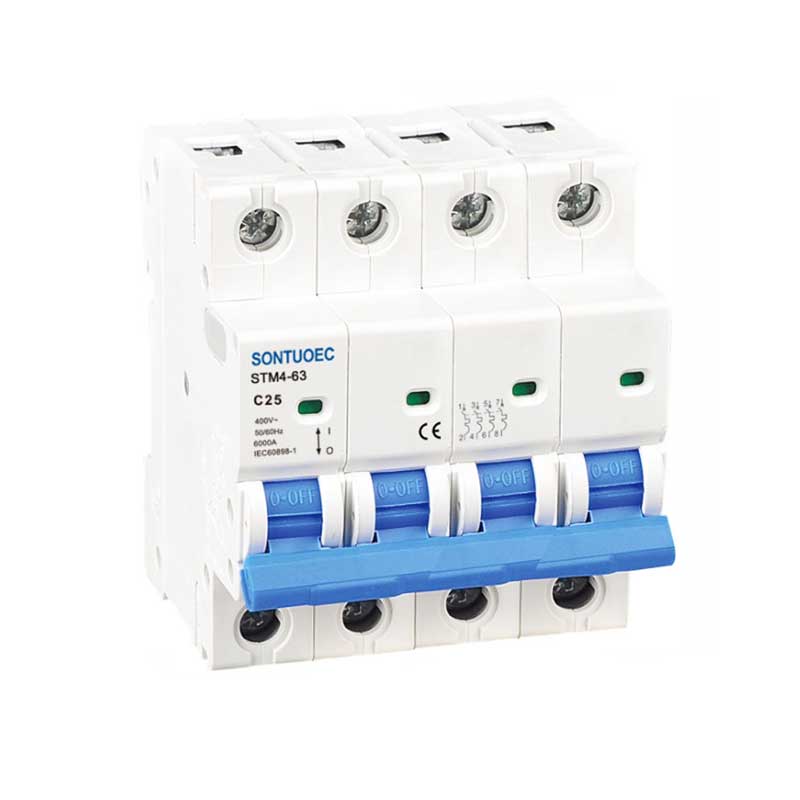

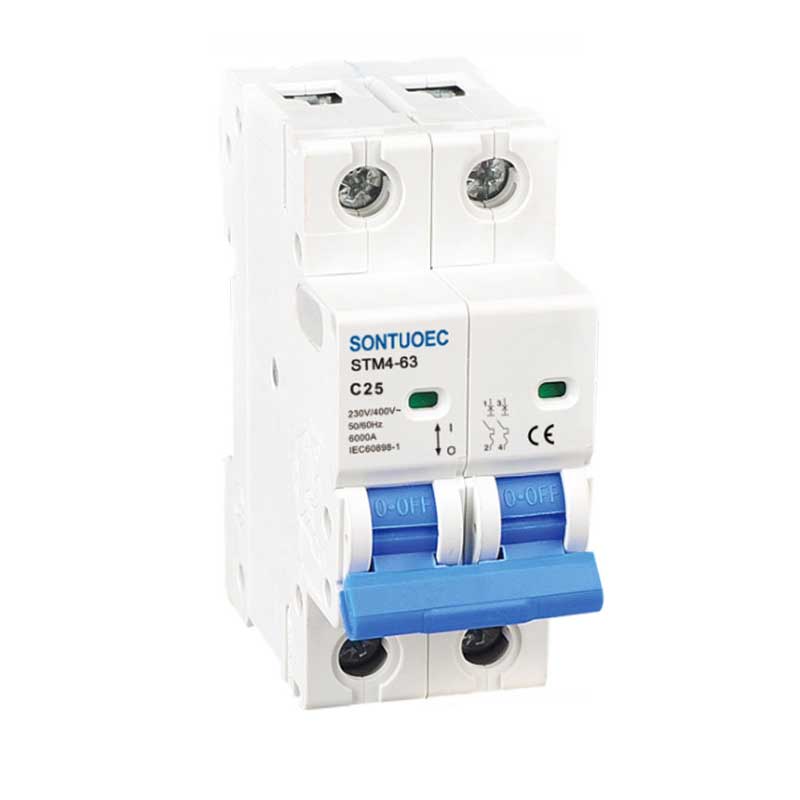

Полюс	1p, 2p, 3p, 4p
Капацитет на късо съединение	3KA, 4.5KA, 6KA
Оценена Ток (in)	1,2,4,610,16,20,25,32,40,50,63a
Оценена Напрежение (ООН)	AC230 (240)/400 (415) v
Оценена Честота	50/60Hz
Крива за изключване	B, C, d
Магнитно версии	Б Крива: между 3 инча и 5 инча
	C крива: между 5 инча и 10 инча
	D крива: между 10 и 14 инча
Електромеханични издръжливост	над 6000 цикъла

Принцип на експлоатация

Принципът на работа на прекъсвачите на електрическите вериги се основава на принципите на електромагнитната индукция и механичното предаване. Когато токът във веригата надвишава номиналната стойност, топлинният елемент вътре в прекъсвача ще се загрее и ще доведе до деформация на биметала, или електромагнитът ще доведе до достатъчно засмукване, за да направи закона за прекъсване на механизма, като по този начин ще отреже веригата. В допълнение, прекъсвачът има и устройство за гасене на дъга, което може ефективно да гаси дъгата, генерирана при счупване на тока и да предотврати вреди на оборудването и персонала на дъгата.

Основни компоненти

Електрическият прекъсвач обикновено се състои от система за контакт, система за гасене на дъга, работен механизъм, нападател, черупка и т.н. Системата за контакт се използва за свързване и изключване на прекъсвача на веригата; Системата за гасене на дъга се използва за гасене на дъгата, генерирана при прекъсване на тока; Механизмът на работа се използва за реализиране на ръчната или автоматична работа на прекъсвача; Триперът е частта, която задейства действието на прекъсвача на веригата според ситуацията с повреда във веригата; Черупката се използва за защита на вътрешната структура на прекъсвача на веригата и предотвратяване на външни смущения.
