Електрическият прекъсвач на веригата на калъф е вид електрическо оборудване със защитни функции като претоварване, късо съединение и под напрежение. Неговият принцип на работа е, че при нормални работни условия прекъсвачът е в затворено състояние, когато претоварването на веригата, късо съединение или под напрежение и други неизправности, прекъсвачът автоматично ще изключи веригата, за да защити веригата и безопасността на оборудването.
Модел | STM1-125 | STM1-250 | STM1-400 | STM1-630 | STM1-800 | STM1-1250 | |||||||||||||
Номинална Кортирук Кюърт | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
Номинален Curert HN (A) | 16,20,25,32,40.50 | 100,125,140,160, | 250,315,350,400 | 400 500 630 | 630 700 800 | 80,010,001,250 | |||||||||||||
63,80,100,125 | 180,200,225.25 | ||||||||||||||||||
Номинално опериране на гласуване UE (V) DC | 500,550,7 | 501 000 | |||||||||||||||||
Номинална ISAUTION VOTAGE UKV) | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | |||||||||||||
UIP (KV) | |||||||||||||||||||
Тест Votage One Miute (V) | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | |||||||||||||
Разбиване на капацитет (KA) | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | |
до (1CS = 75%) | 250V | 25 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 50 | 65 | 50 | 65 | 80 | 50 | 65 | 80 |
500V | 25 | 25 | 50 | 35 | 35 | 65 | 35 | 35 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
750V | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
1000V | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
Мехаричен той | Пъти | 7000 | 7000 | 4000 | 4000 | 2500 | 2000 | ||||||||||||
Електрически живот | Пъти | 2000 | 2000 | 1000 | 1000 | 800 | 600 | ||||||||||||
Време за разбиване (MS) | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
Място на инсталиране | Всяко място | ||||||||||||||||||
Капацитет на болтора | Да | ||||||||||||||||||
Стандарт | IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2 | ||||||||||||||||||
Температура (С) | 25 ℃ -50 ℃ | ||||||||||||||||||
Защита | B20 | ||||||||||||||||||
Аксесоар | От/SD/MX | ||||||||||||||||||
Разстояние на избухване (mm) | 250 |

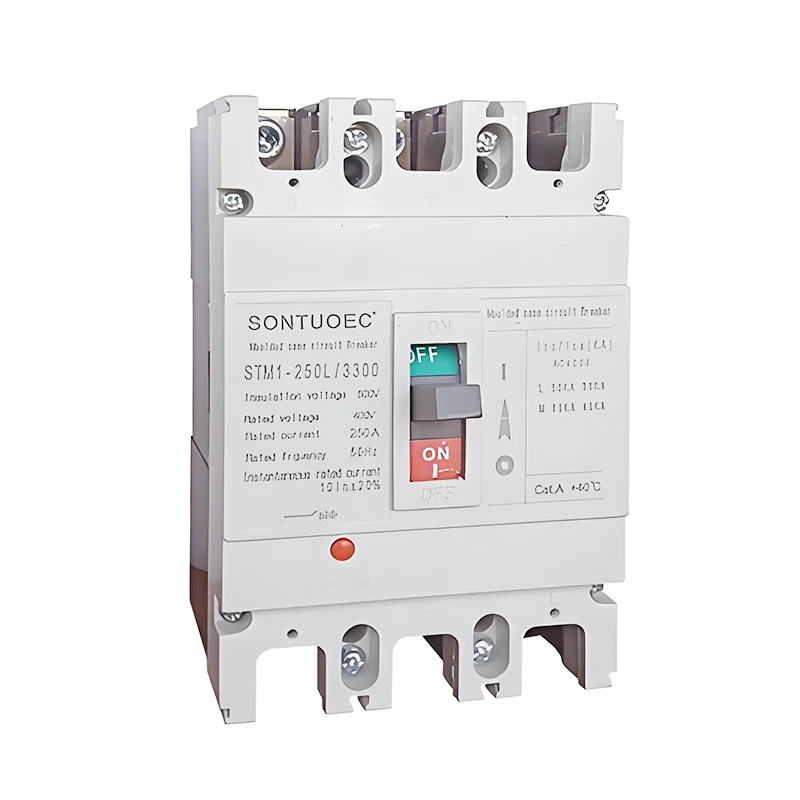

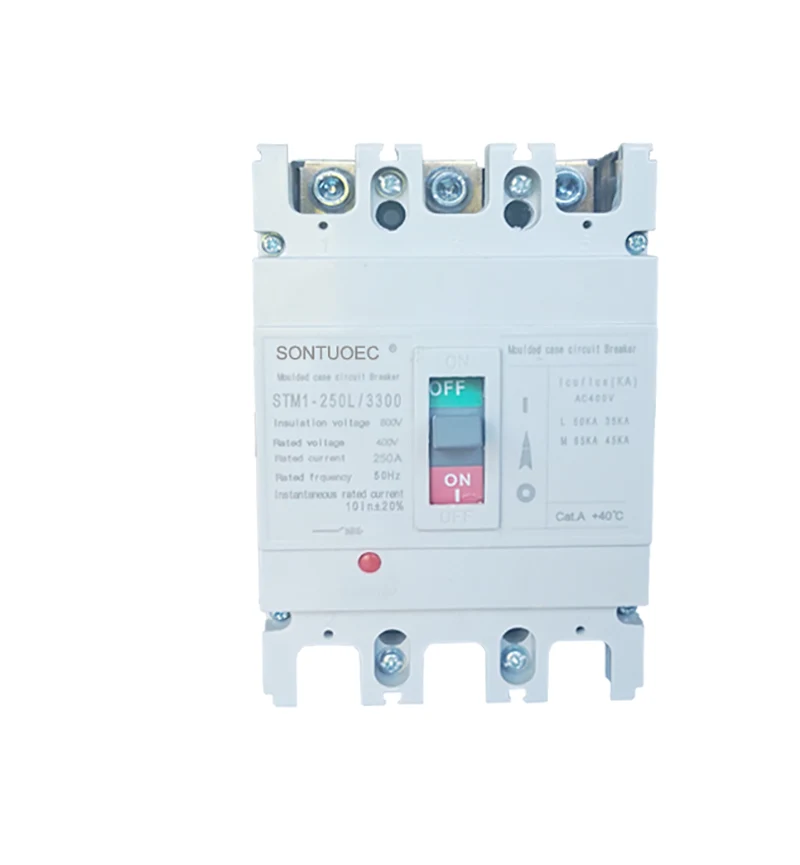

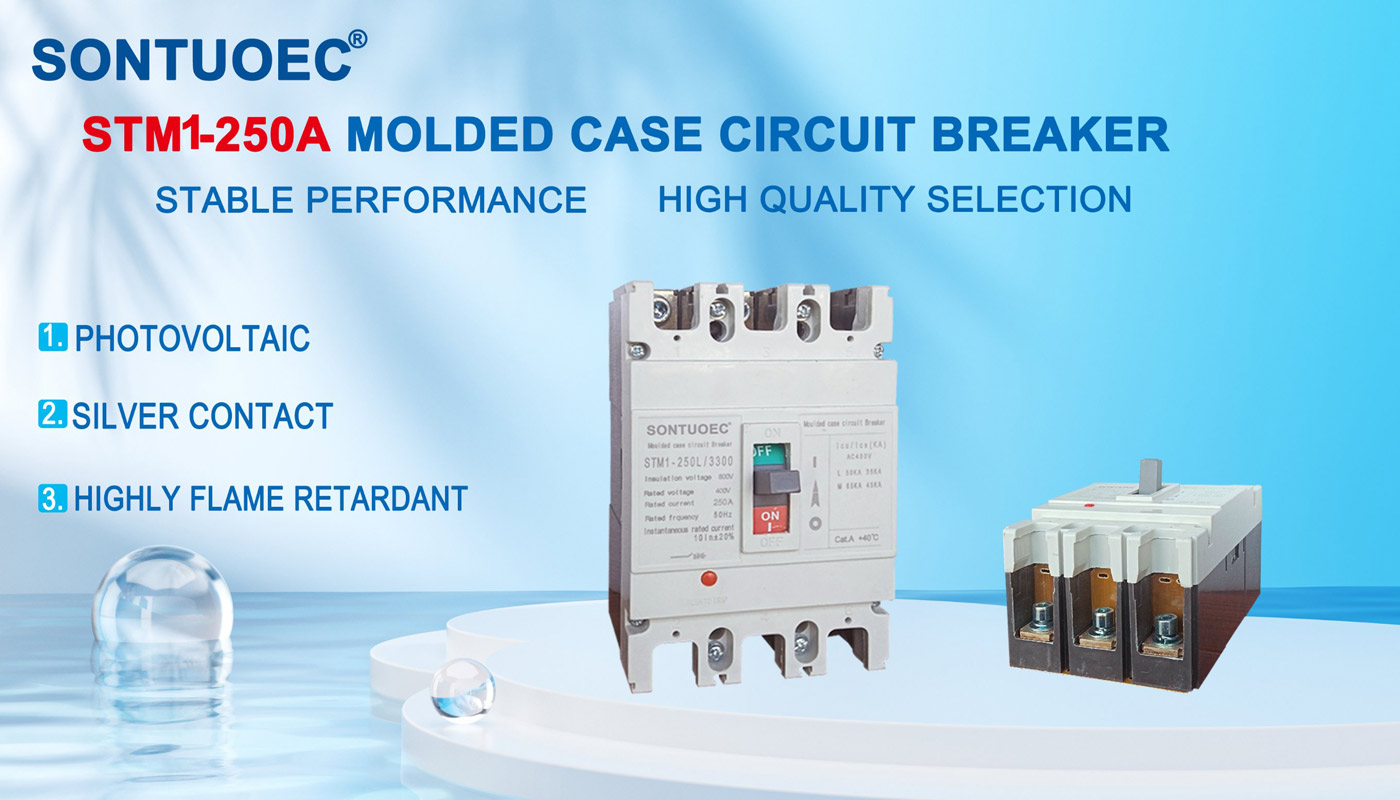

Модел Не. | STM1-250L/3300 |
Дъга-изпъкваща среда | Въздух |
Стандарт: | IEC 60947-2 |
Структура | MCCB |
Тип | Moulede Case Circuit Прекъсвач |
Сертифициране | CE |
Одобрения | CE, ISO9001 |
Срок на доставка | Вътре 20 дни |
Спецификация | 63A-630A |
Произход | Венжоу Zhejiang |
Производствен капацитет | 2000pieces/седмица |
Скорост | Нормален тип Прекъсвач на веригата |
Инсталация | Фиксиран |
Номер на полюсите | 3p 4p |
Функция | Конвенционални
Прекъсвач на веригата, Защита на повреда на прекъсвача, Защита от свръхток |
Цена | Фабрика Цена |
Време за гаранция | 12 месеца |
Транспортен пакет | Вътрешен Кутия/картонена опаковка |
Търговска марка | Esoueec, wzscec, esutune, imdec |
HS код | 8536200000 |
СТРУКТУРА: Електрическият прекъсвач на веригата за калъф обикновено се състои от система за контакт, система за гасене на дъга, механизъм за работа, нападател и черупка и други части.
Той има висок капацитет на счупване и добра динамична термична стабилност.
Черупката е направена от пламък-ретардиращ, устойчив на дъга изолационен материал, с високи показатели за безопасност.
Оперативният механизъм е гъвкав и надежден, което е удобно за потребителите да работят ръчно или електрически.
Различването има различни функции за защита и може да извърши съответни действия според различни неизправности на веригата.
Функция: Електрическият прекъсвач на калъфа има различни функции за защита като защита на претоварването, защита на късо съединение, под защита на напрежението и защита на течовете. Сред тях защитата на претоварването означава, че когато веригата е претоварена, прекъсвачът може автоматично да изключи веригата, за да предотврати повредата на оборудването поради прегряване; Защитата на късо съединение означава, че когато се появи късо съединение във веригата, прекъсвачът може бързо да отреже тока на повреда, за да предотврати пожар и други предпазни злополуки; Защитата на подпредването означава, че когато напрежението на захранването е по -ниско от номиналната стойност, прекъсвачът може автоматично да изключи веригата, за да предпази оборудването от повреда; А защитата на течовете означава, че когато се появи изтичане във веригата, прекъсвачът може навреме да отреже захранването, за да защити личната безопасност. Защита на изтичане означава, че прекъсвачът може да отреже захранването във времето, когато във веригата има изтичане, за да защити личната безопасност.
Използване: Електрическите прекъсвачи на веригите за калъфи се използват широко в електрическите системи в жилищни, търговски, промишлени и транспортни полета. В жилищното поле се използва за защита на безопасността на домашните вериги и електрическото оборудване; В търговската област се използва за защита на електрическите системи на големи сгради и търговски помещения; В индустриалното поле се използва за контрол и защита на безопасната работа на фабричното оборудване и машини; В транспортното поле се използва за защита на стабилната работа на светофарите, железопътните сигнали и друго оборудване.
