DC MCB миниатюрен прекъсвач на веригата

Миниатюрният прекъсвач на DC MCB е електрически превключвател, специално проектиран за автоматична работа в постояннотокови вериги. Основната му функция е да защити автоматичните устройства от претоварвания, късо съединение и други опасности за повреди и да гарантира безопасността на цялата система за захранване. Когато токът, преминаващ през веригата, надвишава оценката на DC MCB или когато токът на изтичане се открие във веригата, DC MCB автоматично ще изключи веригата, като по този начин ще предотврати повредата на веригата поради претоварване, късо съединение или изтичане.

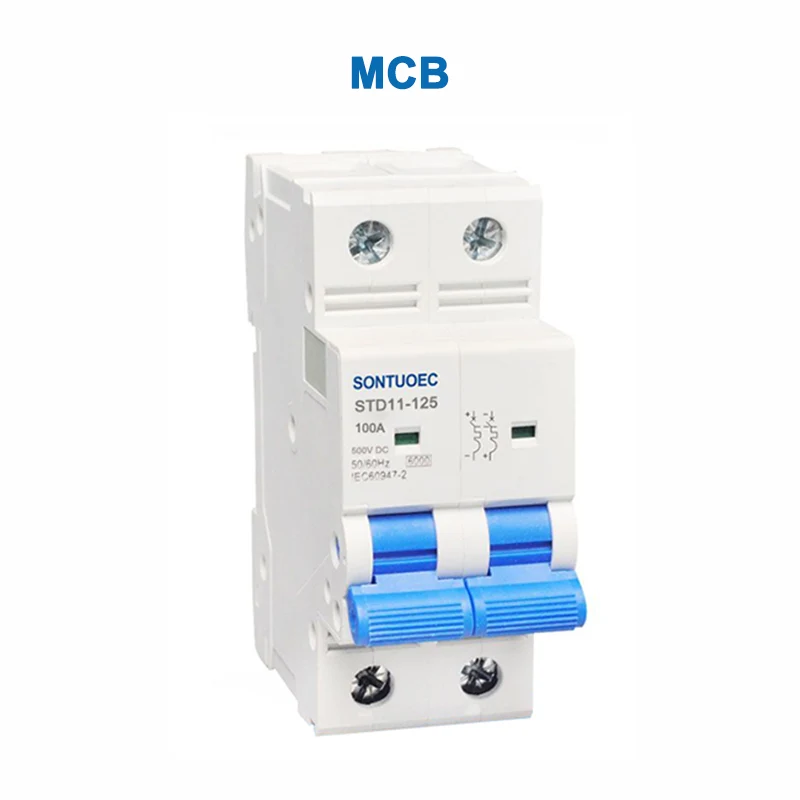

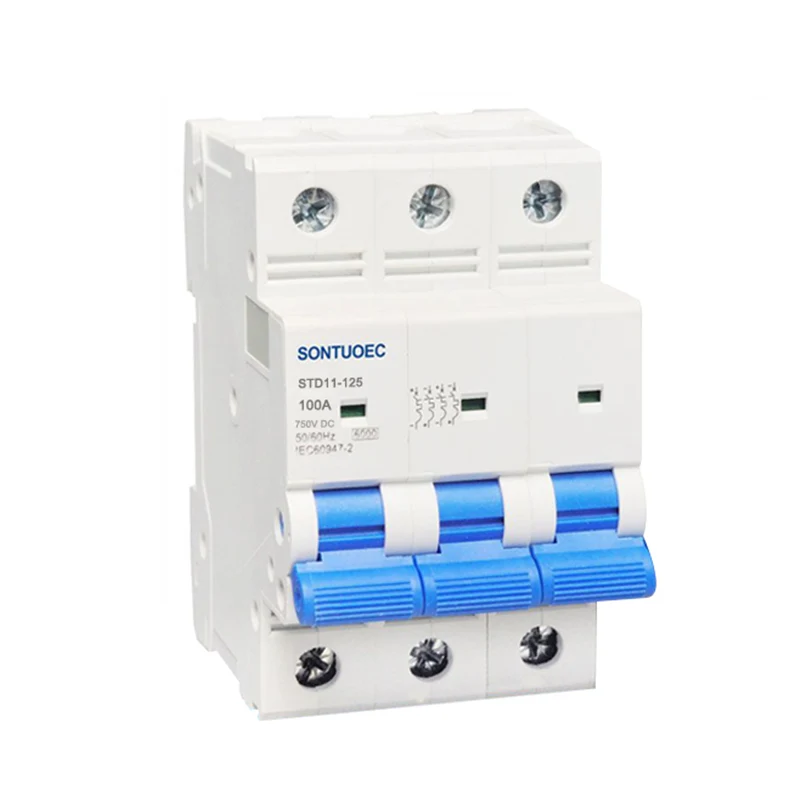

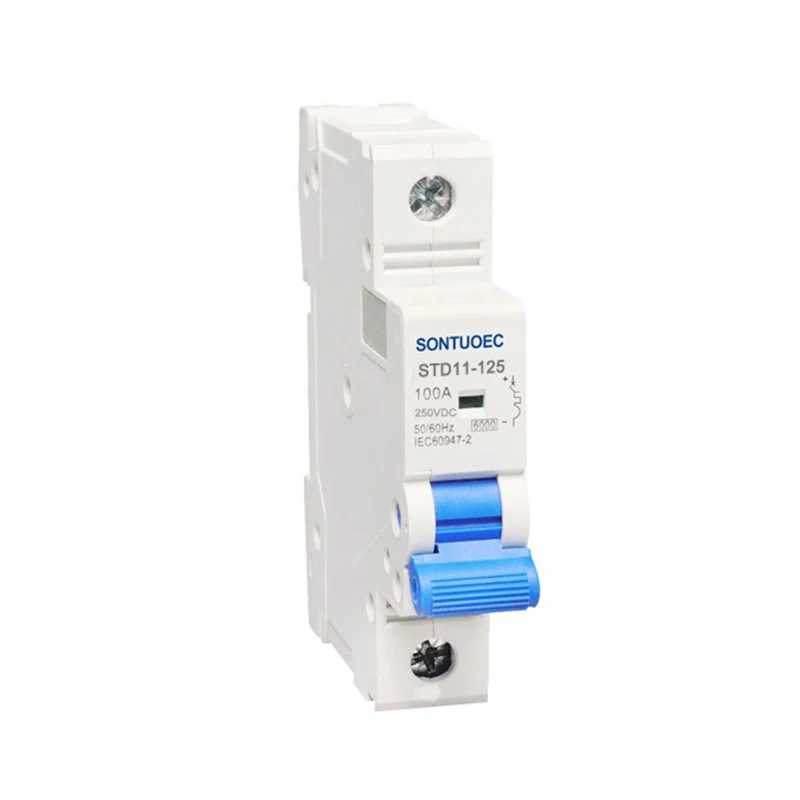

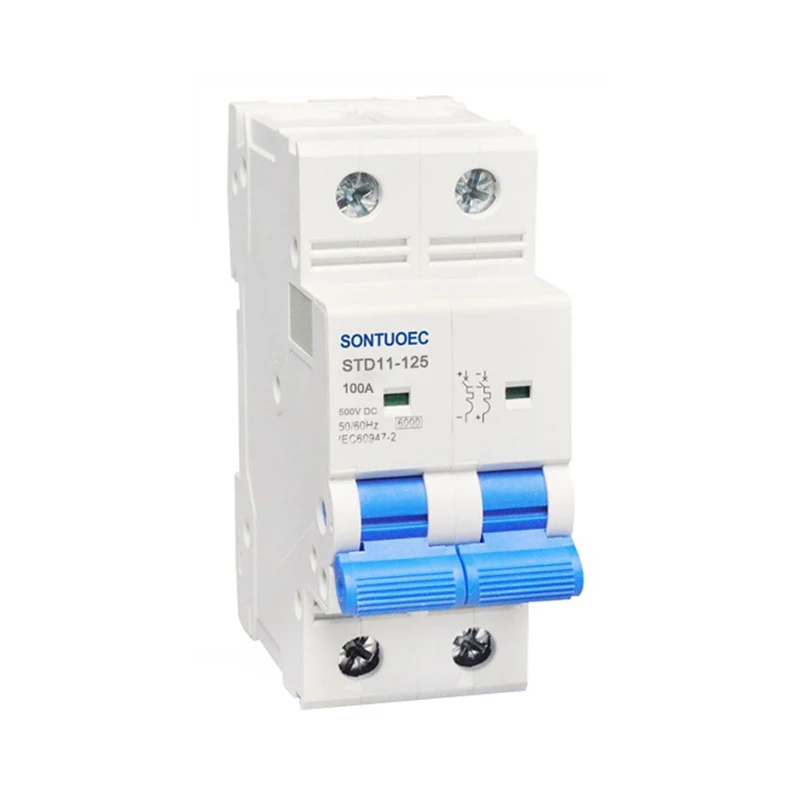

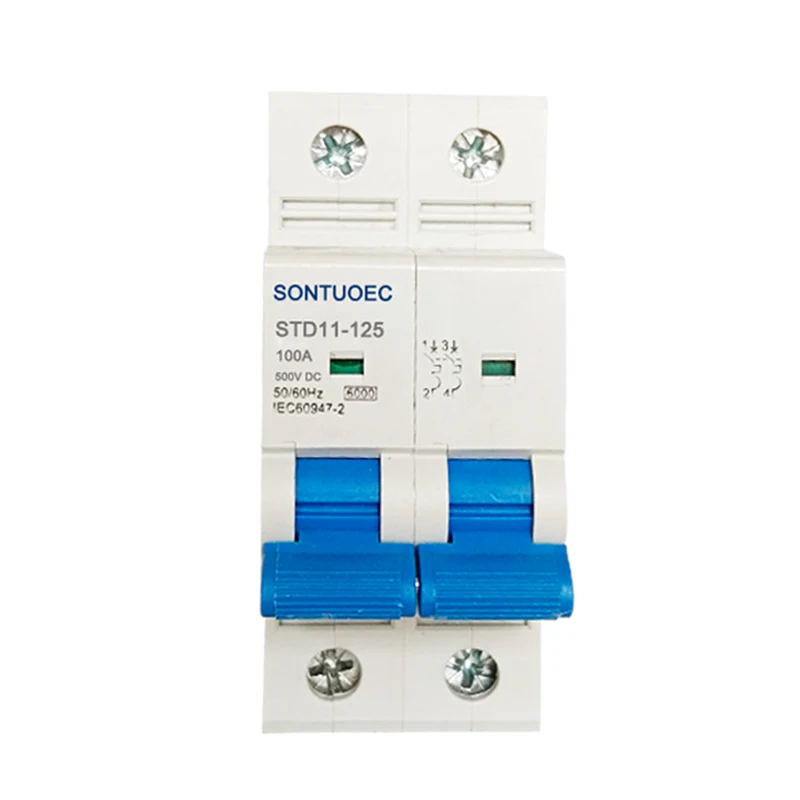

Модел:STD11-125

Изпратете запитване

Описание на продукта

Модел	STD11-125
Стандарт	IEC60898-1
Полюс	1p, 2p, 3p, 4p
Крива за изключване	B, C, d
Оценен капацитет за късо съединение (ICN)	3KA,4.5KA,6KA
Номинален ток (IN)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125А
Номинално напрежение (UE)	DC 24,48,120,250,500,750,1000
Магнитни освобождавания	B крива: между 3 инча и 5 инча C крива: между 5 и 10 инча D крива: между 10 и 14 инча
Електромеханична издръжливост	Над 6000 цикъла

Принцип на експлоатация

Принципът на работа на миниатюрния прекъсвач на MCB MCB се основава на топлинните и електромагнитните ефекти на електрическия ток. Когато непрекъснат прекомерно течение преминава през DC MCB, неговият вътрешен биметал се нагрява и се отклонява чрез огъване, което освобождава механичната ключалка и отрязва веригата. В допълнение, в случай на късо съединение, внезапното покачване на тока причинява буталото, свързано с намотката на нападателя на DC MCB или соленоид, да измести електромеханично, което задейства механизма за пътуване, за да отреже веригата.

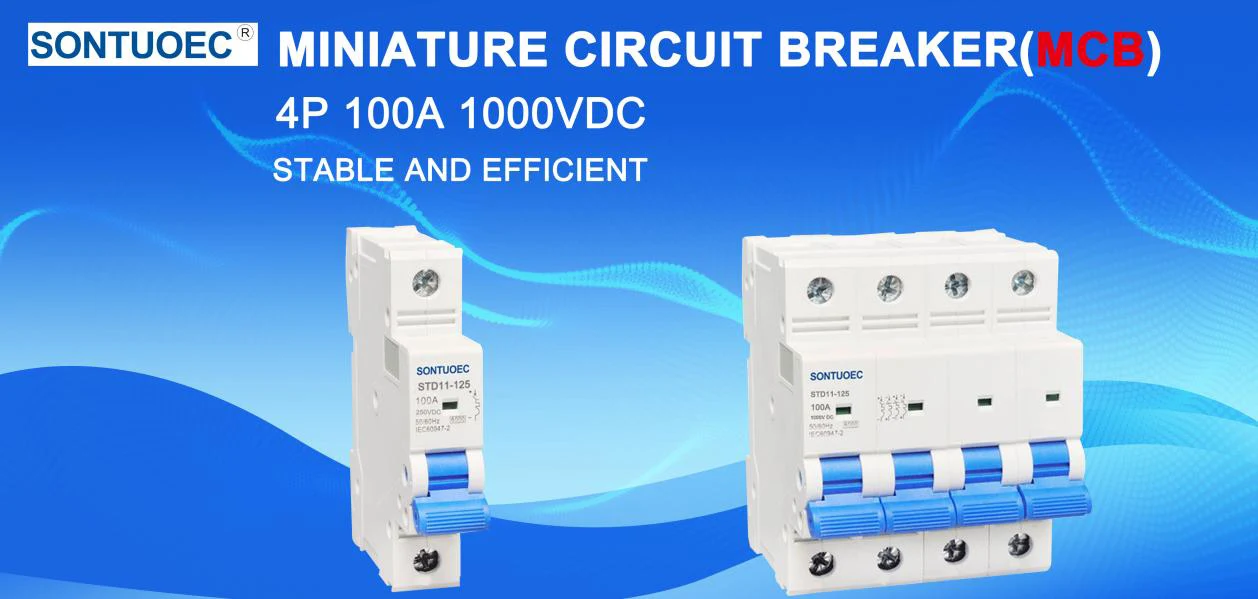

DC MCB Miniature Circuit Breaker

Основни характеристики

Специална система за ограничаване на погасяването на дъгата и текущата система: DC MCB приема специална система за ограничаване на погасяването на ARC и тока, която е в състояние бързо да прекъсне тока на повреда на DC разпределителната система и да предотврати генерирането и разпространението на ARC.

Висока чувствителност и бърза реакция: DC MCB може да открие малки токове на изтичане и да отреже веригата за много кратко време, осигурявайки незабавна защита.

Повторно използване: За разлика от конвенционалните предпазители, DC MCB може да бъде нулиран ръчно или автоматично след пътуване, като елиминира нуждата от подмяна.

Налични множество текущи оценки: DC MCB се предлагат в различни спецификации на текущата оценка.

Неполяризирани и поляризирани: DC MCB на пазара са категоризирани главно в поляризирани и неполяризирани. Поляризираните DC MCB трябва да обърнат специално внимание на посоката на тока при свързване, докато неполяризираните DC MCB могат да осигурят защита на безопасността, независимо от посоката на тока на потока.

Обхват на приложение

DC MCB се използват широко, когато се изисква защита на DC Power, като центрове за данни, фотоволтаични системи за производство на енергия, системи за съхранение на енергия и купчини за зареждане. Особено на пазара за съхранение на енергия, където посоката на тока често е двупосочна (режим на зареждане/разреждане), е необходимо да се използва неполяризирани DC MCB.
