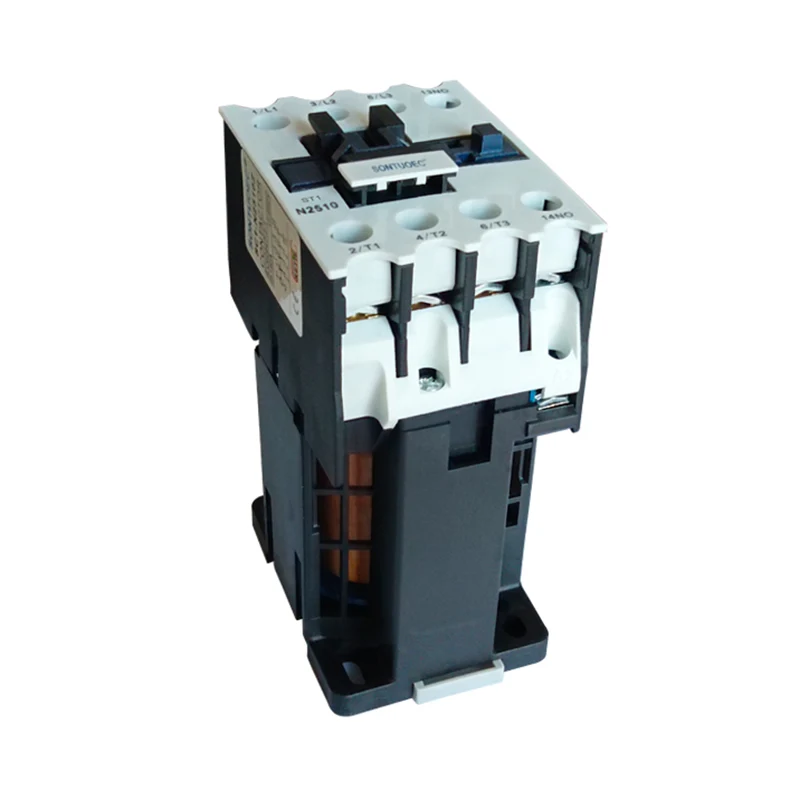

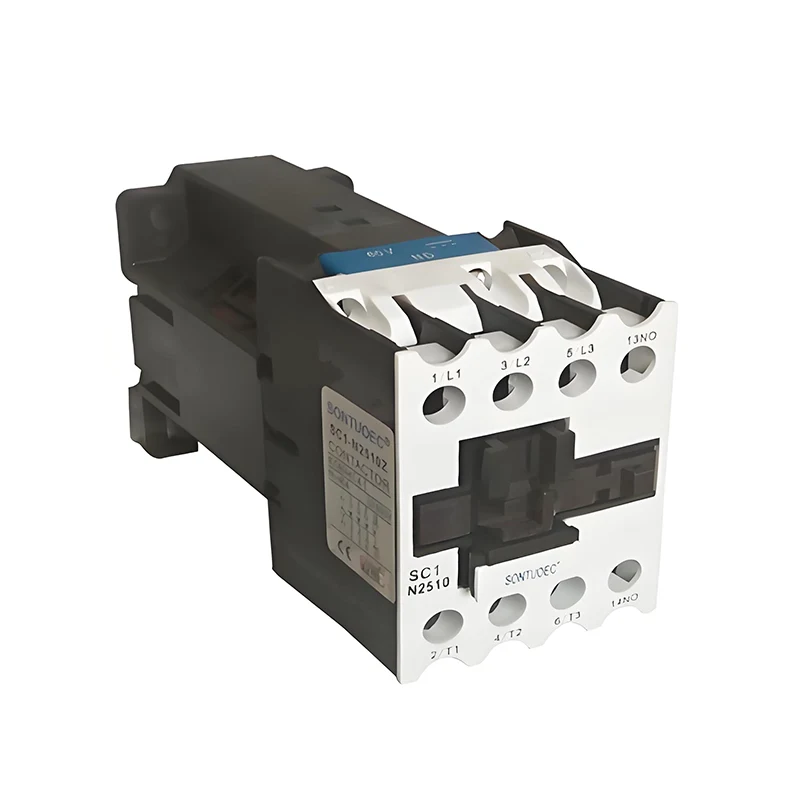

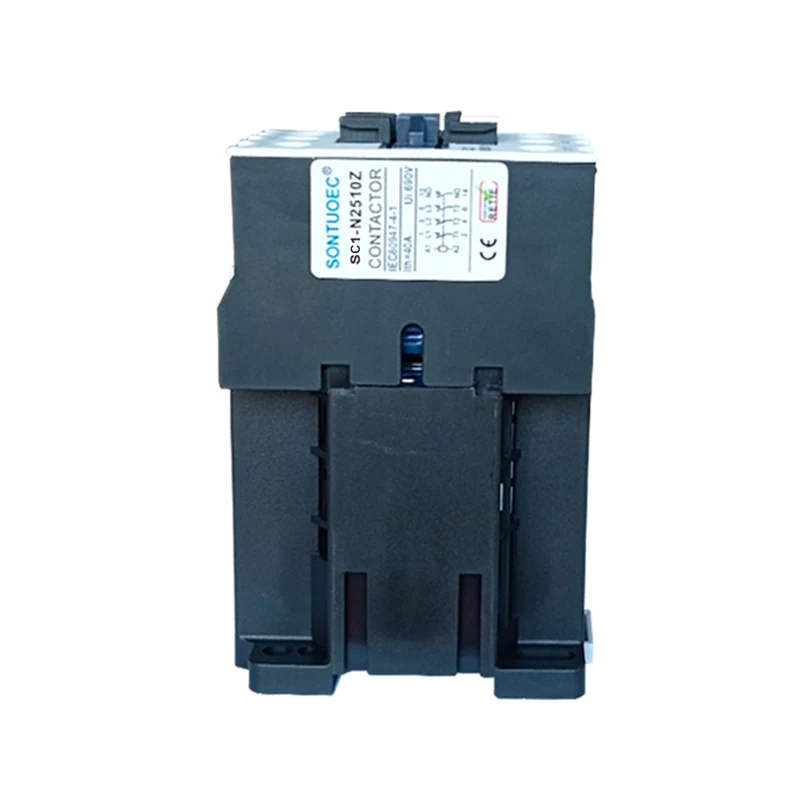

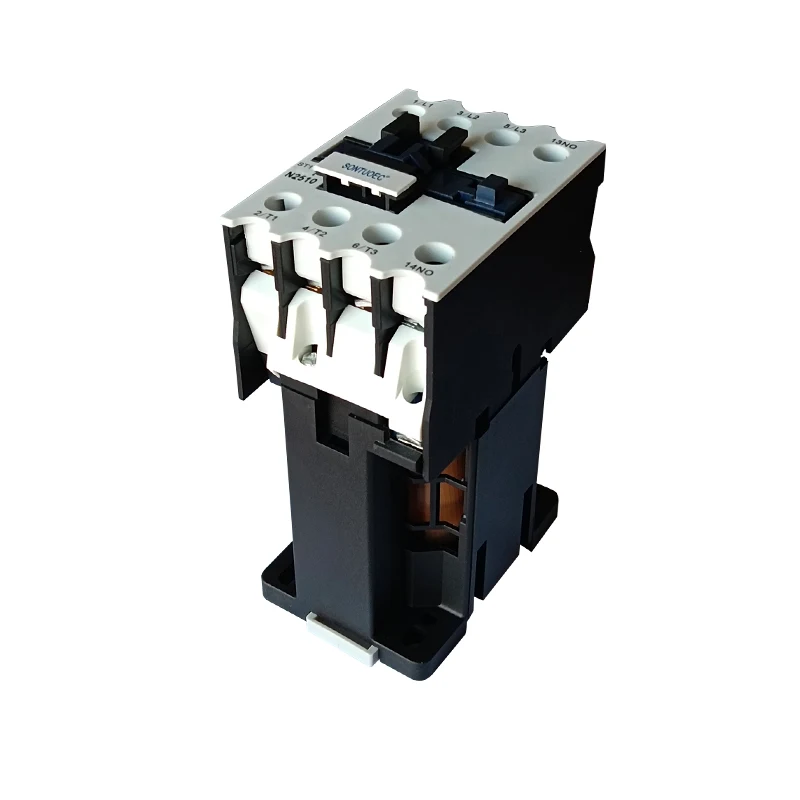

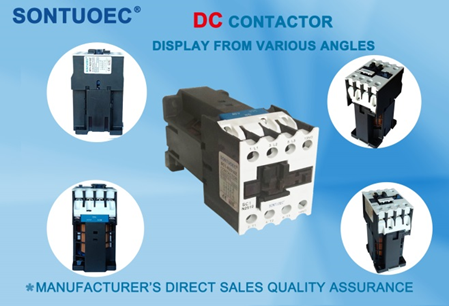

DC магнитен контактор

Принцип на експлоатация

Когато намотката на DC магнитен контактор се захранва, постояннотоковият ток в бобината генерира магнитно поле. Това магнитно поле ще накара статичното желязо да генерира електромагнитно засмукване, което привлича движещото се железно ядро, като по този начин ще стимулира контактната система да действа. Обикновено нормално затворените контакти ще се отворят и нормално отворените контакти ще се затворят, осъзнавайки контрола на включване/изключване на веригата. Когато намотката се дезактивира, електромагнитното засмукване изчезва, подвижната желязна ядро ​​се нулира под действието на пружината и контактите се връщат в първоначалното си състояние.

Основна структура и характеристики

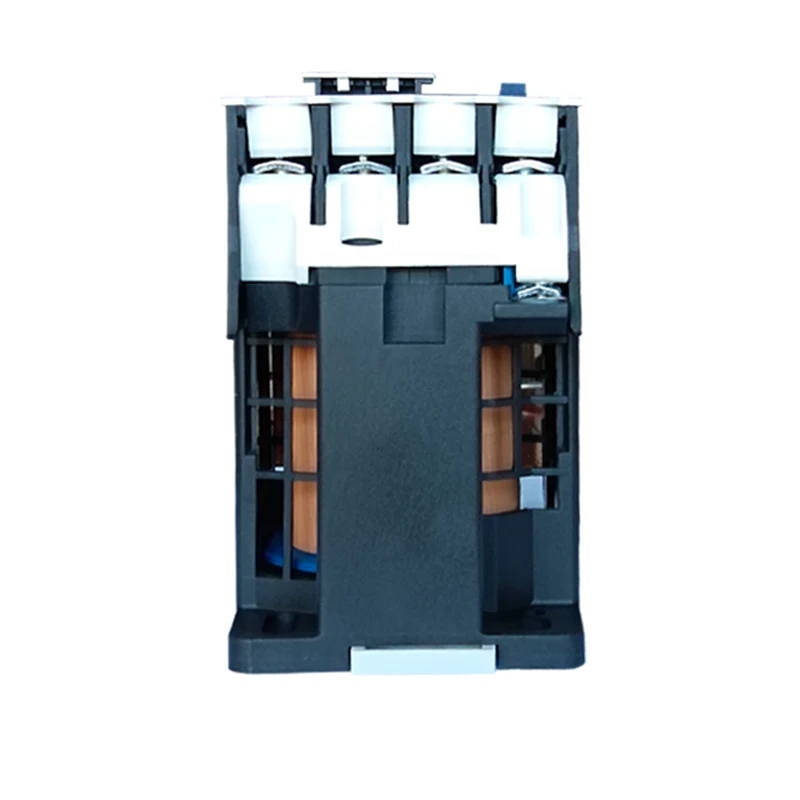

Електромагнитна система: Включването на намотката, статичното желязо и движещата се желязна сърцевина и други компоненти е ключова част от генерирането на магнитно поле и контролиране на действието на контактите.

Система за контакт: включително нормално отворени контакти и нормално затворени контакти, използвани за контрол на веригата включена и изключване. Контактните материали обикновено имат добра електрическа проводимост и висока температура.

Устройство за гасене на дъга: Използва се за гасене на дъгата, когато контактът е счупен, за да се защити контактът от повреда. За контактори с голям капацитет дизайнът на устройството за гасене на дъга е особено важен.

DC магнитният контактор се характеризира с проста структура, надеждно действие, дълъг живот и лесна поддръжка. В същото време, поради използването на DC захранване, той има ниска консумация на енергия и шум.

Избор и предпазни мерки

При избора на DC магнитен контактор трябва да се вземат предвид следните фактори:

Номинално напрежение: Уверете се, че номиналното напрежение на избрания контактор съвпада с постояннотоковото напрежение във веригата.

Оценен ток: Според количеството ток на натоварване във веригата, изберете контактор със съответната оценка на тока. В същото време е необходимо също да се вземе предвид капацитетът на претоварване и късо съединение, издържащи на капацитета на контактора.

Формуляр за контакт и номер: Според търсенето на контрол на веригата изберете подходящия формуляр за контакт и номер. Например, независимо дали са необходими обикновено отворени или нормално затворени контакти и колко контакти са необходими.

Марка и качество: Изберете добре известни марки и висококачествени продукти, за да гарантирате надеждността и живота на услугата на контактора. Също така, помислете за фактори като услугата за следпродажба на продукта и техническата поддръжка.

Когато използвате DC магнитни контактори, трябва да обърнете внимание на следните въпроси:

Правилно окабеляване: Уверете се, че окабеляването на контактора е правилно, за да избегнете грешно окабеляване, което води до повреда на веригата или повреда на контактора.

Редовна проверка и поддръжка: Редовно проверявайте и поддържайте контактора, включително почистване на контактите, проверка на съпротивлението на бобината и изолационното съпротивление. Уверете се, че контакторът е в добро работно състояние.

Избягвайте претоварването и късо съединението: Избягвайте да оставяте контактора да работи при претоварване или късо съединение дълго време, за да избегнете повреда на контактора и да повлияете на стабилността на веригата.
