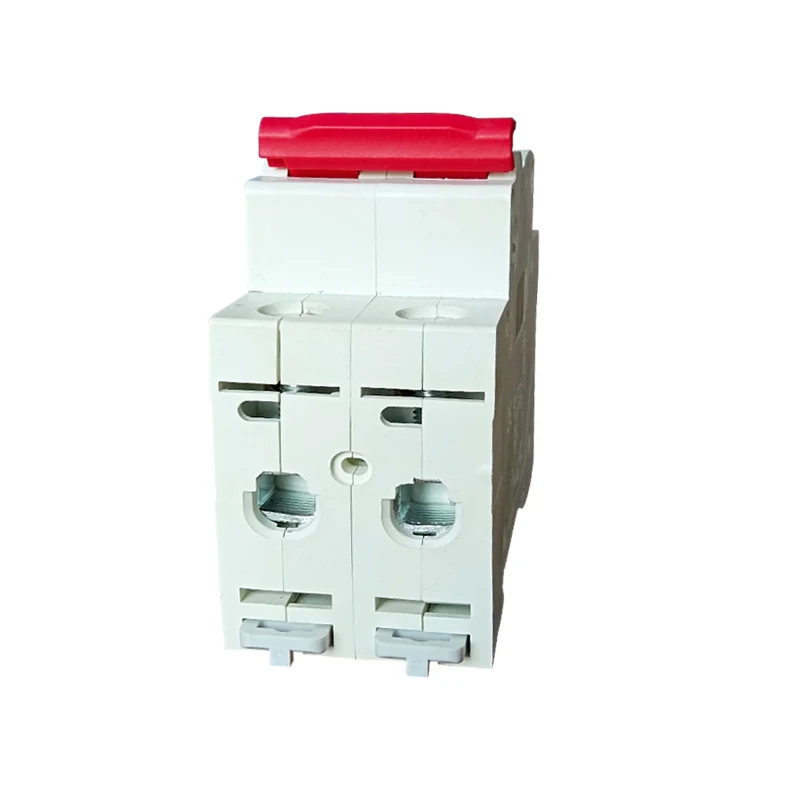

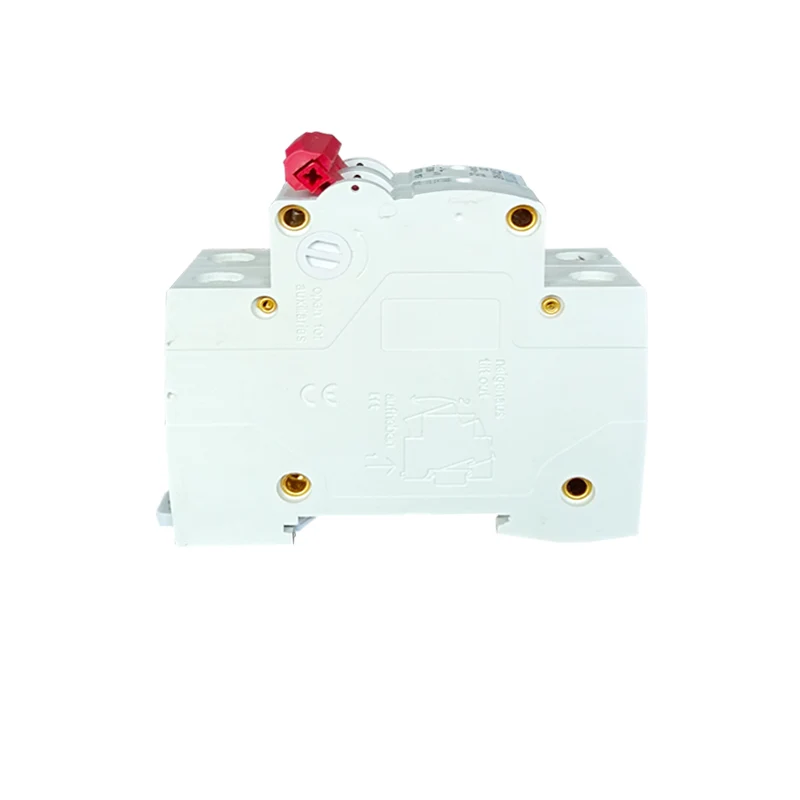

Крива D MCB миниатюрен прекъсвач на веригата

Спазвайки редица международни стандарти за безопасност и авторитетни сертификати, миниатюрният прекъсвач на Curve D MCB осигурява надеждна защита за електрическите системи и се използва широко в различни приложения, при които са необходими висока безопасност и стабилност. При избора и използването на крива D MCB се препоръчва изборът да се основава на специфични изисквания на електрическата система и характеристиките на натоварването и да се следват съответните кодове за инсталиране и поддръжка.

Модел:STM10-63

Изпратете запитване

Описание на продукта

Стандарт		IEC/EN 60898-1
Електрически Характеристики	Оценен ток в	A	1,2,4,610,16,20,25,32,40,50,63a
	Полюси	P	1p, 2p, 3p, 4p
	Номинално напрежение UE	V	AC 230/400
	Изолационен потребителски интерфейс на напрежението	V	500
	Номинална честота	Hz	50/60
	Номинална способност за прекъсване	A	3000, 4500, 6000
	Номинален импулс издържа на напрежение (1.2/50) uimp	V	4000
	Диелектрично тестово напрежение в ind.freq.for 1 min	Kv	2
	Степен на замърсяване		2
	Термомагнитно освобождаване характеристика		B, C, d
Механични Характеристики	Електрически живот	t	4000
	Механичен живот	t	10000
	Степен на защита		IP20
	Референтна температура за настройка на термичен елемент	ºC	30
	Температура на околната среда (С дневна средна ≤35ºC)	ºC	-5 ~+40 (Специално заявление, моля, вижте Корекция на компенсация на температурата)
	Температура на съхранение	ºC	-25 ~+70
Инсталация	Тип връзка на терминала		Кабел/пин-тип шина
	Размер на терминала горе/дъно за кабел	mm2	25
		Awg	18-3
	Терминални размери отгоре/дъно за автобус	mm2	25
		Awg	18-3
	Затягане на въртящия момент	N*m	2
		В-lbs	18
	Монтаж		На Din Rail En 60715 (35 мм) с помощта на бързо устройство за клип
	Връзка		Отгоре и отдолу

Характеристики на продукта

 Номинален ток и напрежение: Кривата D MCB са подходящи за широк диапазон от номинални токове, като 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a и т.н., както и за диапазони на номинални напрежения като 110 V, 220V, 400V и т.н., и за честота от 50/60Hz.

 Характеристики на изтегляне: Кривата D MCB са особено подходящи за високи индуктивни натоварвания и разпределителни системи, които генерират големи входни токове, като електрическо оборудване, което генерира импулсни токове, малки двигатели и др. Те могат да се използват в широк спектър от приложения, като например разпределителни системи, системи за разпределение на електроенергия и системи за захранване. Нейният мигновено счупване на тока обикновено е 10-40 пъти по-голям от номиналния ток, което означава, че може бързо да отреже веригите и да предпази оборудването от повреда по време на внезапно увеличение на тока.

 Защита на късо съединение: D-кривата MCB имат висок капацитет за разрушаване на късо съединение, като номиналния капацитет за счупване на късо съединение от 6KA за някои продукти, който може надеждно да защити веригите от токове на късо съединение.

 Стандарти за безопасност и сертификати: Тези продукти обикновено отговарят на редица международни стандарти за безопасност, като EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 и т.н., и са получили авторитетни сертификати като CE, CB, CCC, TUV и т.н., за да се гарантира, че продуктите са безопасни и надеждни.

Curve D MCB Miniature Circuit Breaker
