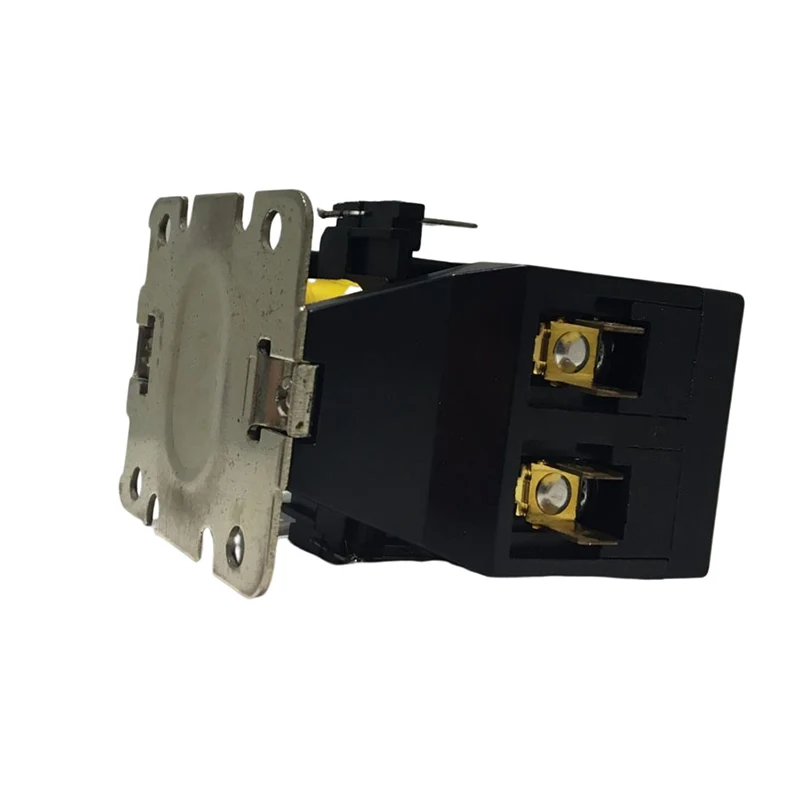

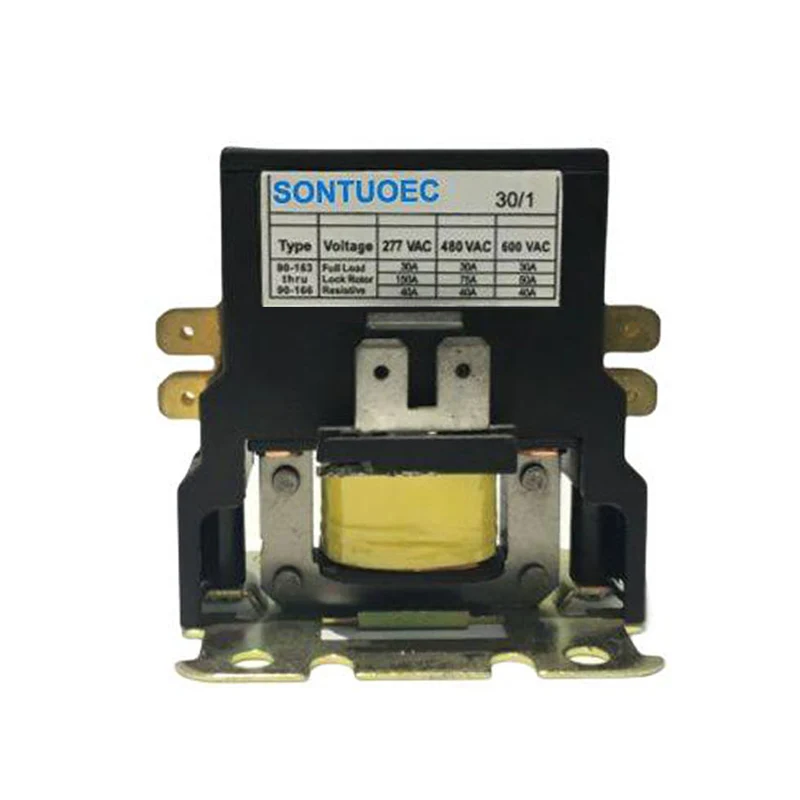

Климатик за променлив ток

Климатичните контактори за променлив ток са определени целта AC контактор са проектирани за използване в хладилни, климатични и електрически отоплителни системи. Захранващите връзки могат да бъдат направени или с винтови терминали с бързи връзки, или с клеми с бързи връзки

Изпратете запитване

Описание на продукта

Модел №	Пълно натоварване	Резистивни усилватели (A)	№ полюс №	Напрежение на намотката ( V)	Линейно напрежение (V)	Max HP		-
Модел №	AMP (A)	Резистивни усилватели (A)	№ полюс №	50/60Hz	Линейно напрежение (V)	Напрежение (V)	Единичен Фаза	Три Фаза
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Изолационен материал	Контактният блок и превозвача са висококачествени смола за термореактивна електрическа степен
Температурен диапазон	-40 ° F до 150 ° F; -5-+40
Механичен живот (без товар)	Съответства на стандарта за спецификации на UL и ARI
Електрически живот	Съответства на спецификациите на UL и ARI Стандарт
Тегло (приблизително)	9.25 унция
Честота на бобините	50/60Hz
Изолация на бобината	Клас Б (130ºC)
Прекратяване	Конектор за налягане и двойно 1/4 Q.C
Работи	85% от номиналната намотка; 110% максимален безопасен работят
Работен цикъл	Непрекъснато

Структура и характеристики

Структура:

Електромагнитна система: Включва компоненти като намотки, ядра и др., Които се използват за генериране на магнитен поток за задвижване на отвора и затварянето на контактната система.

Система за контакт: Включва основен контакт и спомагателен контакт. Основният контакт се използва за пренасяне на номиналния ток на климатичната система, докато спомагателният контакт се използва за реализиране на предаването и обратната връзка на контролния сигнал.

Устройство за гасене на дъга: Използва се за гасене на дъгата, генерирана, когато контактът е изключен, за да се защити контактът от повреда.

Устройство за разсейване на обвивката и топлина: Използва се за защита на вътрешните компоненти от външната среда и осигуряване на необходимата функция за разсейване на топлина.

Характеристики:

Специализация: Проектирани за климатични системи, които да отговарят на нуждите на климатичните системи за електроенергия.

Надеждност: Системата за контакт е направена от висококачествени материали с добра електрическа проводимост и устойчивост на абразия, за да се осигури дългосрочна стабилна работа.

Безопасност: Снабдено с перфектно устройство за гасене на дъга, което ефективно предотвратява повреда на дъгата върху контактите и заобикалящата среда.

Съвместимост: Съвместим с широк спектър от климатични системи и системи за електрическо управление, удобни за инсталиране и пускане в експлоатация.

Принцип на работа

Когато намотката на 2P климатичния контактор за променлив ток се захранва, желязната ядро става магнитна и привлича контактната система за затваряне, като по този начин свързва системата за климатизация към източника на захранване. Когато намотката се дезактивира, желязната ядро губи своя магнетизъм и контактната система ще бъде разделена от действието на пружината, като по този начин изключва климатичната система от източника на захранване. По този начин контакторът може да реализира дистанционно управление на климатичната система.
