6ka Прекъсвач на остатъчен ток Защита от свръхток RCBO

SONTUOEC е един от китайските доставчици/производители, специализирани в производството на различни малки електрически уреди STRO1-40 RCBO, пълното наименование е прекъсвач за остатъчен ток със защита от свръхток. Това е устройство за електрическа безопасност, което интегрира защита от претоварване, защита от късо съединение и защита от течове и се използва широко в електрически системи в жилищни, търговски и индустриални зони, за да осигури лична безопасност и безопасна работа на оборудването. STRO7-40 RCBO е важно устройство за електрическа безопасност със защита от претоварване, късо съединение и защита от течове. Като разберете принципа на работа, характеристиките, сценариите на приложение и методите за избор и инсталиране, можете по-добре да използвате и поддържате STRO7-40 RCBO, за да осигурите безопасната работа на електрическите системи.

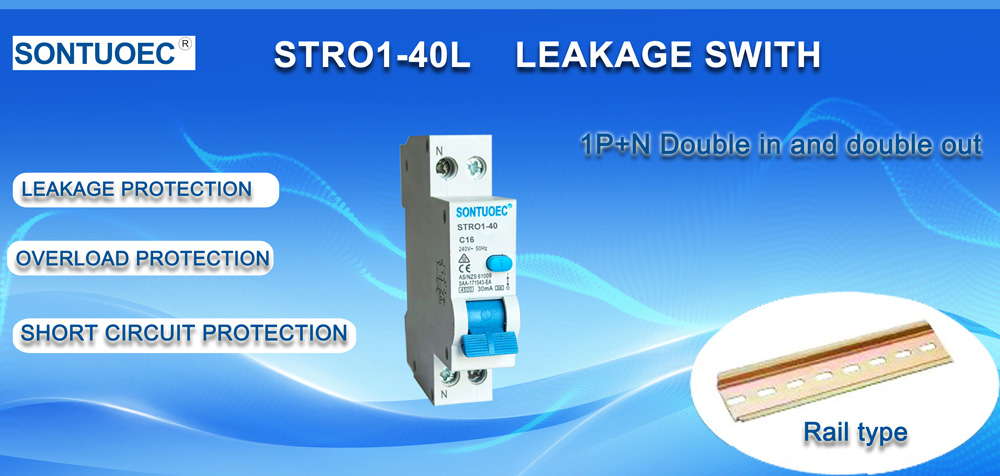

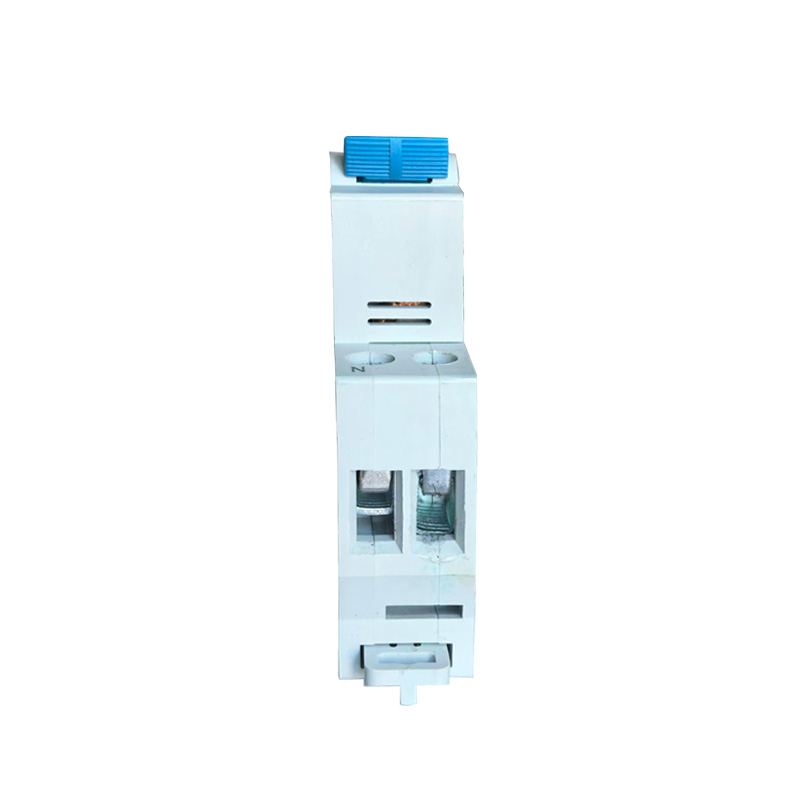

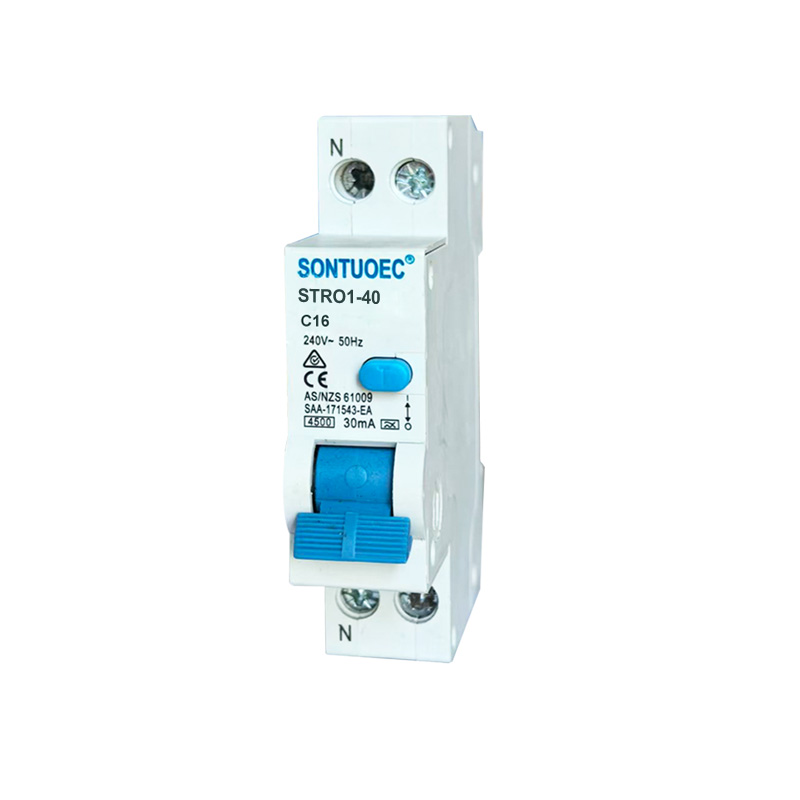

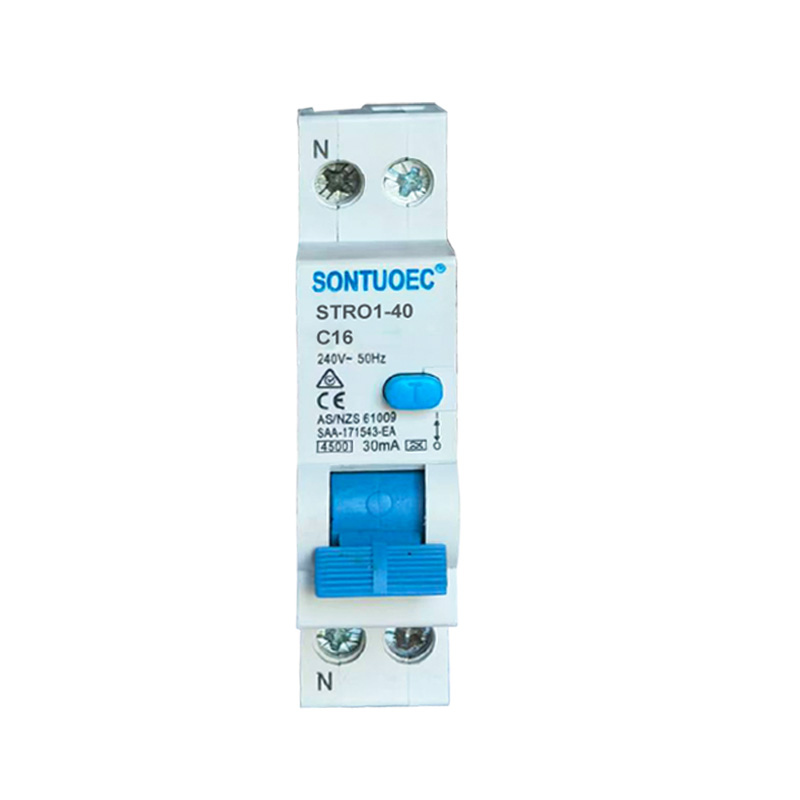

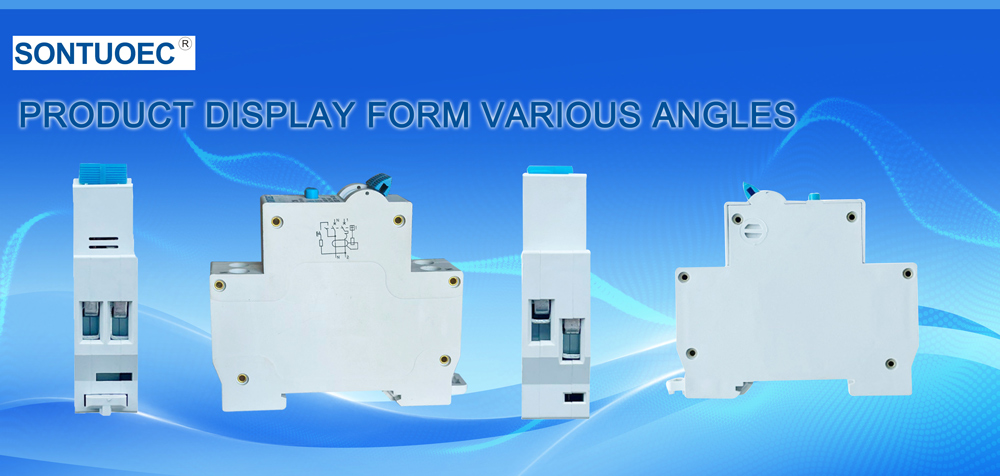

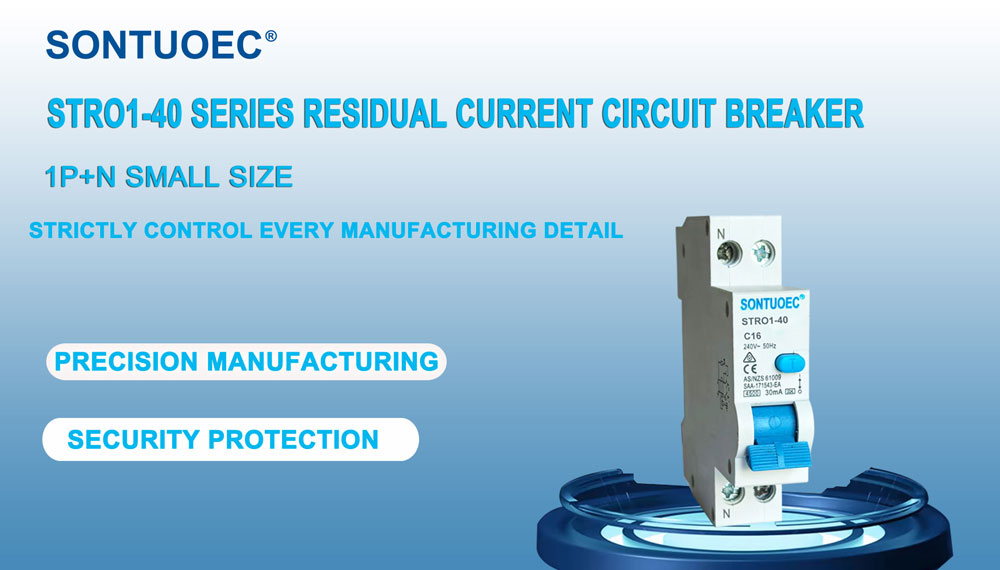

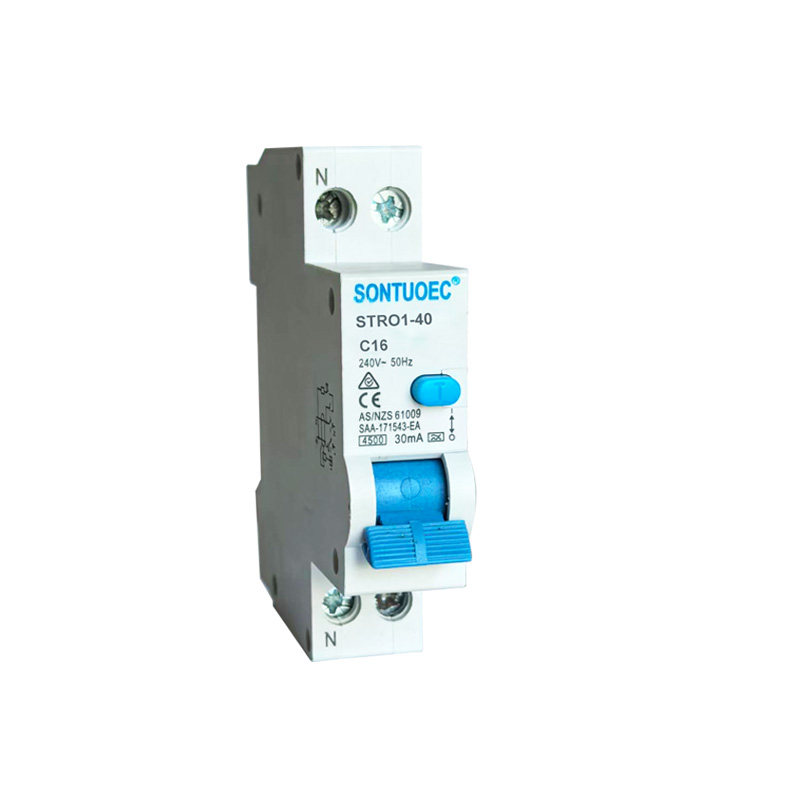

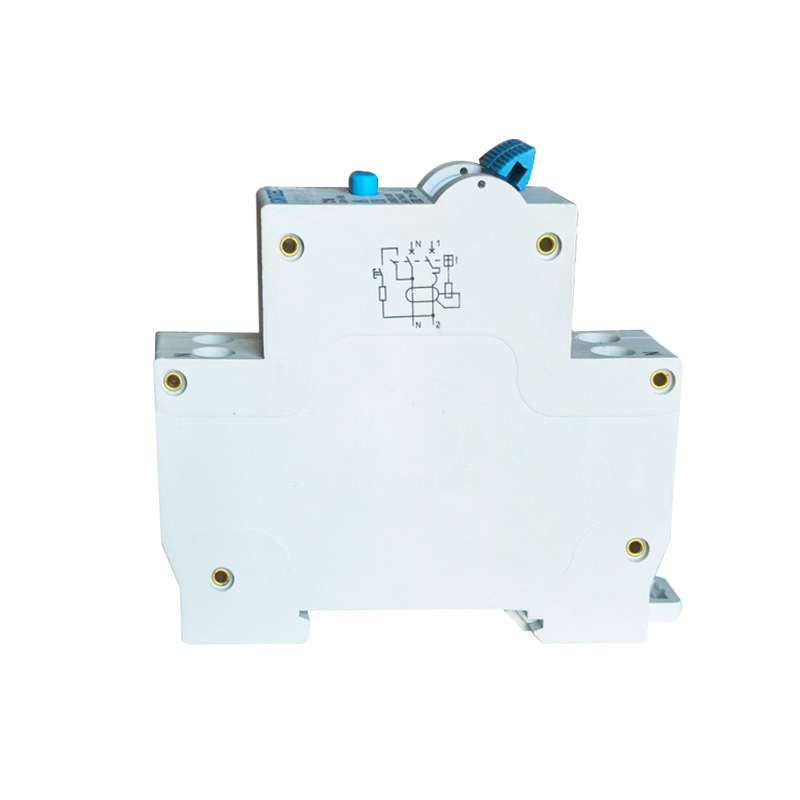

Модел:STRO1-40

Изпратете запитване

Описание на продукта

Спецификации:

Сандард			IEC/EN 61009-1
Електрически	Тип (форма на вълната на засеченото утечка на земя)		Електронен тип
функции	Номинален ток In	A	A,AC
	поляци	P	1P+N
	Номинално напрежение	V	AC 230
	Номинален ток:		6,10,16,20,25,32,40А
	Номинална чувствителност I△n	A	0,01,0,03,0,1,0,3,0,5
	Изолационно напрежение Ui	V	250
	Номинално остатъчно производство и	A	500
	капацитет на прекъсване I△m	A	500
	Ток на късо съединение I△c	A	45 006 000
	Номинална честота	Hz	50/60
	Степен на замърсяване		2
Механични	Електрически живот	t	4000
функции	Механичен живот	t	10000
	Степен на защита		IP20
	Температура на околната среда	ºC	-25~+40
	(със средна дневна температура ≤35ºC)	ºC	-25~+40
	Температура на съхранение	ºC	-25~+70
Монтаж	Тип свързване на терминала		Кабелна/U-образна шина/щифтова шина
	Размер на клемата отгоре/отдолу за кабел	мм2	25
	Размер на клемата отгоре/отдолу за кабел	AWG	18-5
	Размер на клемата отгоре/отдолу за шина	мм2	25
	Размер на клемата отгоре/отдолу за шина	AWG	18-3
	Монтаж		На DIN шина EN 60715(35mm) с помощта на бърз клипс
	Връзка		Отгоре и отдолу

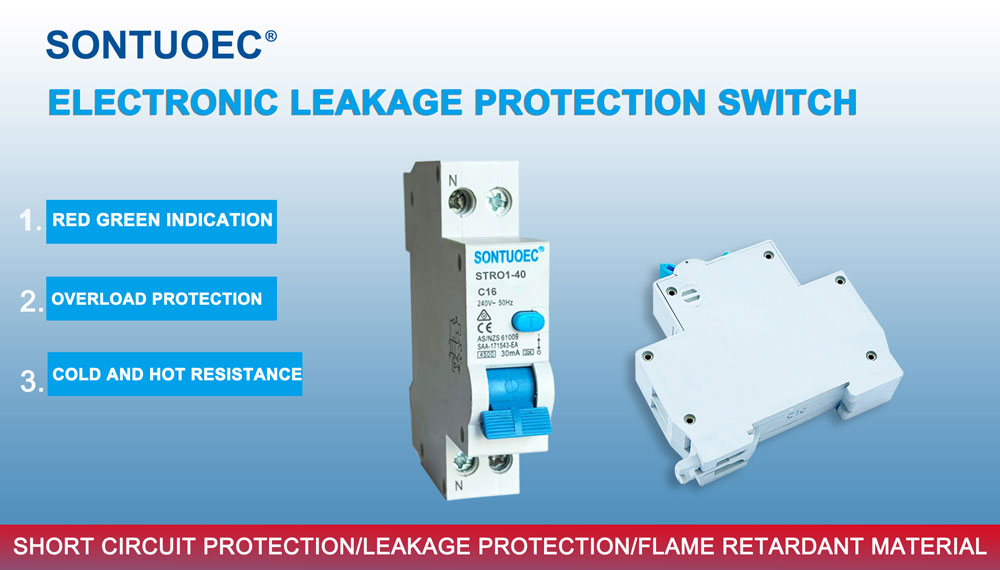

Основни функции на STRO1-40 RCBO

Защита от претоварване: Когато токът във веригата надвиши номиналната стойност на STRO1-40 RCBO, той автоматично ще прекъсне веригата в рамките на определен период от време, за да предотврати прегряване на веригата и оборудването, като по този начин се избягват пожар и щети.

Защита от късо съединение: Когато възникне късо съединение във верига, STRO1-40 RCBO бързо ще прекъсне веригата, за да предотврати тока на късо съединение да причини сериозна повреда на веригата и оборудването.

Защита от утечки: STRO1-40 RCBO е способен да открива остатъчен ток (т.е. ток на утечка) във верига. Когато остатъчният ток превиши зададения праг, STRO1-40 RCBO ще прекъсне веригата за много кратък период от време, за да предотврати инциденти с токов удар и електрически пожари.

Принцип на действие на RCBO STRO1-40

STRO1-40 RCBO съдържа вътрешен термомагнитен детектор за задействане (за защита от претоварване и късо съединение) и детектор за остатъчен ток (за защита от утечка). Когато токът или остатъчният ток във веригата е необичаен, съответният ударник задейства изключващия механизъм на STRO7-40 RCBO, което го кара бързо да прекъсва веригата.

1.Термомагнитен трипер: Той използва топлината и магнитното поле, генерирани, когато токът преминава през проводника, за да задейства изключване. Когато токът е твърде висок, проводникът се нагрява и генерира магнитно поле, карайки биметала вътре в термомагнитния ударник да се огъне или магнитът да привлече желязното ядро, като по този начин задейства механизма за задействане.

2. Детектор за остатъчен ток: Той използва токов трансформатор с нулева последователност за откриване на остатъчния ток във веригата. Когато остатъчният ток превиши зададения праг, детекторът за остатъчен ток ще изпрати сигнал към изключващия механизъм за прекъсване на веригата.

Характеристики на STRO1-40 RCBO

Многофункционална интеграция: STRO1-40 RCBO интегрира функции за защита от претоварване, късо съединение и течове, опростявайки проектирането и инсталирането на електрически системи.

Висока чувствителност: STRO1-40 RCBO могат бързо да откриват и прекъсват анормални и остатъчни токове във веригата, осигурявайки надеждна защита.

Лесни за инсталиране и поддръжка: STRO1-40 RCBO обикновено са модулни за лесен монтаж и поддръжка.

Висока безопасност: STRO1-40 RCBOs са стриктно тествани и сертифицирани за висока безопасност и надеждност, за да се гарантира безопасната работа на електрическите системи.

Сценарии за приложение на STRO1-40 RCBO

STRO1-40 RCBO се използват широко в електрическите системи в жилищния, търговския и промишления сектор, особено тези, които изискват едновременно защита от претоварване, късо съединение и защита от утечки на земя. Те обикновено се инсталират в разпределителни кутии, разпределителни табла или контролни шкафове, за да предпазят вериги и оборудване от повреда, причинена от необичаен ток и напрежение, и да предотвратят токов удар.
