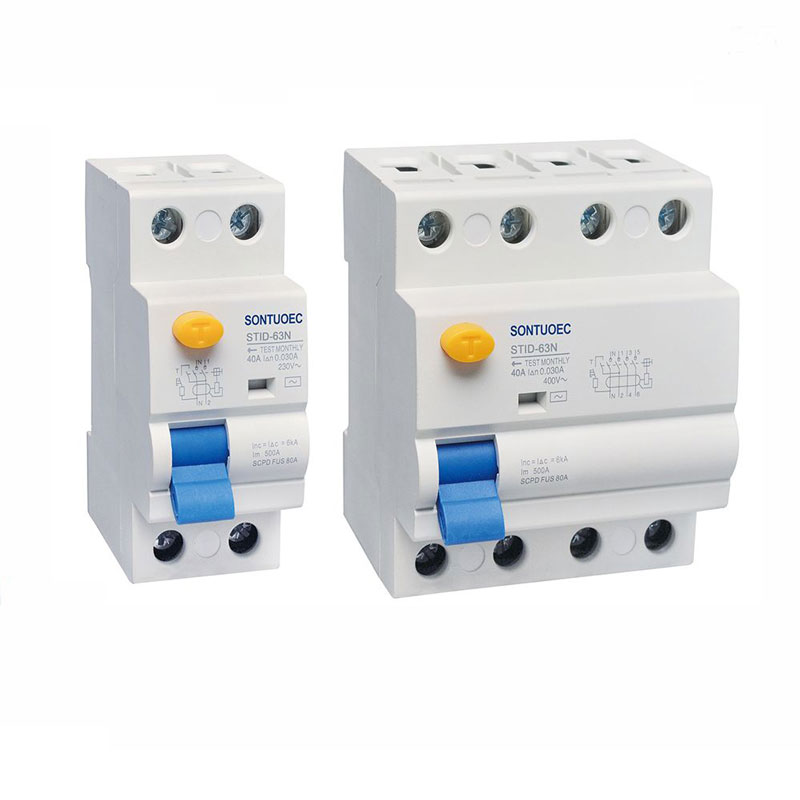

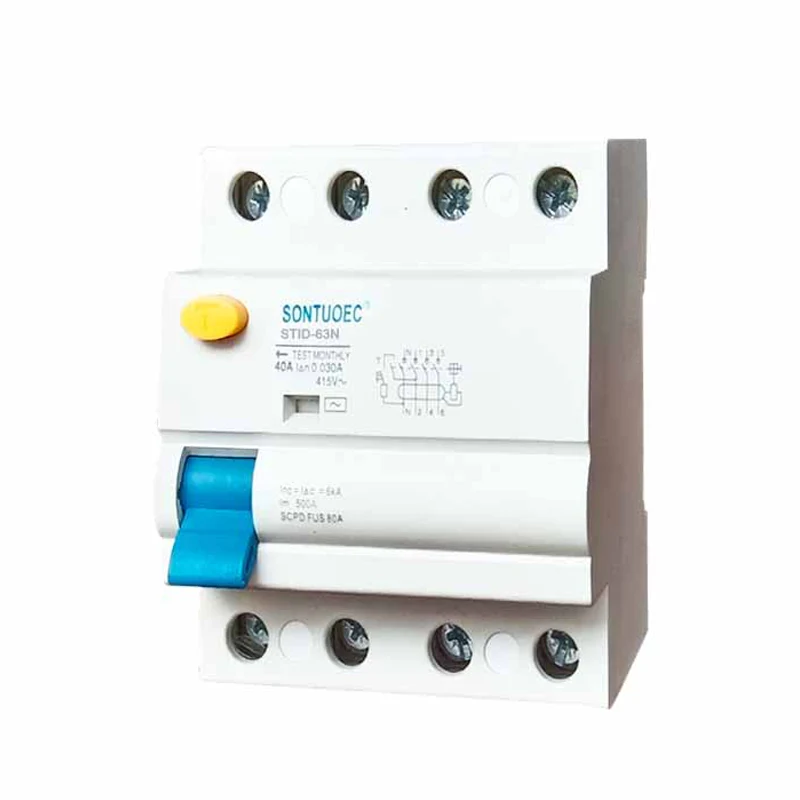

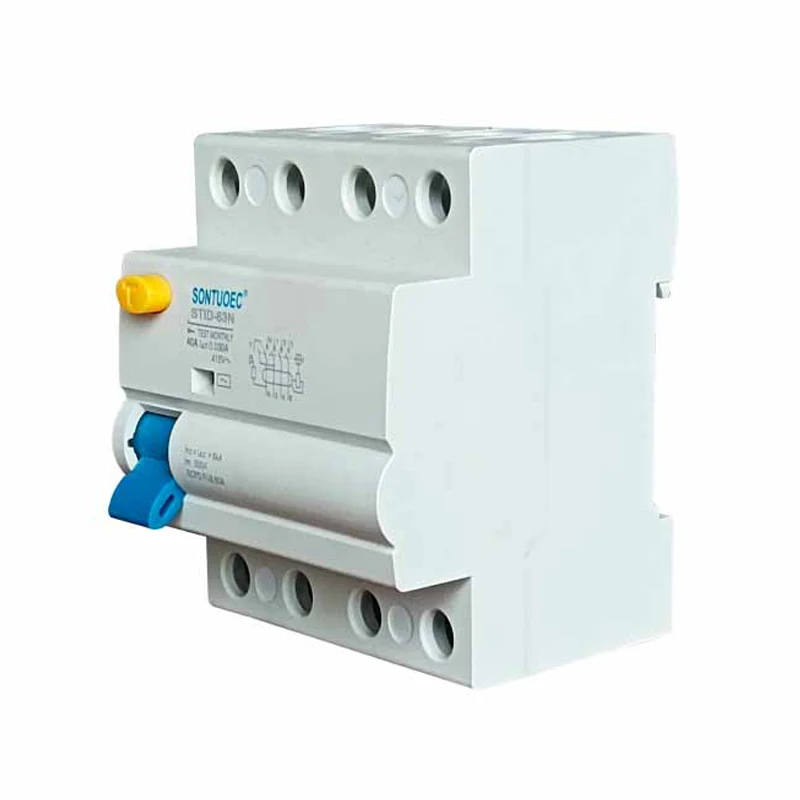

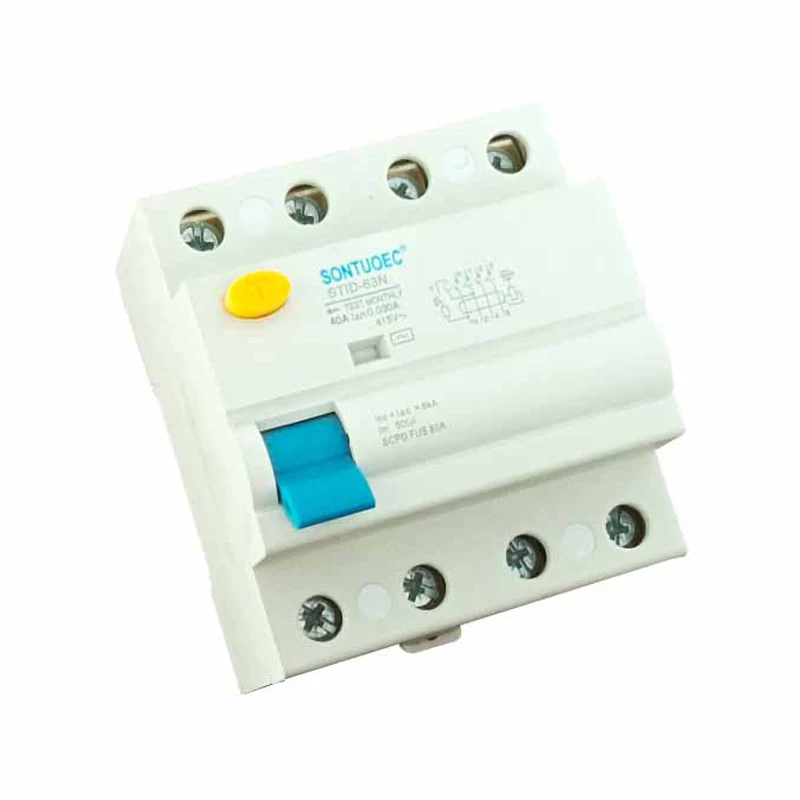

63a/100mA остатъчен прекъсвач на веригата RCCB

63a/100mA остатъчен прекъсвач на веригата RCCB е токът във верига, различна от нормалния работен ток, който може да бъде генериран поради повреда на изолацията на оборудването, персоналния токов удар или разлома на заземяването и др. Основната функция на RCCB е бързо да се отреже веригата, когато остатъчният ток се открива като надвишаваща стойността на предварително зададена стойност, като се предотвратяват коефициентите на ток и електрическите коефициенти.

Модел:STID-63N

Изпратете запитване

Описание на продукта

Стандарт:	IEC 61008-1
Модел:	Sign-63n
Остатъчни токови характеристики:	И, и
Полюс №:	2p, 4p
Оценен ток:	16a, 25a, 32a, 40a, 63a;
Номинално напрежение:	230/400V AC
Номинална честота:	50/60Hz
Оценен остатъчен работен ток IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Номинален остатъчен неопериращ ток I ΔNo:	≤0.5iΔn
Оценен условен ток на късо съединение Inc:	6000a
Оценен условен остатъчен късо съединение Текущ IΔC:	6000a
Продължителност на задействане:	Мигновено задействанението≤0.1Sec
Остатъчен обхват на текущия ток:	0.5iΔn ~ iΔn
Електромеханична издръжливост:	4000 цикъла
Закрепващ въртящ момент:	2.0nm

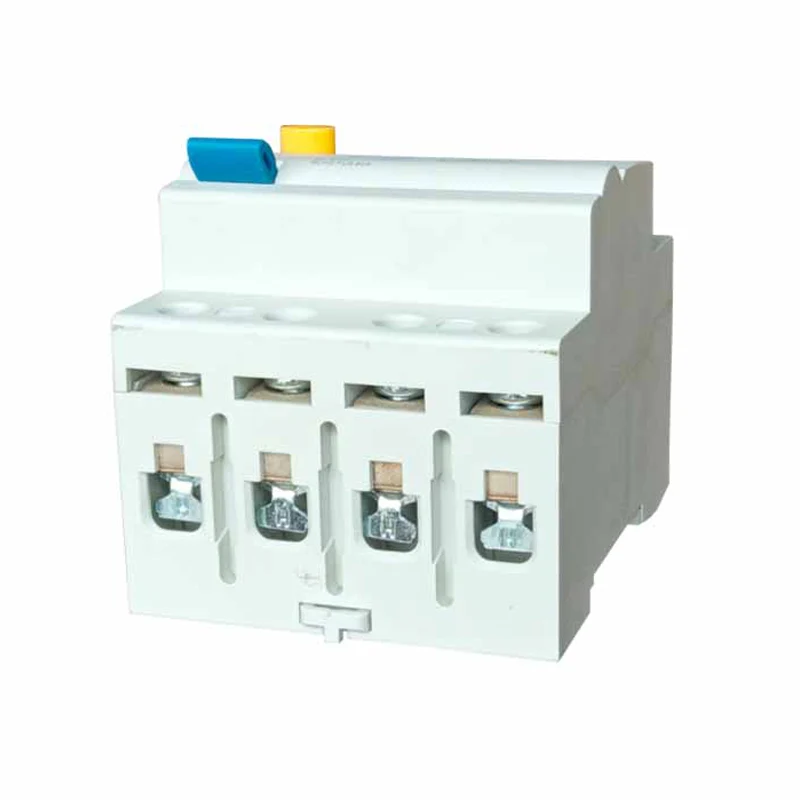

Терминал за връзка:	Клемарният клемен на винтовия терминал със скоба

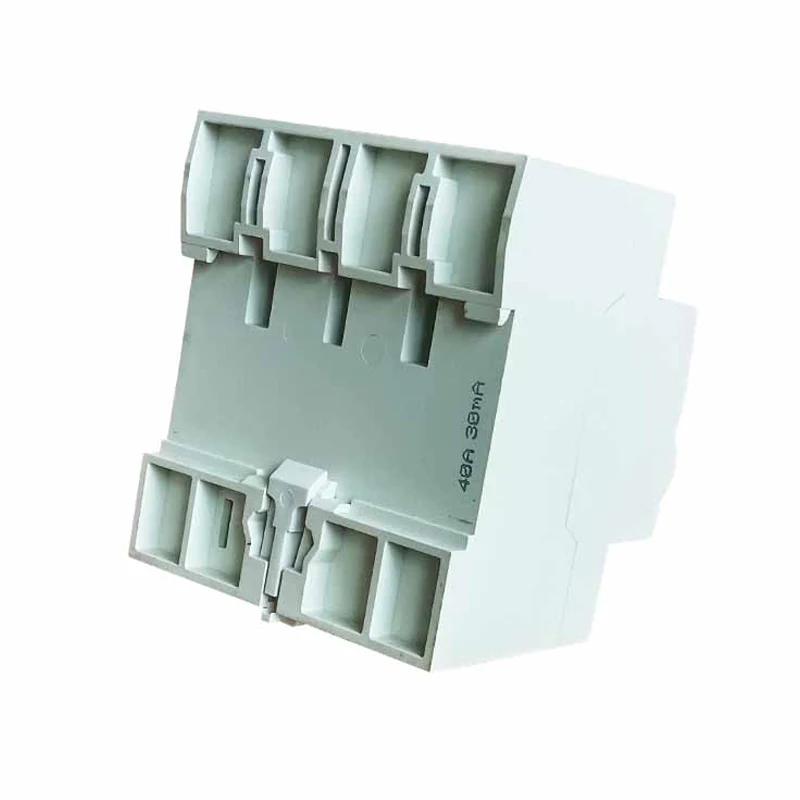

Инсталация:	35 мм монтаж на релса DIN

Принцип на експлоатация

Принципът на експлоатация на RCCB се основава на принципите на електромагнитната индукция и текущия баланс. Когато остатъчният ток във веригата преминава през трансформатора, трансформаторът генерира съответния магнитен поток. Този магнитен поток се преобразува в електрически сигнал и се обработва от електронна верига. Когато обработеният електрически сигнал достигне предварително зададен праг, RCCB задейства механизма за освобождаване да действа, което води до бързо прекъсване на веригата.

Основни характеристики

Висока чувствителност: RCCB е в състояние да открие малки остатъчни токове, обикновено по -малко от 30mA (точната стойност зависи от спецификациите на продукта), което помага да се отрежат веригите във времето, преди да се появят инциденти с ток.

Бърза реакция: RCCB може бързо да отреже веригата в рамките на няколко милисекунди след откриване на остатъчния ток, който ефективно предотвратява инцидентите с токов удар и разпространението на електрически пожари.

Безопасен и надежден: RCCB приема усъвършенствани електронни компоненти и механизъм за изключване на връзка с висока надеждност и стабилност. В същото време той също има функции за защита от претоварване и късо съединение, които могат напълно да защитят безопасността на веригите и оборудването.

Лесен за инсталиране и поддръжка: RCCB обикновено приема модулен дизайн, компактна структура и лесен за инсталиране. Освен това има лесен за инспекция и заменя контакти за рутинна поддръжка и проверка.

Сценарии на кандидатстване

63A/100mA остатъчен прекъсвач на веригата RCCB се използва широко в различни ситуации, при които се изисква електрическа защита, включително, но не само:

Жилищни и търговски сгради: за защита на електрическото оборудване и личната безопасност срещу инциденти с токов удар и електрически пожари. В домовете RCCB обикновено се инсталират в разпределителни кутии като основна или клонирана защита за домашни вериги.

Промишлена производствена линия: Използва се за защита на нормалната работа на електрическо оборудване като двигатели, трансформатори и др., И предотвратяване на повреди и изключване на оборудването, причинени от изтичане и претоварване. В индустриалното поле RCCB обикновено се инсталират в края на захранването на електрическото оборудване като защитно устройство на оборудването.

Обществени съоръжения: като болници, училища, библиотеки и други места, RCCB се използват за осигуряване на безопасната работа на електрическото оборудване и безопасното използване на електричество от персонала. Тези места обикновено имат по -високи изисквания за електрическа безопасност, така че RCCB се използват по -широко.
