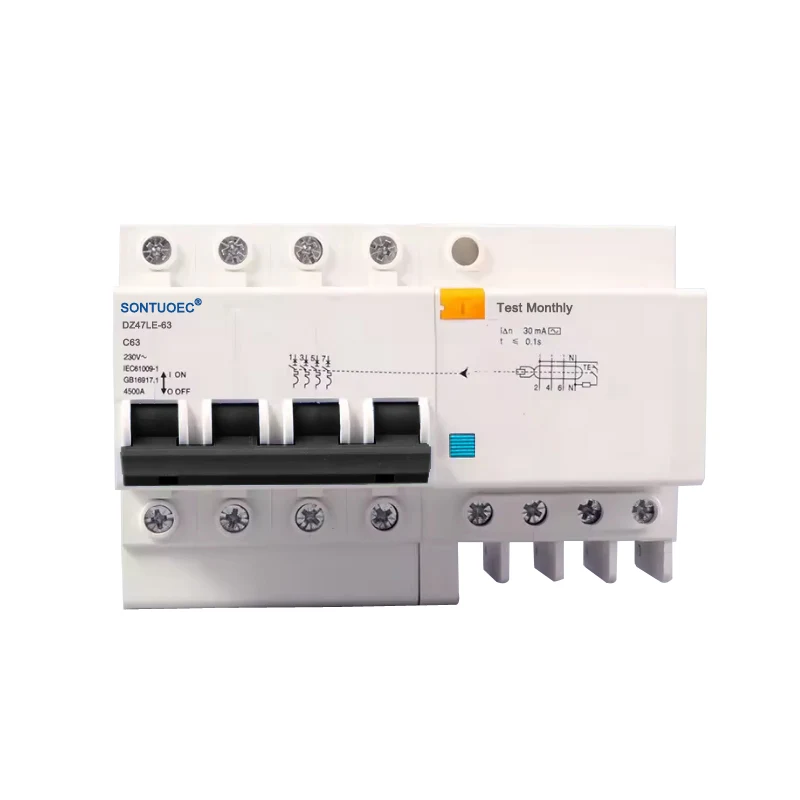

4p RCBO AC тип

4P RCBO AC типът е 4-полюсен прекъсвач, който комбинира функции за защита от остатъчен ток и защита от прекомерно течение, особено проектиран за променливи ток (AC) вериги. Той може автоматично да прекъсне захранването, когато във веригата се открие остатъчен ток (т.е. ток на изтичане), за да се предотвратят електрически пожари и лични инциденти с токов удар. В същото време той има и функция за защита от свръхток, която може автоматично да прекъсне захранването в случай на претоварване или късо съединение във веригата, за да защити безопасността на веригата и оборудването.

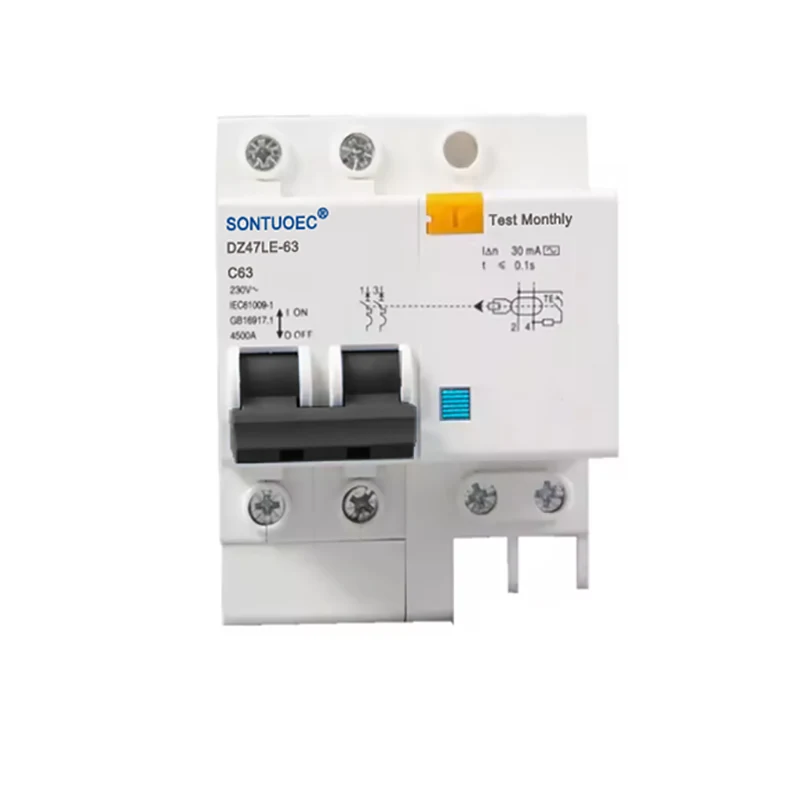

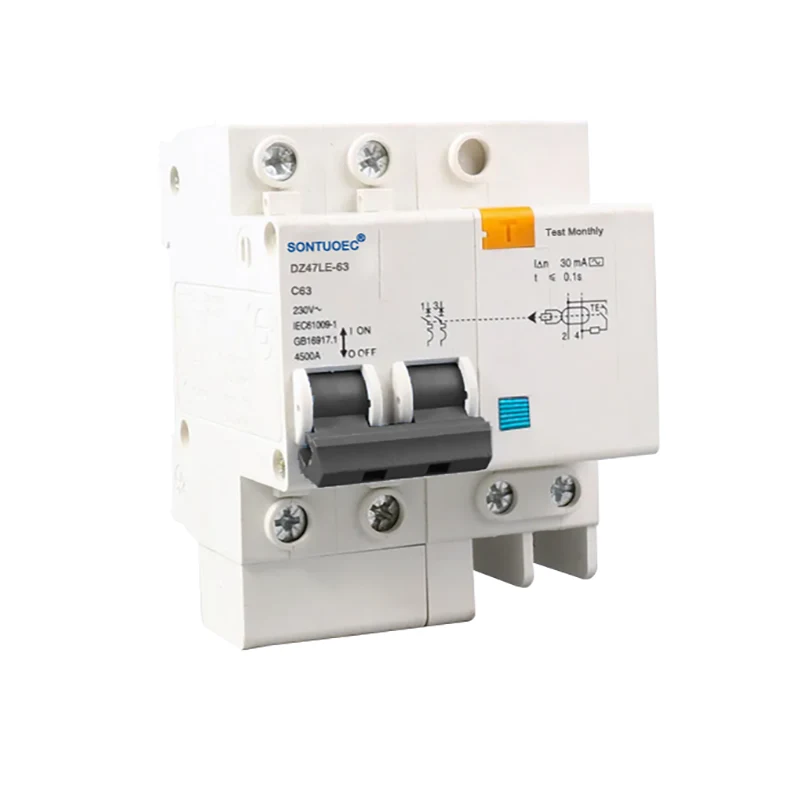

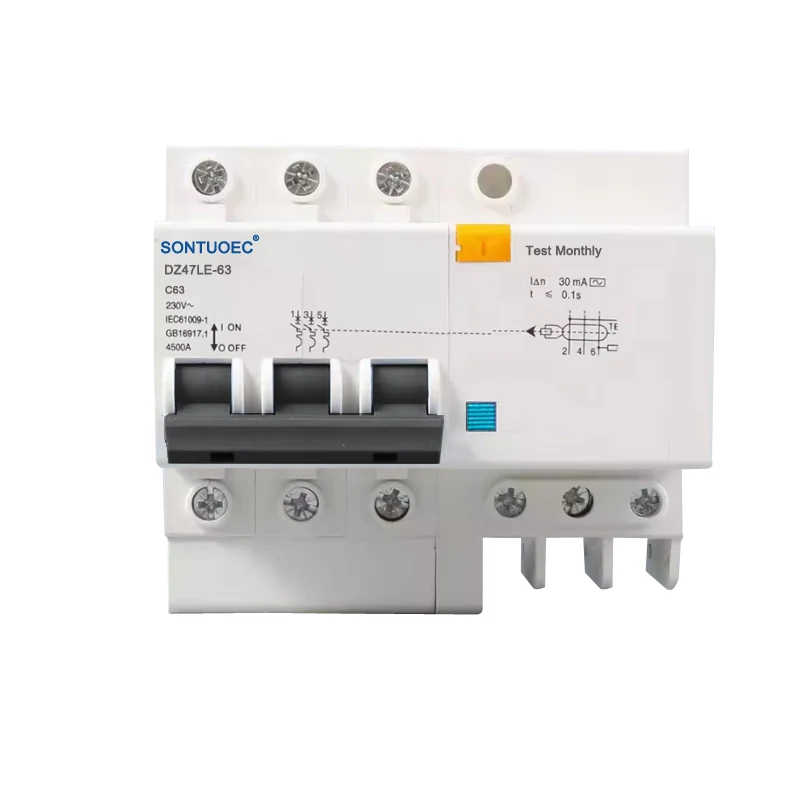

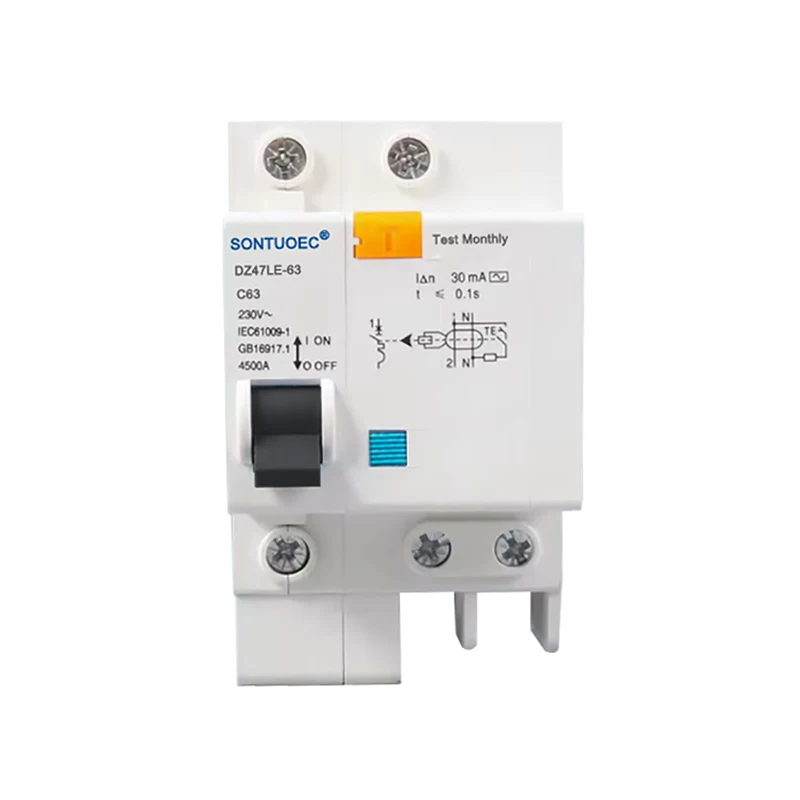

Модел:DZ47LE-63

Изпратете запитване

Описание на продукта

име	Остатъчен прекъсвач на веригата с защита от свръхток
Характеристики	Претоварване/ късо съединение/ защита на течовете
Полюс №	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Разбиване на капацитета	3kA,4.5KA,6KA
Номинален ток (а)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Номинален остатъчен работен ток:	10mA, 30mA, 100mA, 300mA, 500mA
Номинално напрежение (v)	240/415V
инсталация	Тип на релса DIN
стандарт	IEC61009-1 、 GB16917-1
Сертифициране	CE

Принцип на експлоатация

Принципът на експлоатация на 4P RCBO AC типа се основава на векторната сума на токовете и на електромагнитните принципи. Когато токовете във веригата на проводниците на огъня (L) и нула (N) не са равни по величина, векторната сума на токовете в първичната страна на трансформаторната верига не е нула, което генерира индуцирано напрежение във вторичната странична намотка. Това индуцирано напрежение се добавя към електромагнитното реле, генерирайки възбуждащ ток, който създава обратна демагнетизираща сила. Когато токът на повреда достигне стойността на оперативния ток на RCBO, тази обратна демагнетизираща сила ще доведе до арматурата вътре в електромагнитното реле да се изключи от игото, като натисне работния механизъм да действа и отрязва веригата на тока на повреда.

Серия DZ47LE-63 Електронен прекъсвач за защита на течовете на земята е подходящ за еднофазна жилищна верига на AC 50Hz/60Hz, номинално напрежение 230V и номинален ток 6a ~ 63a; 400V за трифазна верига от AC 50Hz/60Hz. Той може да защити претоварването на веригата и късо съединение. Този продукт има предимства на малък обем, висок капацитет на счупване, жива тел и нулева линия се отрязват едновременно, като също така предпазват човека от шок за изтичане на електричество в случая на пожарната жица и свързаната с нулева линия обрат.

Той отговаря на стандартния IEC61009-1, GB16917.1.

Функция:

1). Предоставя защита срещу токов удар, грешка в земята, ток на изтичане;

2). Осигурява защита срещу претоварване, късо съединение и свръх напрежение;

3). Малък обем, висок капацитет на счупване; Живата тел и нулевата линия се отрязват едновременно;

4). Малък размер и тегло, лесна инсталация и окабеляване, висока и трайна работа

5). Осигурете срещу миизоперация, причинено от моментално напрежение и моментален ток.

Функции и предимства

Многофункционална защита: 4P RCBO AC тип комбинира защита от остатъчен ток и защита от свръхток, за да осигури цялостна защита за вериги и оборудване.

Висока чувствителност: Силно чувствителна защита срещу внезапно приложение или бавно покачване на остатъчния синусоидален променлив ток гарантира отделяне.

Широка гама от приложение: Подходящ за променливи вериги в вътрешни, промишлени и търговски системи за разпределение на електроенергия, особено за окабеляване на един огън-един-нулев.

Лесен за инсталиране и поддръжка: разумен структурен дизайн, лесен за инсталиране и в същото време лесен за извършване на поддръжка и основен ремонт.

Сценарии на кандидатстване

4P RCBO AC Тип се използва широко за защита на променливотоковите вериги в домове, офиси, търговски помещения и промишлени съоръжения. Той е особено подходящ за приложения, изискващи защита както на пожар, така и на нула проводници, като осветителни вериги, вериги на гнездото и защита на оборудването като двигатели.

4P RCBO AC Type
