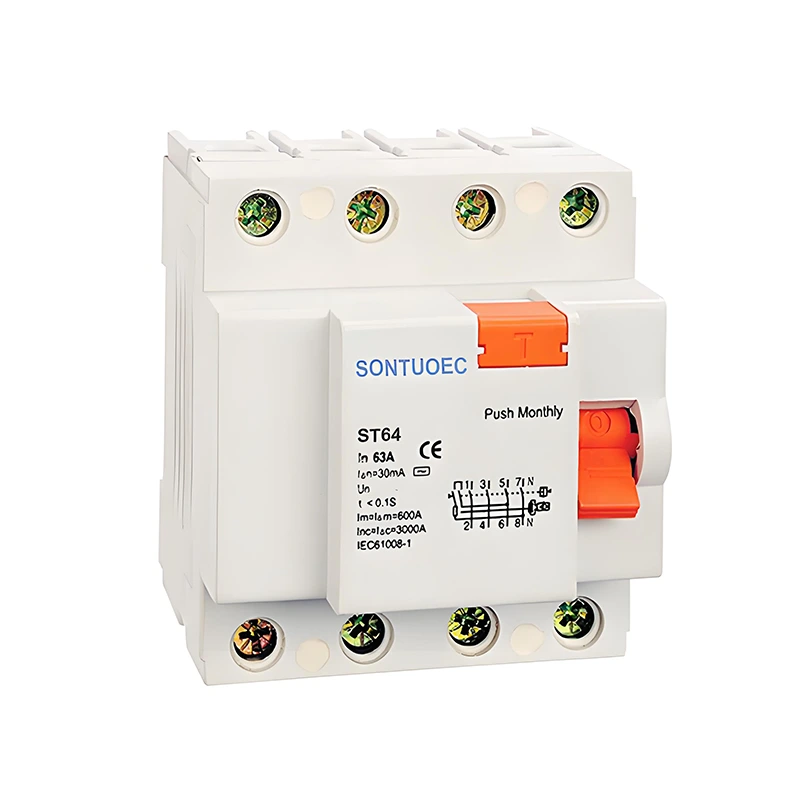

4p 63a /30mA остатъчен прекъсвач на веригата

4p 63a /30mA остатъчен прекъсвач на веригата е остатъчен прекъсвач на веригата с четири полюса (P), който има номинален ток от 63A и остатъчен ток на действие (т.е., ток на действие на изтичане) от 30mA. електрически пожари.

Модел:ST60

Изпратете запитване

Описание на продукта

Стандарт:	IEC 61008-1
Модел:	ST60
Остатъчни токови характеристики:	И, и
Полюс №:	2p, 4p
Оценен ток:	16a, 25a, 32a, 40a, 63a;
Номинално напрежение:	230/400V AC
Номинална честота:	50/60Hz
Оценен остатъчен работен ток IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Номинален остатъчен неопериращ ток I ΔNo:	≤0.5iΔn
Оценен условен ток на късо съединение Inc:	6000a
Оценен условен остатъчен късо съединение Текущ IΔC:	6000a
Продължителност на задействане:	Мигновено задействанението≤0.1Sec
Остатъчен обхват на текущия ток:	0.5iΔn ~ iΔn
Електромеханична издръжливост:	4000 цикъла
Закрепващ въртящ момент:	2.0nm
Терминал за връзка:	Клемарният клемен на винтовия терминал със скоба
Инсталация:	35 мм монтаж на релса DIN

Принцип на експлоатация

Принципът на работа на 4p 63A /30MA остатъчен прекъсвач на веригата се основава на принципа на електромагнитната индукция. Когато остатъчният ток във веригата надвишава зададената стойност, ще се генерира магнитен поток, пропорционален на остатъчния ток, и този поток ще задвижва механизма за освобождаване, за да действа, което кара прекъсвача на веригата да отреже веригата бързо. В същото време RCCB също има функция за защита от претоварване и късо съединение, когато токът във веригата надвишава номиналната стойност, той също задейства действието на механизма за отстраняване.

Основни характеристики

Четири полюсен дизайн: 4p означава, че прекъсвачът има четири терминала, обикновено използван в трифазни четирижилни или еднофазни трижилни вериги, способни да отрежат всички фазови и нулеви (или неутрални) токове едновременно.

Ток с висок номинален ток: 63A ток с рейтинг прави прекъсвача да може да носи по-големи товари, подходящ за защита на електрическото оборудване с висока мощност.

Чувствително откриване на течове: Настройката на тока на остатъчния акт от 30mA е много ниска, която може бързо да открие малко изтичане във веригата и да отреже веригата навреме, за да гарантира безопасността на персонала и оборудването.

Безопасен и надежден: RCCB приема механизъм за разширено освобождаване и контактни материали с отлични електрически и механични свойства, които могат да гарантират навременното отрязване на веригата в случай на грешки като претоварване, късо съединение и изтичане, за да се предотвратят злополуки.

Сценарий на кандидатстване

4P 25A/30MA RCCB се използва широко в различни ситуации, които изискват електрическа защита, като например:

Жилищни и търговски сгради: Използва се за защита на електрическото оборудване и личната безопасност, предотвратяване на инциденти с токов удар и електрически пожари.

Промишлени производствени линии: Използва се за защита на електрическото оборудване като двигатели, трансформатори и друго електрическо оборудване от нормална работа, предотвратяване на повреди и изключване на оборудването поради изтичане, претоварване и други причини.

Обществени съоръжения: като болници, училища, библиотеки и други места, използвани за осигуряване на безопасното действие на електрическото оборудване и безопасното използване на електричеството от персонала.
