2p rcbo b тип

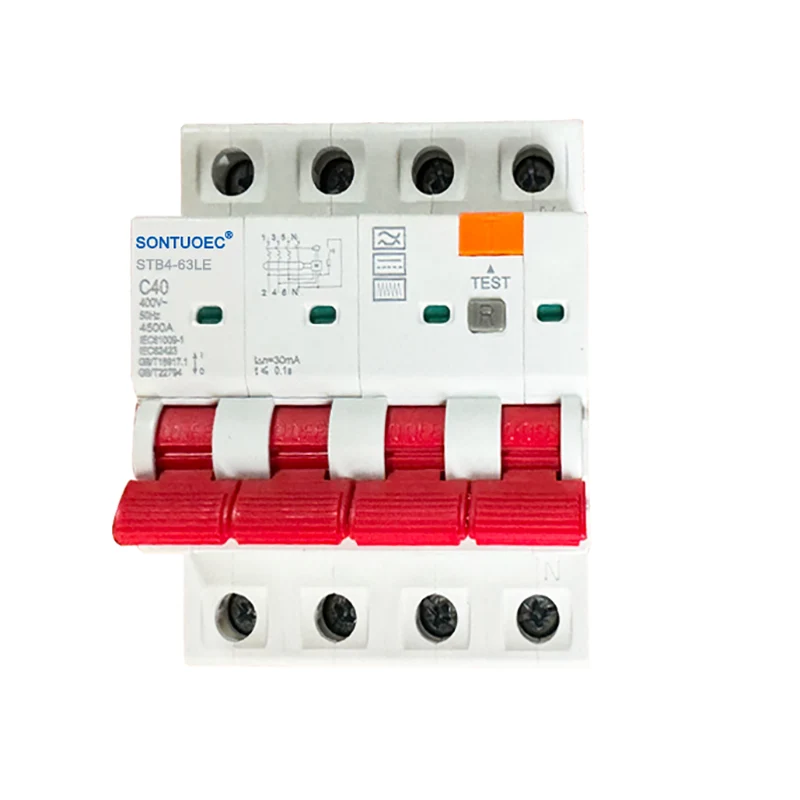

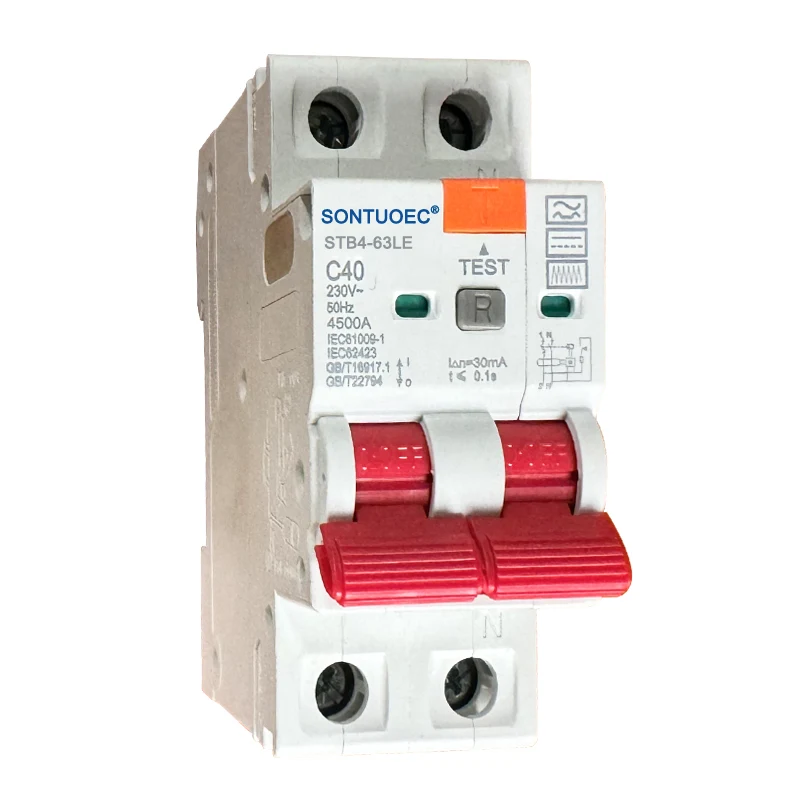

2P RCBO B Тип е два остатъчен прекъсвач на веригата с прекомерна защита (остатъчен прекъсвач на веригата с защита от претоварване), той може да контролира навлизането на пожарната линия 2p (L1) и нулевата линия (N); и 4p (L1, L2, L3) и нулевата линия (N) едновременно. Тип ”обикновено се отнася до специфичен тип или спецификация на прекъсвача, който може да включва работни характеристики, номинален ток, номинално напрежение и други параметри на прекъсвача на веригата.

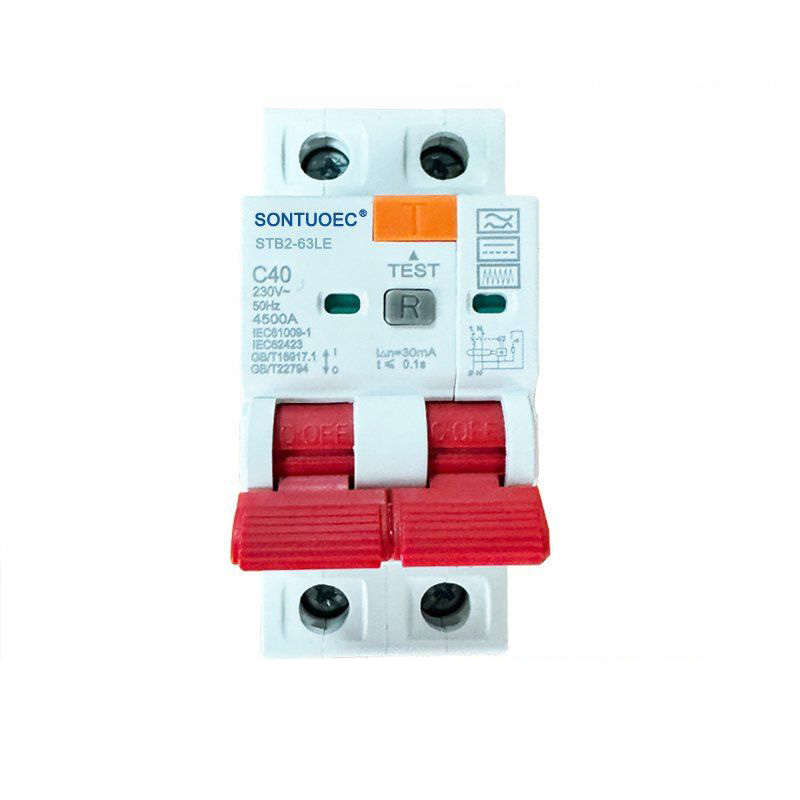

Модел:STB2-63LE

Изпратете запитване

Описание на продукта

	Стандарт	Единица	IEC/EN 61009-1 и IEC/EN62423
Електрически Характеристики	Режим		Електронен тип
	Тип (вълнова форма на Земята Усетно изтичане)		B
	Термомагнитно освобождаване характерно		B, c, d
	Оценен ток Ln	A	6,10,16,20,25,32,40; 63,80a
	Полюси	P	1p+n, 3p+n
	Номинално напрежение UE	V	AC 230, 400
	Номинална чувствителност i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Номинални остатъчни изработки и счупване Капацитет L △ m	A	500
	Оценен ICN с капацитет с късо съединение	A	6000
	Време за почивка под i △ n	S	≤0.1
	Номинална честота	Hz	50/60
	Номинална импулсеутфонд напрежение (1.2/50) uimp	V	4000
	Диелектрично тестово напрежение при ind.freq за 1min	kv	2
	Изолационен потребителски интерфейс на напрежението	V	250
	Степен на замърсяване		2
Механични Характеристики	Електрически живот		4000
	Механичен живот		10000
	Индикатор за ток на повреда		Да
	Степен на защита		IP20
	Температура на околната среда (С ежедневна средна стойност '35ºC)	ºC	-5 ~+40 (Специално заявление, моля, вижте Корекция на компенсация на температурата)
	Температура на съхранение	ºC	-25 ~+70
Инсталация	Тип връзка на терминала		Кабел/пин тип шина/U-тип Автобус
	Размер на терминала горе/отдолу за кабел	mm2	25
	Размер на терминала горе/отдолу за кабел	Awg	18-5
	Размер на терминала горе/отдолу за Автобус	mm2	25
	Размер на терминала горе/отдолу за Автобус	Awg	18-3
	Монтаж		На Din Rail En 60715 (35 мм) с помощта на устройство за бързо клип
	Връзка		Отгоре

Основни характеристики и параметри

Характеристики на действието: 2p 4p RCBO B Тип има функция за защита от остатъчен ток, когато остатъчният ток (т.е. ток на изтичане) във веригата достигне предварително зададена стойност, прекъсвачът ще действа бързо, за да отреже веригата, за да предотврати инциденти с токов удар и електрически пожари.

Оценен ток: В зависимост от специфичния модел и спецификациите, номиналният обхват на тока от 2p 4p Rcbo B тип може да варира, но обикновено включва широк спектър от спецификации като 6A, 10A, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a и така нататък.

Номинално напрежение: Типът 2p 4p RCBO B обикновено се оценява на 240V AC за вътрешна и търговска електрическа среда.

Номинална честота: номиналната честота на този прекъсвач обикновено е 50/60Hz, което съответства на честотата на захранването в повечето страни и региони.

Номинален капацитет на късо съединение: Типът 2p 4p RCBO B има висок номинален капацитет на късо съединение, като 6KA или 10KA, който е в състояние да издържи големи токови удари без повреди в случай на повреда на късо съединение.

Ток за действие на изтичане: Токът на действие на течността на този прекъсвач обикновено е 30ma или по -малко, което отговаря на изискванията на Международната електротехническа комисия (IEC) и съответните национални стандарти и може ефективно да защити личната безопасност.

RCBO се използва главно в AC 50Hz (60Hz), номинално напрежение 230/400V, номинален ток от 6A до 40A система за разпределение на терминал с ниско напрежение. RCBO е равен с MCB+RCD функция; Използва се за защита на токовия удар и непряка защита на контакт, защита на електрическото оборудване, когато човешкото тяло докосва електричество или ток на изтичане на електрическа мрежа надвишава определена стойност и над натоварване и защита от късо съединение; Той може да бъде и нечестотен оператор във веригата, използван диво в жилищния и търговския район. Той отговаря на стандарта IEC61009-1.

Приложение и инсталация

Приложение: 2P 4P RCBO B Тип е подходящ за защита на разпределителните вериги, които изискват едновременно управление както на пожар, така и на нула проводници, като осветление, гнезда, климатик и други вериги в домашни, търговски, индустриални и други места.

Инсталиране: прекъсвачът обикновено приема симетричен монтаж на DIN-RAIL или монтаж на панела, което е удобно за бърза инсталация и премахване в разпределителната кутия или разпределителния шкаф.

Окабеляване: 2P 4P RCBO B Тип е гъвкав в окабеляването и може да бъде свързан към трифазни трижилни, трифазни четирипроводни или еднофазни вериги. Когато окабелявате, уверете се, че проводниците на пожар, нула и земни са правилно свързани, за да се избегне рискът от токов удар и електрически пожар.
