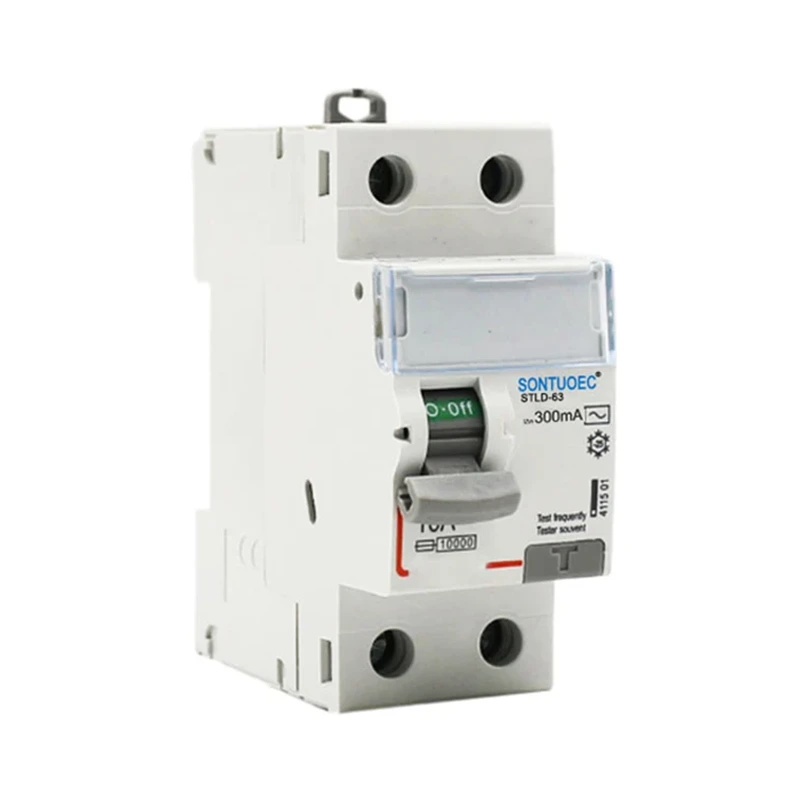

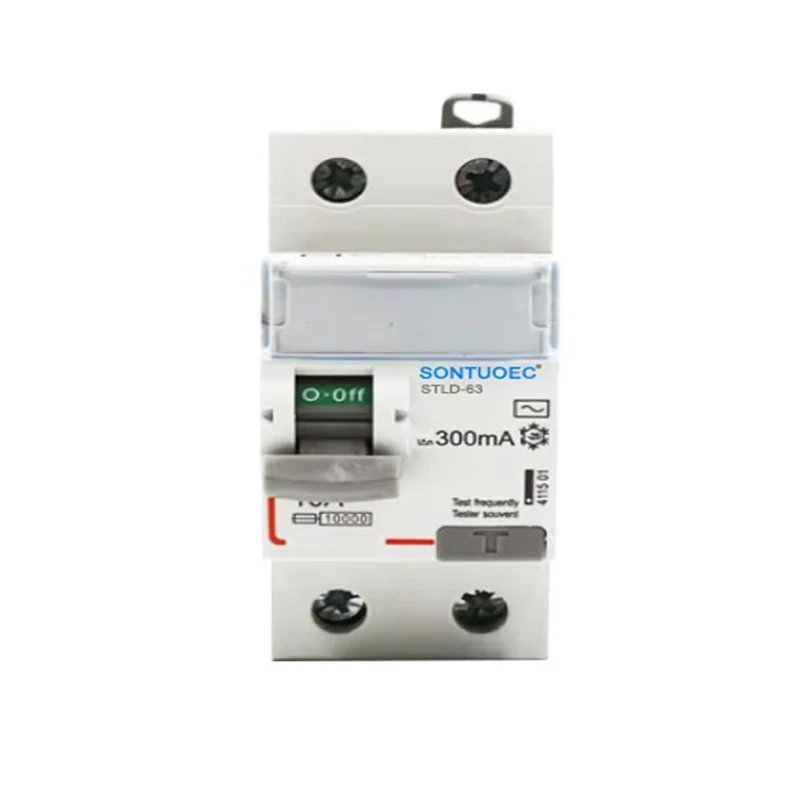

Принципът на експлоатация на 2P 63A/30MA RCD AC Type се основава на остатъчния ток трансформатор. Когато в електрическа система се появи небалансиран ток (т.е. изтичане), остатъчният ток трансформатор открива този небалансиран ток и генерира магнитен поток, пропорционален на тока на изтичане. Този магнитен поток задейства механизма за вътрешно освобождаване на RCD, което води до бързо отрязване на захранването на RCD.
Модел: |
Електромагнитен тип; Електронен тип |
Стандарт | IEC 61008-1 |
Остатъчни токови характеристики: |
И, и |
Полюс №: |
2p, 4p |
Оценен ток: |
16a, 25a, 32a, 40a, 63a; |
Номинално напрежение: |
230/400V AC |
Номинална честота: |
50/60Hz |
Оценен остатъчен работен ток IΔN: |
10mA, 30mA, 100mA, 300mA, 500mA |
Номинален остатъчен неопериращ ток I ΔNo: |
≤0.5iΔn |
Оценен условен ток на късо съединение Inc: |
6000a |
Оценен условен остатъчен късо съединение Текущ IΔC: |
6000a |
Продължителност на задействане: |
Мигновено задействанението≤0.1Sec |
Остатъчен обхват на текущия ток: |
0.5iΔn ~ iΔn |
Електромеханична издръжливост: |
4000 цикъла |
Закрепващ въртящ момент: |
2.0nm |
Терминал за връзка: |
Клемарният клемен на винтовия терминал със скоба |
Инсталация: |

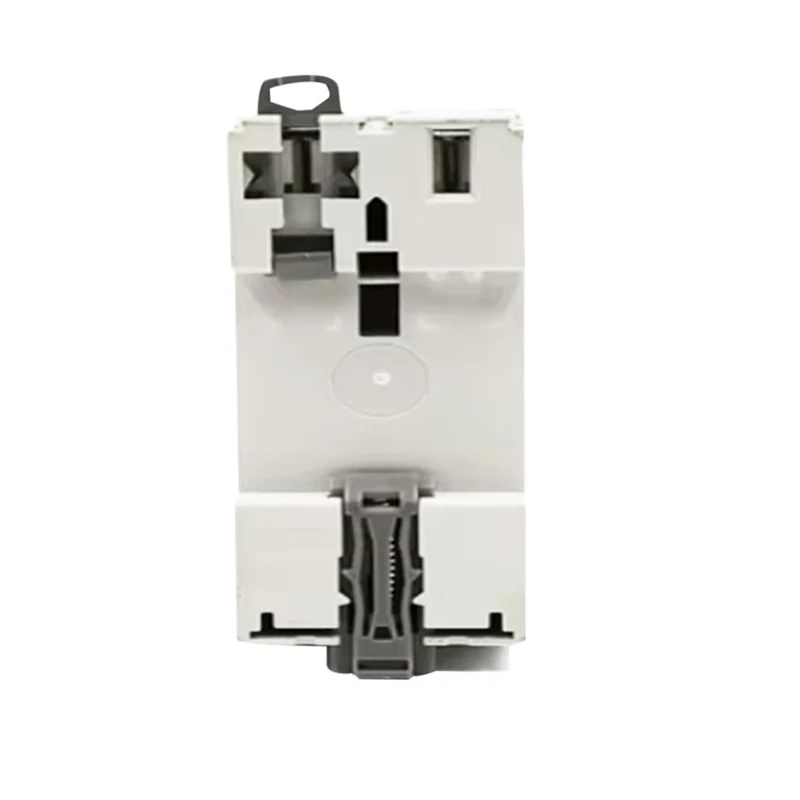

35 мм монтаж на релса DIN |
2p: Показва, че това RCD (остатъчен ток устройство) е биполярен превключвател, т.е. той може да контролира едновременно с две линии. Този дизайн обикновено се използва, когато както фазовите, така и нулевите линии трябва да бъдат отрязани едновременно, за да се гарантира, че веригата може да бъде напълно отрязана в случай на изтичане или повреда, като се предотвратяват предпазните произшествия като електрически или електрически пожари.
63а: показва, че RCD е оценен на 63 ампера. Номиналният ток е максималната стойност на тока, която RCD може да носи непрекъснато, без да причинява прегряване или повреда. В практически приложения подходящият номинален ток трябва да бъде избран според натоварването на електрическата система.
30mA: Показва, че токът на действие на изтичане на този RCD е 30 mA. Токът за действие на изтичане е минималната стойност на тока, при която RCD открива ток на изтичане и задейства действие. Когато токът на изтичане в електрическата система надвиши тази стойност, RCD бързо ще отреже захранването, за да защити личната безопасност и да предотврати злополуки като електрически пожари.
RCD: Устройството за остатъчен ток е електрическо устройство за безопасност, използвано за откриване на остатъчен ток (т.е. ток на изтичане) в електрическа система и прекъсване на захранването. Той се използва широко в различни електрически системи с ниско напрежение за осигуряване на цялостна защита на електрическото оборудване и персонал.
Type AC: Показва, че този RCD е подходящ за редуващи се ток (AC) системи. Редуващият се ток (AC) е често срещан начин за предаване на електричество и се характеризира с периодични промени в посоката на напрежението и тока в сравнение с директния ток (DC). Следователно, при избора на RCD, подходящият модел трябва да бъде избран въз основа на типа електрическа система (AC или DC).
1. Определена защита срещу разлома на Земята/Ток на изтичане и функция на изолацията
2. Високо твърд ток издържа на капацитет
3. Приложимо за терминална и пин/вилица тип връзка с шина
4. С обораствани с защитени с пръсти терминали за връзка
5. Автоматично изключете веригата, когато се появи ток на неизправности/изтичане на земята и надвишава номиналната чувствителност
6. Независим от захранването и напрежението на линията и без външни смущения, колебание на напрежението. ---------- Връзка с голям размер (35-милиметров кабел за връзка)
