1p+n електронен тип rcbo

1p+n Електронен тип Rcbois Специален тип прекъсвач, който използва електромагнитния принцип за откриване и отрязване на остатъчния ток (ток на изтичане) във веригата, като по този начин предотвратява електрически пожари и лични инциденти с токов удар. В същото време той има и функция за защита от свръхток, която може автоматично да отреже захранването, когато веригата е претоварена или късо съединена, за да защити безопасността на веригата и оборудването.

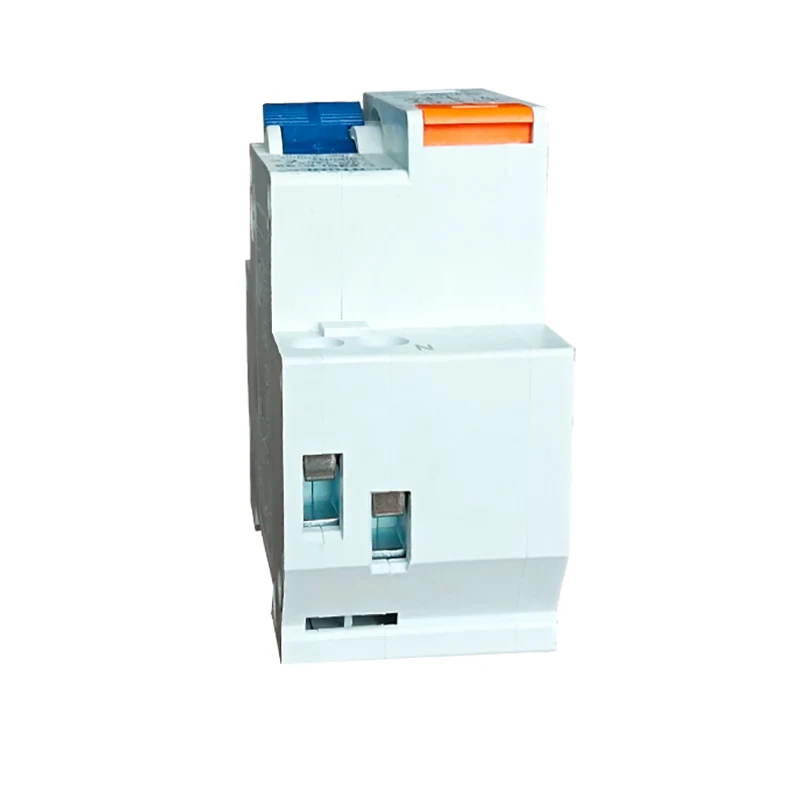

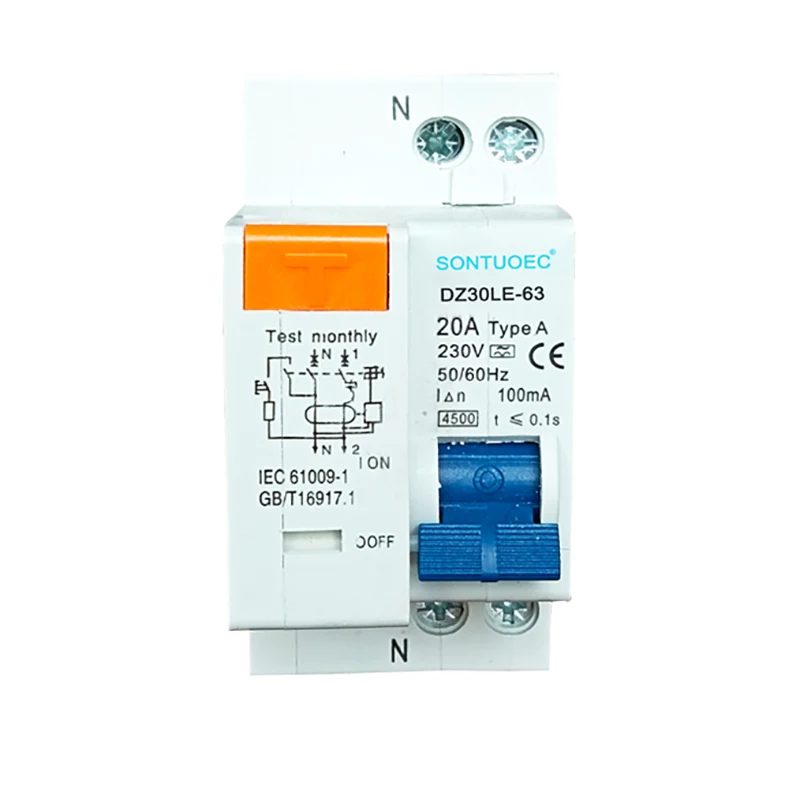

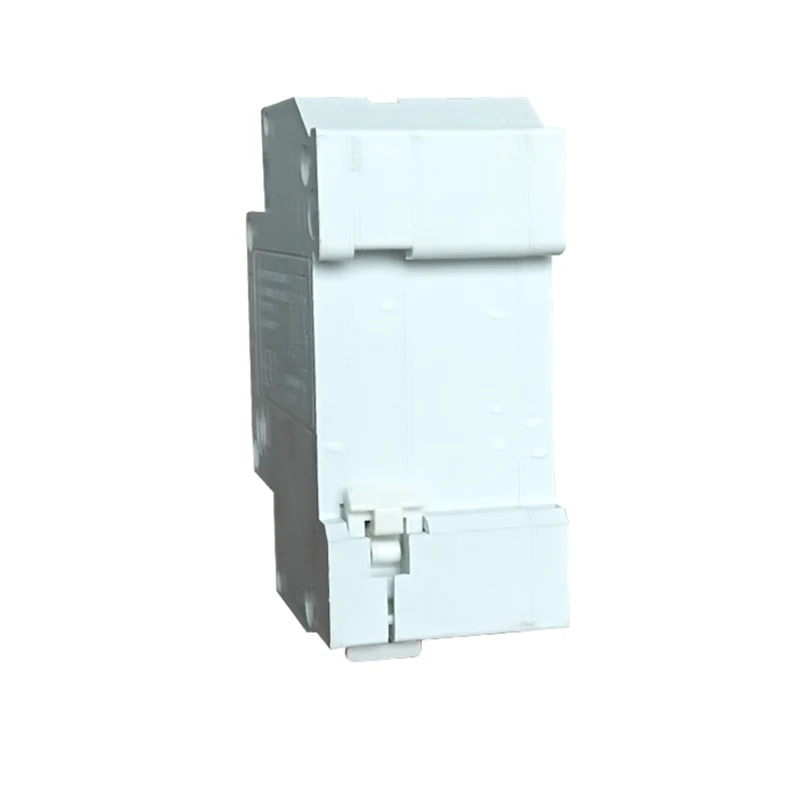

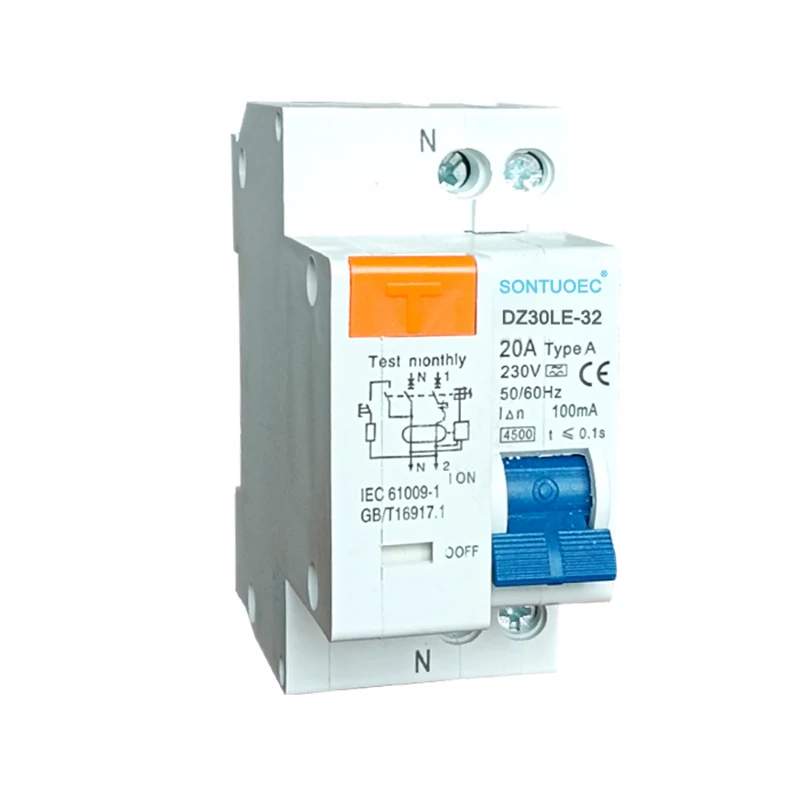

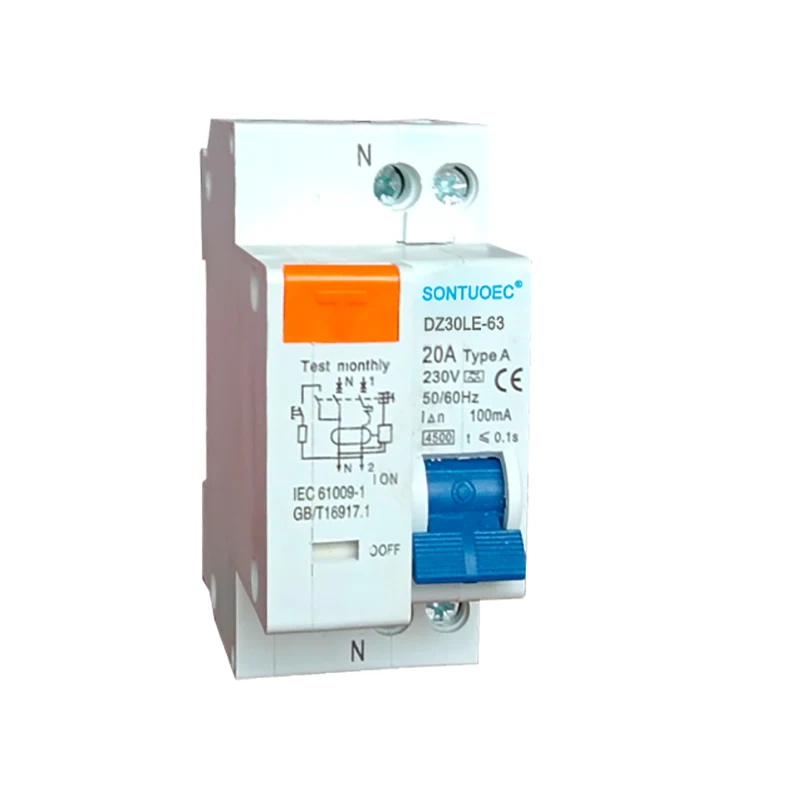

Модел:DZ30LE-63

Изпратете запитване

Описание на продукта

Име на продукта	DZ30L-63
Модел	Електронен тип (MCB+RCD)
Полюс	1p+n	1p+n
Номинален ток (а)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Номинална условен остатъчен ток на късо съединение	3KA, 4.5KA; 6KA
Стандарт	IEC61009-1
Електро-мачанска издръжливост	Над 4000 цикъла
Оценен остатъчен работен ток	10mA, 30mA, 100mA, 300mA, 500mA

Принцип на работа

 Откриване на остатъчен ток: Когато във веригата има остатъчен ток, трансформаторът на нулев последователност в RCBO ще открие този сигнал и ще го преобразува в електрически сигнал за обработка.

 Обработка на сигнала и сравнение: Откритият остатъчен ток сигнал ще бъде амплифициран, филтриран и обработен и след това сравнен с стойността на тока на предварително зададено действие.

 Действие на задействане: Когато остатъчният ток достигне или надвиши стойността на тока на предварително зададено действие, RCBO ще задейства механизма за изключване, за да отреже основната мощност на веригата.

Характеристики и предимства

 Електромагнитен принцип: Използване на електромагнитен принцип за откриване на остатъчен ток, той се характеризира с висока чувствителност и скорост на бърза реакция.

 Мултифункционална защита: В допълнение към функцията за защита на остатъчния ток, тя също има функция за защита от свръхток, която може да защити цялостно безопасността на веригите и оборудването.

 Безопасен и надежден: RCBO приема усъвършенствани електронни компоненти и механизъм за освобождаване, който има висока надеждност и безопасност.

 Лесен за инсталиране и поддръжка: Структурата на RCBO е разумно проектирана, лесна за инсталиране и в същото време лесна за извършване на поддръжка и основен ремонт.

Тази RCBO функционира 1p+n електронен тип като комбинация от прекъсвач на веригата и устройство с остатъчен ток, които предпазват човека от разлома на електрическия поради свръхтелен, късо съединение, ток на разлома на Земята. Той се самозащита до максимален ток на късо съединение 32A или 63A. И отговарят на стандартни IEC/EN 61009.1.

1. Определена защита срещу разлома на Земята/Ток на изтичане и функция на изолацията

2. Високо твърд ток издържа на капацитет

3. Приложимо за терминална и пин/вилица тип връзка с шина

4. С обораствани с защитени с пръсти терминали за връзка

5. Автоматично изключете веригата, когато се появи ток на неизправности/изтичане на земята и надвишава номиналната чувствителност

6. Независим от захранването и напрежението на линията и без външни смущения, колебание на напрежението.
