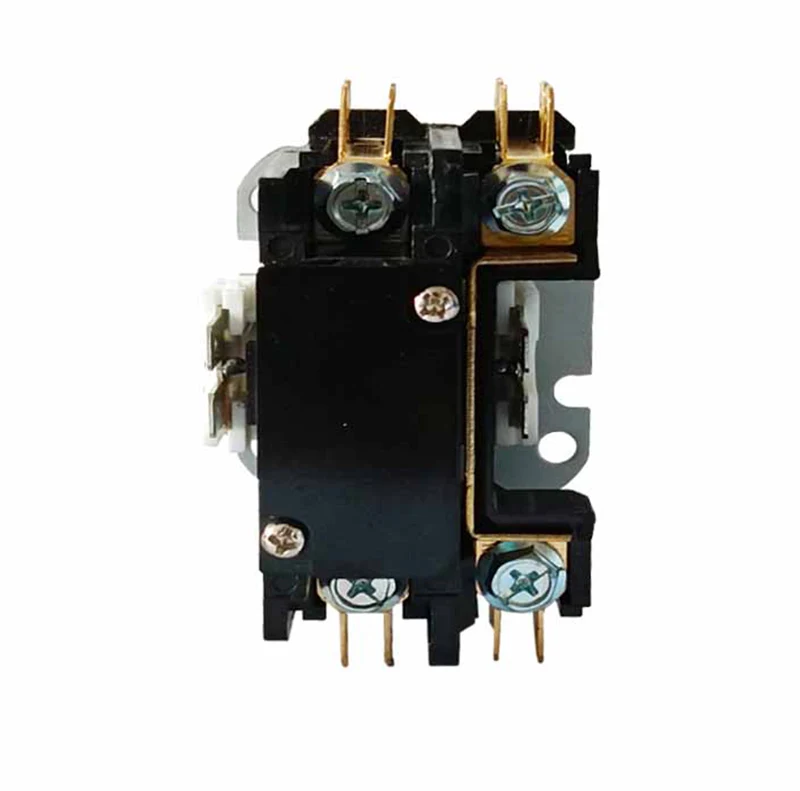

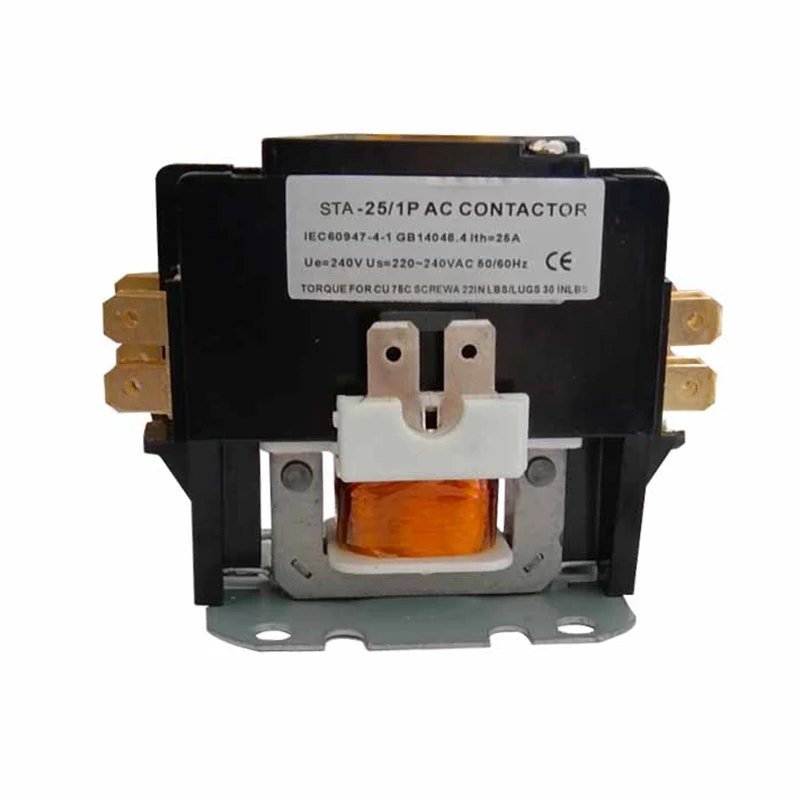

1.5p 25a AIR AC Кондициониращ контактор

Принцип на експлоатация

Когато намотката на контактора за кондициониране на въздуха с въздух AIR 1.5P 25A се захранва, желязната ядро ​​става магнитно и привлича контактната система за затваряне, като по този начин свързва електрическото натоварване към източника на захранване. Когато намотката се дезактивира, желязната ядро ​​губи своя магнетизъм и контактната система се разделя с пружина, като по този начин изключва натоварването от източника на захранване. По този начин контакторът позволява дистанционно управление на електрическото натоварване.

Определено приложение за контакт на целта:

• CJX9 (или STA) серия климатичен контактор AC контактора е приложим главно за линия от AC 50Hz или 60Hz, номиналното изолационно напрежение е 240V и номинален работен ток до 60a, използван за затваряне или изключване на линията

• Контакторите на климатика са определени целта AC контактор са проектирани за използване в хладилни, климатични и електрически отоплителни системи.

• Захранващите връзки могат да бъдат направени или с винтови терминали с бързи връзки, или с клеми с бързи връзки

• Те спазват IEC60947-4-1

Структура и характеристики

Структура:

Електромагнитна система: включително намотка, сърцевина и други компоненти, използвани за генериране на магнитен поток за задвижване на отвора и затварянето на контактната система.

Система за контакт: Включително основен контакт и спомагателен контакт, основният контакт се използва за пренасяне на висок ток, а спомагателният контакт се използва за реализиране на предаването и обратната връзка на контролния сигнал.

Устройство за гасене на дъга: Използва се за гасене на дъгата, генерирана, когато контактът е изключен, за да се защити контактът от повреда.

Shell: Използва се за защита на вътрешните компоненти от външната среда, като същевременно осигурява разсейване на топлина.

Характеристики:

С добре дефинирана цел и специфичен дизайн за специфични захранващи системи и типове натоварвания.

Системата за контакт се произвежда от висококачествени материали с добра електрическа проводимост и устойчивост на износване.

Електромагнитната система има достатъчна смукателна сила за надеждно ангажиране и освобождаване на контактите.

Устройството за гасене на дъга може ефективно да гаси дъгата и да предпази контактите от повреда.

Черупката е разумно проектирана с достатъчна сила и топлинно разсейване.
