Принцип на работа на термичното реле и предпазни мерки за избор

Термични релетаса ключов член на фамилията релета, често се използват в производството и имат голямо значение.

Принцип на работа на термичните релета

Нагревателният елемент в термичното реле, което генерира топлина, трябва да бъде свързан последователно с веригата на двигателя. Това позволява на термичното реле директно да открива токове на претоварване на двигателя. Чувствителният елемент на термично реле обикновено е биметална лента. Биметалната лента е състав от два метални листа с различни коефициенти на линейно разширение, механично притиснати един към друг. Слоят с по-голям коефициент на разширение се нарича активен слой, докато слоят с по-малък коефициент на разширение се нарича пасивен слой. При нагряване биметалната лента се разширява линейно. Поради различните коефициенти на линейно разширение на двата метални слоя и близкия им контакт, биметалната лента се огъва към пасивния слой. Механичната сила, генерирана от това огъване, кара контактите да работят.

Дисекция на термично реле

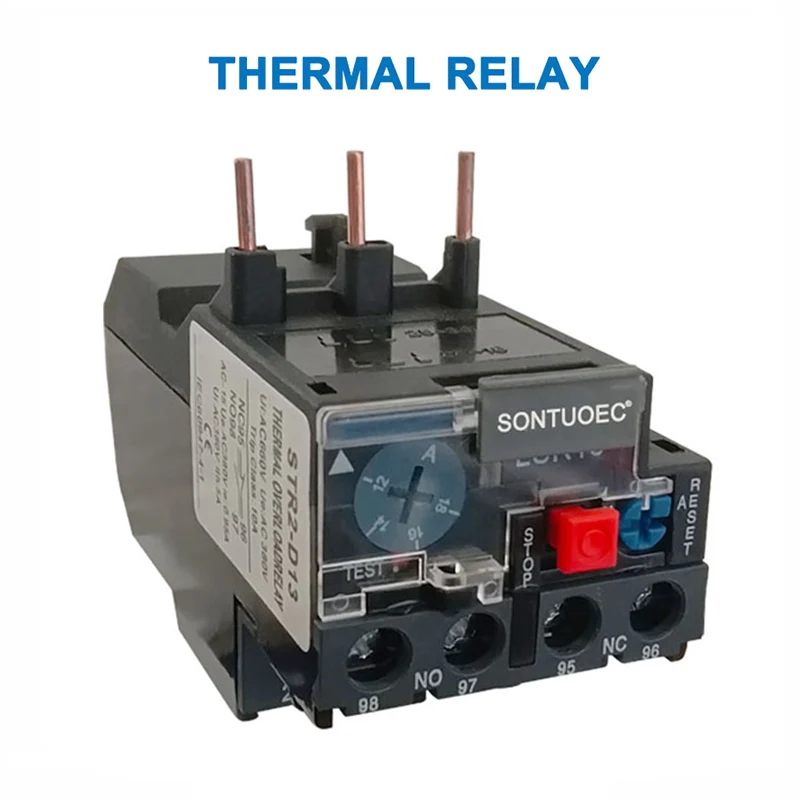

Aтермично релесе състои от нагревателен елемент, биметална лента, контакти и механизъм за предаване и регулиране. Нагревателният елемент е резисторна жица с ниско съпротивление, свързана последователно към главната верига на защитения двигател. Биметалната лента се формира чрез пресоване на два метални листа с различни коефициенти на термично разширение. Когато двигателят е претоварен, токът, протичащ през нагревателния елемент, надвишава зададения ток, което води до огъване на биметалната лента нагоре поради топлина, отделяне от плочата и отваряне на нормално затворения контакт. Тъй като нормално затвореният контакт е свързан към управляващата верига на двигателя, неговото отваряне изключва свързаната бобина на контактора, като по този начин отваря главните контакти на контактора и изключва захранването на главната верига на двигателя, като по този начин осигурява защита от претоварване.

Функция на термично реле

Използва се предимно за осигуряване на защита от претоварване на асинхронни двигатели. Неговият принцип на действие е, че когато токът на претоварване преминава през термичния елемент, биметалната лента се нагрява и огъва, избутвайки задвижващия механизъм и задействайки контактите, като по този начин прекъсва управляващата верига на двигателя и изключва двигателя, като по този начин осигурява защита от претоварване. Тъй като преносът на топлина от биметалната лента по време на процеса на огъване отнема много време, термичните релета не могат да се използват за защита от късо съединение; те могат да се използват само като защита от претоварване за термични релета за защита от претоварване.

Предназначение на термичното реле

Термични релета аизползва се предимно за защита от претоварване на веригата.

 Техният принцип на действие е, че когато ток на претоварване преминава през термичен елемент, биметалната лента се нагрява и огъва, избутвайки задвижващия механизъм и задействайки контактите, като по този начин прекъсва веригата и спира товара, като по този начин осигурява защита от претоварване. Тъй като преносът на топлина от биметалната лента по време на нейния процес на огъване отнема много време, термичните релета не могат да се използват за защита от късо съединение, а само за защита от претоварване.
